福特探险者车前排乘员侧座椅按摩调整功能失效
来源:本站收集  作者:佚名  2018-06-23 08:49:54

    一辆行驶里程约3.8万km、搭载3.5L发动机和6速手自一体变速器的2016款加拿大产福特探险者车(运动版)。车主反映:该车前排乘员侧座椅按摩、调整功能失效。
    故障诊断:接车后首先试车验证故障现象,启动发动机,依次开启前排乘员侧座椅坐垫和靠背的按摩模式,坐垫和靠背均没有按摩功能,且按摩的程度也不能调节;开启前排乘员侧座椅靠背调整模式,调整功能也
失效。另外,维修人员发现前排乘员侧座椅坐垫部分处在充气状态,坐垫处在凸起位置。开启前排乘员侧气候可控座椅加热/冷却模式,坐垫加热/冷却功能正常,但是座椅靠背加热/冷却功能异常。用福特专用故障检测仪(IDS)检测,多仿形座椅控制模块内存储有故障代码“13146F靠背腰托气囊系统电气故障” “131470坐垫气囊系统电气故障”(图1)。根据故障代码的提示,结合该车的故障现象分析,认为造成故障的可能原因有:前排乘员侧座椅按摩气囊故障;前排乘员侧多仿形座椅控制模块故障;相关线路故障。

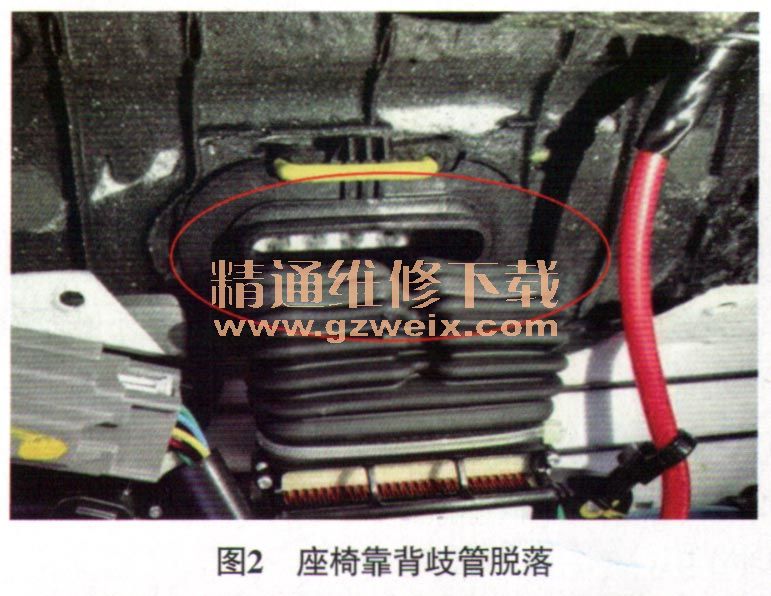

    维修人员首先检查前排乘员侧座椅外观,未发现前排乘员侧座椅有拆装过的痕迹。根据故障代码做定点测试,接通前排乘员侧座椅稼摩开关,发现多仿形座椅控制泵工作一下,随即停止。检查多仿形座椅控制泵软管,安装正确且无扭结或损坏。在检查软管过程中,维修人员无意间发现座椅靠背歧管已从座椅靠背接口上脱落(图2),并且掉入了座椅靠背支架内。维修人员取出座椅靠背歧管,发现座椅靠背支架上的第1个按摩气囊也跟着被拉了出来。拆下座椅靠背支架,发现座椅靠背支架上的第1个按摩气囊已经破裂(图3),第2个、第3个按摩气囊正常。推测在开启气候可供座椅加热模式时,脱落的座椅靠背歧管吹出的热气正好吹到第1个按摩气囊上,使按摩气囊受热变薄,充气时发生破裂。

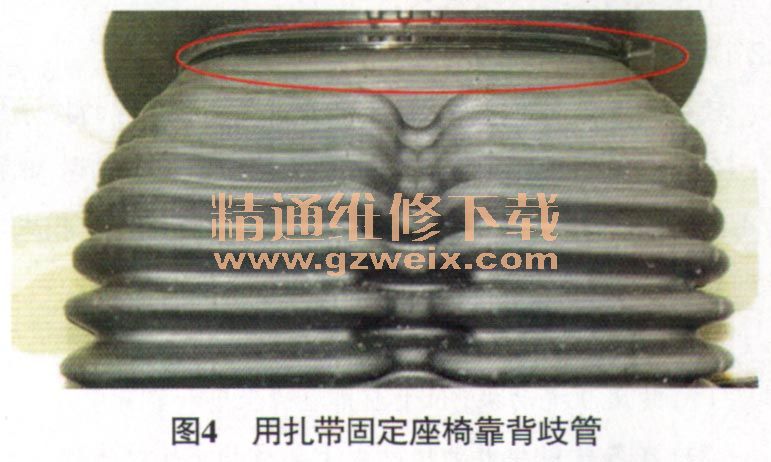

    故障排除:更换带按摩气囊的座椅靠背支架,将座椅靠背歧管连接到靠背管道上,并用扎带固定好(图4),清除故障代码后试车,前排乘员侧座椅按摩调节功能恢复正常,开启前排乘员侧气候可控座椅加热/冷却模式,座椅靠背加翔冷却功能恢复正常。至此,故障彻底排除。
