福特锐界空调间歇不出风故障检修
来源:本站整理  作者:佚名  2018-11-15 09:14:53

    一辆行驶里程约8.6万km、配置双区域自动温度控制空调系统的2016年长安福特锐界。该车在使用过程中前部空调间歇性没有风吹出,即开启空调前部鼓风机没有风送出或在行驶过程中鼓风机送风突然巾断。有时重新启动车子,再次开启空调后又能正常出风,故障现象间歇性出现。空调制冷及制热以及风向调节功能都正常。此车分前后供风系统,前部空调用一个鼓风机,后部空调也有一个独立的鼓风机。在前部鼓风机不工作时,开启后部空调鼓风机可以正常工作,后部空调系统正常。
    故障诊断:根据客户描述的故障现象,前部空调系统制冷、制热及空气分配系统正常,后部空调鼓风机可以正常工作,仅是前部鼓风机间歇性不土作。从故障现象并结合平时的维修经验分析认为故障出现在前部空调鼓风机控制相关部件及线路上,与空调系统其他部件无关。在检测、查找故障点前我们需要先了解一下此车空调系统的工作原理。此车空调系统工作原理图如图1所示。

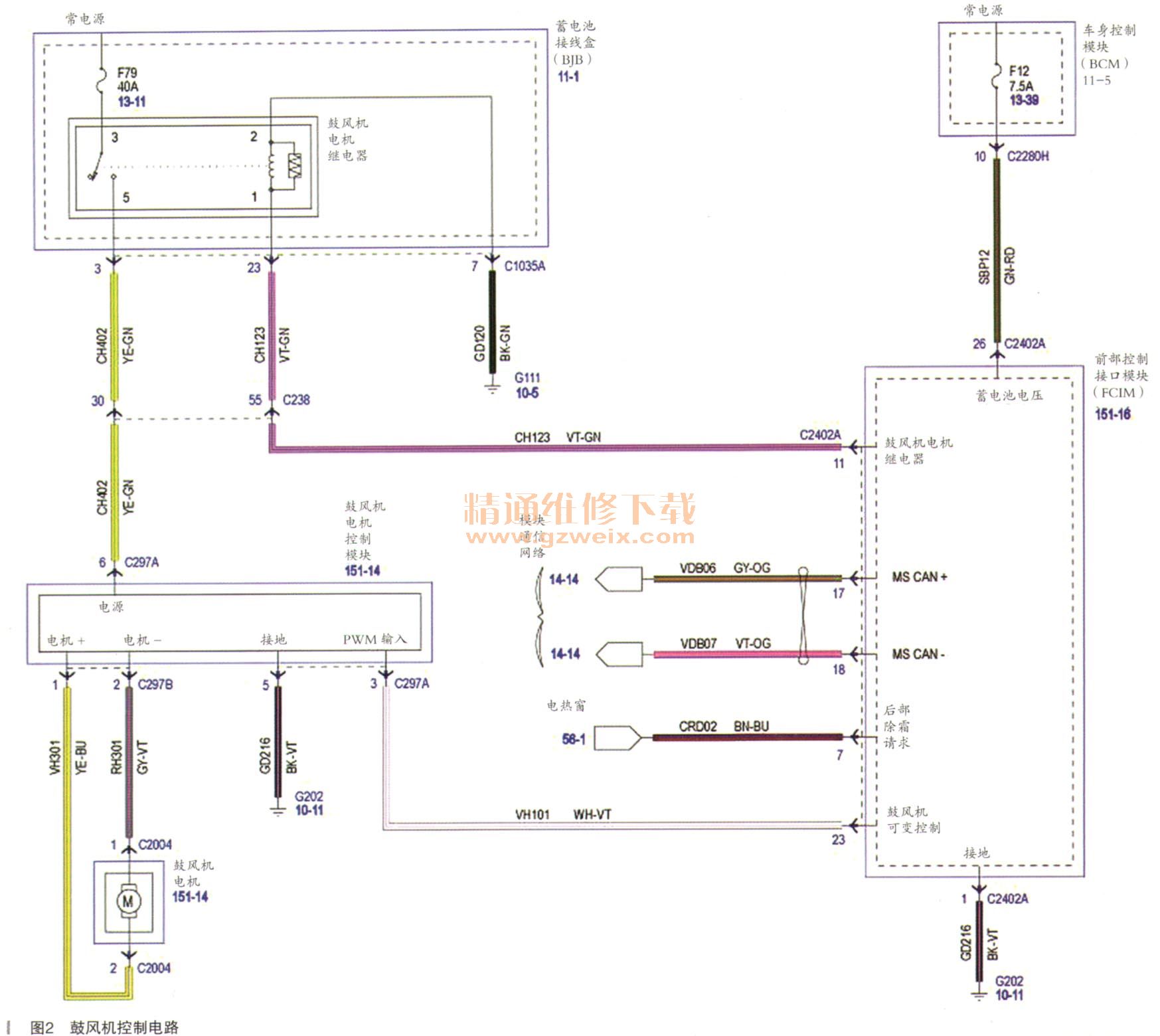

    此款车配备有双区域自动温度控制(DATC)系统,DATC集成到了中控面板控制模块(FCIM)上,FCIM还包含了HVAC(加热+通风+空调)模块的控制功能。FCIM也控制后风挡玻璃除霜和座椅加热功能。同时对于配备了SYNC系统的车辆,客户可以利用声控和触屏来控制空调系统。利用多功能触摸显示屏(FDIM)或声控命令开启空调时,SYNC会通过HS1-CAN将此命令发送给网关模块(GWM)。网关模块(GWM)将此请求信号发送给MS-CAN上的中控面板控制模块(FCIM),此外网关模块(GWM)还会通过HS1-CAN向PCM发送A/C请求信号。当驾驶者利用声控和触屏来控制空调系统或手动操作中控面板控制模块(FCIM)开启空调时,中控面板控制模块(FCIM)首先控制鼓风机继电器闭合给鼓风机电机调速模块供电,鼓风机调速电机模块使用来自FCIM的PWM信号来确定所需的鼓风机电机转速并改变鼓风机电机的接地源来控制鼓风机转速,其控制电路图如图2所示。

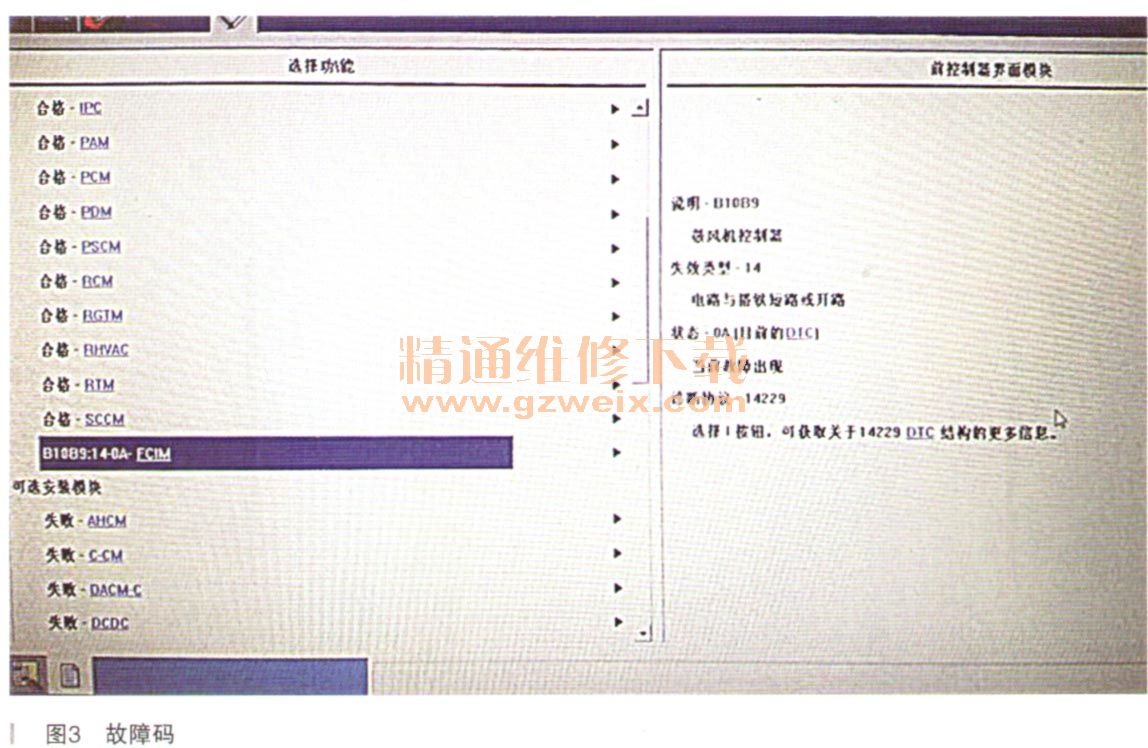

    在理解了此车空调系统的工作原理及鼓风机控制逻辑后,首先用IDS检查空调系统,发现空调系统存储有相关故障码1310139鼓风机控制器电路接地短路或断路,如图3所示。

[1] [2]  下一页
