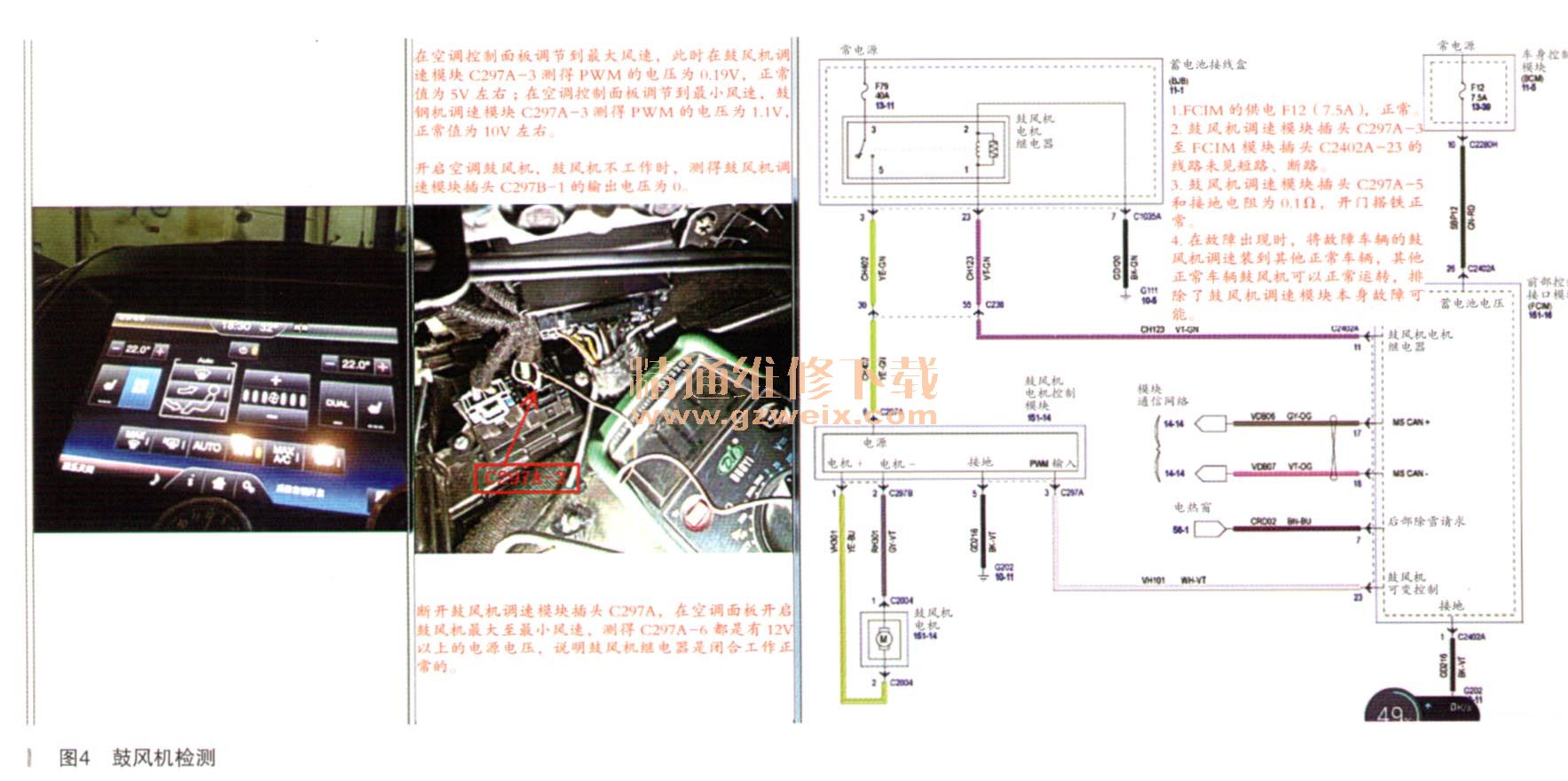

此故障码的含义是：当模块检测到鼓风机电机控制PWM电路上没有电压，这表示接地短路或断路时，会生成此DTC。如果电路接地短路，鼓风机电机将全速运转；如果电路断路，鼓风机电机将失效。出现此故障的可能原因有：①接线、端子或连接件；②保险丝；③鼓风机电机继电器；④鼓风机电机；⑤鼓风机电机的速度控制模块；⑥中控面板控制模块（FCIM）。其次，按可能出现的原因逐个检查空调鼓风机的保险、继电器及鼓风机及相关线路均未发现异常，在故障再现时检查发现从中控面板控制模块（FCIM）插头C2402A-23到鼓风机电机控制模块插头C297A-3的PWM信号电压异常，在控制面板调到最大风速时测得的信号电压为0.19V，正常车辆此时测得的信号电压在5V左右，鼓风机调至最小一挡风时测得的信号电压为1.1V，而正常车辆在相同条件下测得的电压为10V左右，检查结果如图4所示。
从故障出现时检查到的数据并结合鼓风机控制原理进行分析可知，故障原因是中央面板控制模块FCIM本身内部鼓风机可变控制PWM信号电子电路间歇断路，鼓风机调速控制PWM信号间歇中断，导致鼓风机不能正常工作。为此更换了中央控制面板模块（FCIM）。后经一个多月跟进问询，原有鼓风机问歇不上作的故障现象不再重现。由此确认故障得以排除。
故障总结：此车故障原因是中央控制面板模块（FCIM）内部控制鼓风机速度的 PWM信号电路间歇性断路，鼓风机电机控制模块接收不到从FCIM送来的PWM信号，鼓风机电机控制模块收不到信号从而无法驱动鼓风机电机运转而导致出现空调间歇性不出风的故障现象。更换FCIM模块并做好编程后故障得以排除。其次对于排除此种问歇性故障必须尽量使故障现象得以重现，并借助检测工具IDS读取故障码。通过对故障码含义的分析并结合故障再现时所检测到的数据对系统进行综合分析判断即可确认故障原因及故障部件，最终排除故障。
相关资料：2015年长安福特锐界EDGE原厂维修电路图上一页 [1] [2]
