维修过程： 1 把车开到车间检查，发现当你关闭钥匙再打开钥匙时室内环境灯只有一种颜色---红色，再把钥匙关闭再打开时室内环境灯不亮。

2 环境照明子系统包括环境照明开关、调光器控制、环境照明模块（全部集成到车顶控制台中）、位于地板控制台、前车门饰板和仪表板搁脚空间中的LED）。当点火开关处于关闭（OFF）以外的位置（例外条件是当与开灯进车/出车功能同时使用时），前照灯打开且外部环境光线水平低时，环境照明运行。环境照明开关使LED 循环通过7 个不同的颜色组合。调光器控制器可以关闭LED 从而改变亮度。

右侧搜索模式控制开关激活环境灯区域和所有顶灯。需要再次按下搜索模式控制开关关闭顶灯并返回之前选择的环境灯颜色。

环境照明LED 向下述位置提供照明：

• 杯架（位于中央控制台内）

• 前搁脚空间（位于仪表板下）

• 后搁脚空间（位于后中央控制台后部）

• 前内侧拉手（位于各个车门饰板内）

• 前车门地图袋（位于各个车门饰板内）

环境照明模块控制颜色和光线亮度。环境照明模块通过LIN电路接收BCM 发送的消息，用于开灯进车/出车功能。环境照明模块向所有LED

提供电压。第二LIN 电路从环境照明模块通往所有LED。每

个LED 根据环境照明模块的输入改变颜色和亮度。作为附加功能，打开的车门环境照明以红色亮起。

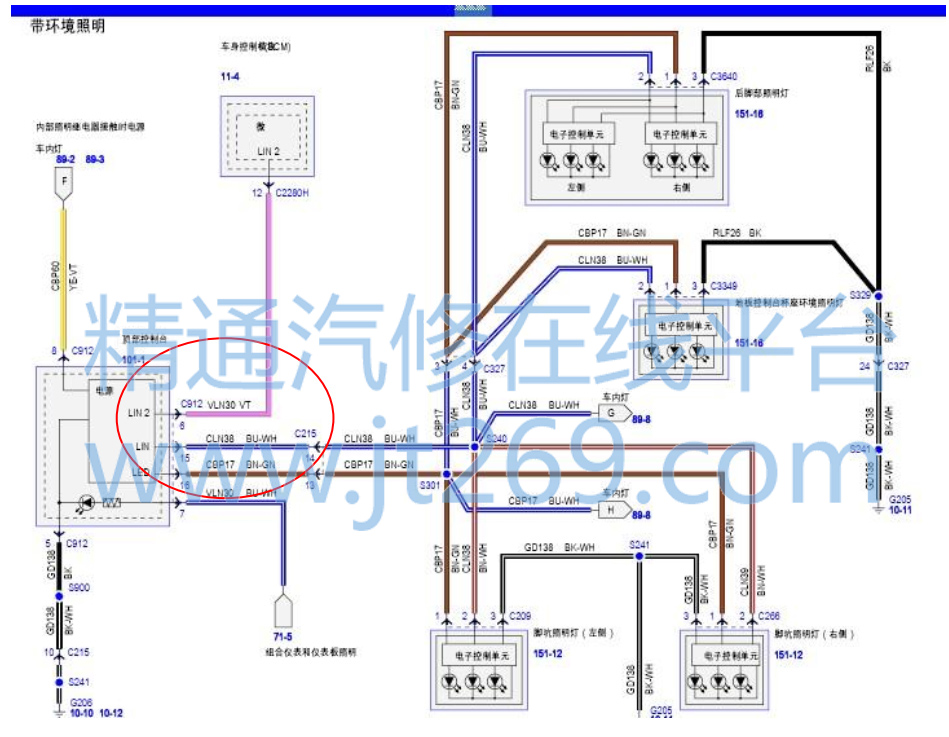

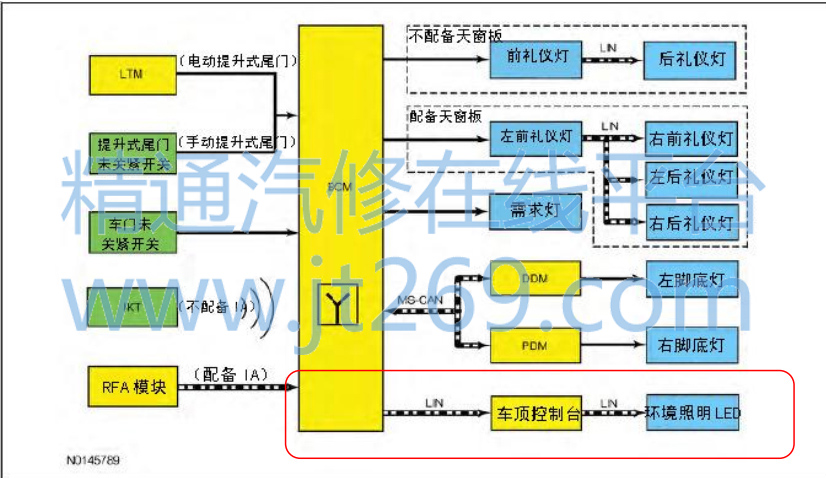

3 根据上述工作原理再结合工作原理图和线路图（如下图）可以分析出：门开关信号是先传输到 BCM，然后 BCM 再通过 LIN 传输到顶灯控制模块，顶灯控制模块再分两路，一路是顶灯控制模块给 LED 发送电压信号，第二路是通过 LIN向 LED 发送信号， 根据环境照明模块的输入改变颜色和亮度。初步分析出现该故障现象的原因有：

BCM 故障

车灯控制模块故障

线路故障





4 先使用 IDS 读取故障代码，没有发现有任何异常故障代码，然后检查顶灯控制模块搭铁线路，电源线路， BCM到顶灯控制模块的线路，没有发现有异常.到这里好像是没头绪了，再回想一下故障现象和室内环境灯的工作原理就很清晰了。出现这个故障现象的基本原因是控制问题，而室内环境灯是受顶灯控制模块控制的，明显这个是顶灯控制模块故障。于是拆了同配置的车的顶灯控制模块装上，故障排除。

总 结： 在掌握工作原理的同时要结合线路图或者工作原理图去分析故障，最重要的是思路要清晰，这样才可以避免走弯路。
