验证故障： 打开大灯至远光位置按雨刷喷水开关 4 次，大灯不喷水前档喷水正常。

故障原因： 1.线路故障。

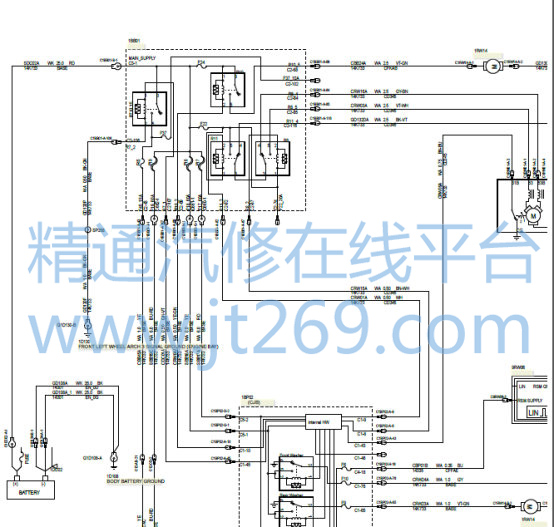

2.大灯喷水电机故障。

3.液位传感器故障。

4.GEM 故障。

5.雨刷开关故障。

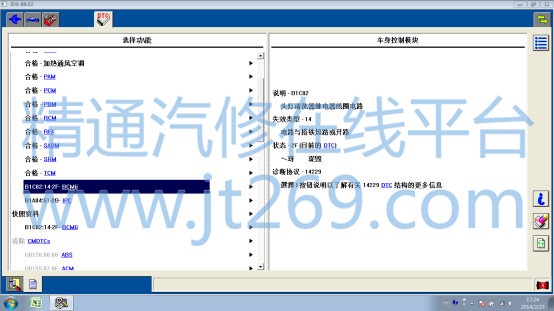

诊断及维修过程： 1.使用 IDS 自测无大灯喷水系统故障码。 2.测量大灯清洗泵插头 1 号角无供电 2 号角接地信号正常。 由于没有 2011CD345 线路图又是周六周日无法查看网络线路图使用 07 款线路图。 3.查看线路图得知大灯清洗泵供电有发动机仓保险盒 K34 继电器提供测量 K34 继电器第 67 号角 70 号角供电正常，测量 K34 继电器 69 号角在大灯开远光雨刷喷水 4 次无接地信号,测量大灯清洗继电器 69号角 GEMC1BP02-A 插头 7 号角线路无短路断路。 4.雨刷喷水开关通过 LIN 网络信号至车身控制模块 GEM，大灯清洗同样使用雨刷喷水开关信号雨刷喷水正常可以确定开关及开关至 GEM 线路正常。 5 检查雨刷水壶液位传感器正常判断为GEM 故障使用同配置车辆对此车 GEM 进行可编程模组安装后故障依旧， IDS 自测故障码如下图。

7.根据故障码提示，判断故障是由 GEM 至大灯喷水继电器接地信号断路或短路造成此故障，下载网络线路图，发现大灯喷水线路 GEM 插头 C1 插头处针脚与线路图不符，线路图显示在十号针脚，而此车信号线却在七号针脚下， 下图红色标示处。导致 GEM 输出信号无法至大灯喷水继电器，判断此车线路在其他地方维修时动过红圈标示处， 恢复线路后故障排除。



维修总结： 在维修车辆时没有使用与车型所匹配的线路图导至维修过程中走了弯路，造成维修时间过长。在以后的维修工作中一定要合理使用专用工具及维修资料节省维修时间提高工作效率。
