故障现象: 挂当时冲击很大
维修过程: 客户到店反映挂档冲击大,经过试车发现换挡冲击大。

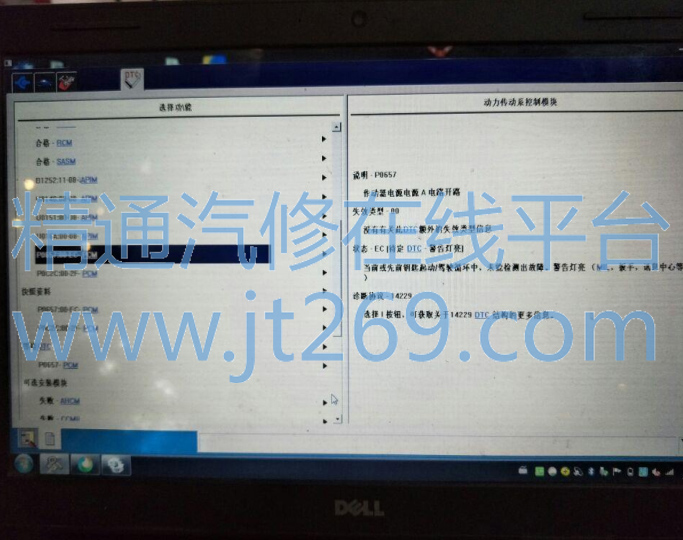

首先用 IDS 读取故障码,发现:P0657: 00-EC-PCM(作动器电源电源 A 电路开路)。
从故障现象及故障码进行分析,原因有可能是
(1) PCM 变速箱阀体的线路出现问题;
(2) PCM
(3) 变速箱内部线路
为了能够更加准确的找到故障点,对相关

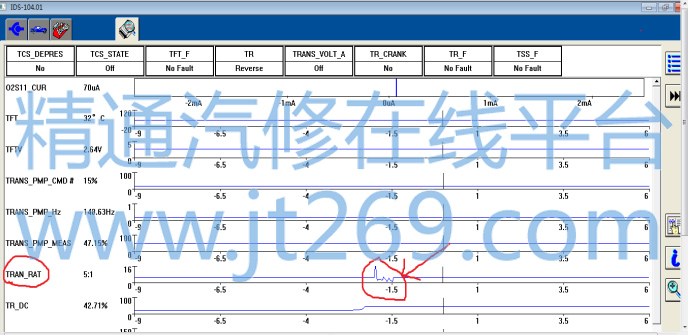

数据流进行分析,发现车辆在挂倒档时 TRAN RAT 数据异常。
由从简都烦原则,首先对控制线路进行测量。

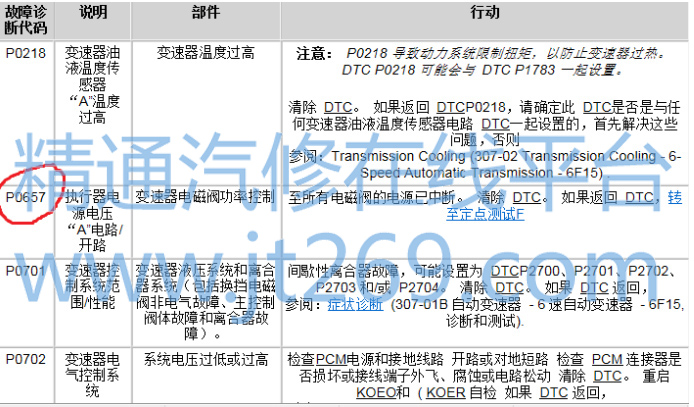

进行定点测试发现:
P0657 为所有变速箱电磁阀控制电源线,所以对控制线路进行测量。
首先查看线路图发现,所有变速箱电磁阀控制电源线为C1915E 插头 80 号针脚到 C19091 插头 5 号针脚线,对此线路进行测量:
断开 C1909 插头(如图)
