故障现象:天窗开关无反应

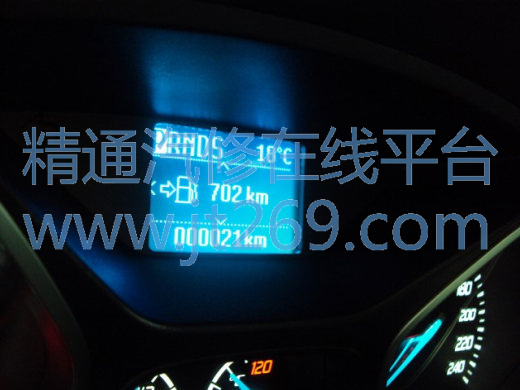

维修过程:一台新福克斯车主提车后,打开天窗后,无法关上,也不工作,技师随后去检查发现故障现象存在,首先对天窗电机保险丝进行检查用万用表测量有 12V 以上电源,于是告知车主需要拆下顶棚的控制开关,来查看顶棚线路开关和电机。

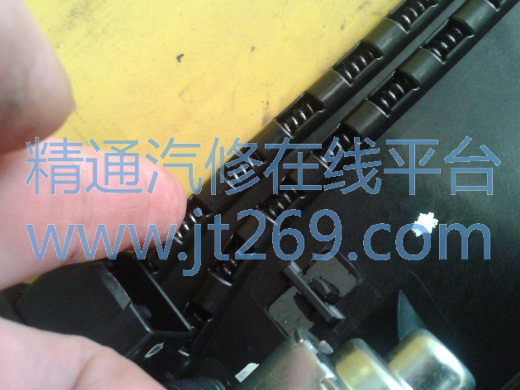

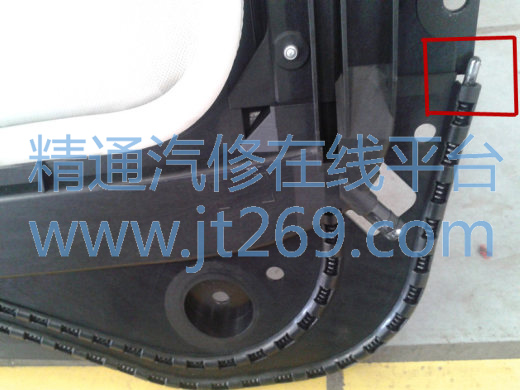

车主同意后我们拆下顶棚电机测量,因为天窗已经打开,如果放在室外有可能下雨时会进水。首先技师拔下天窗电机的主插头接上,用二极管试灯来代替电机测试,在打开和闭合开关时,是否有电源供给,这样可以判断线路及控制开关的故障,首先接好试灯按下天窗闭合开关此时开关给试灯的信号灯点亮,说明天窗关闭没有问题,随后又接入开关的开启端,试灯点亮,说明线路的开启和闭合工作正常,可以排除开关电源以及线路,说明问题出现在电机范围,技师拆下电机后,没有变形和异常的味道,于是插入线束,用开关控制电机,再次测试电机情况,此时发现电机可以正常转动,技师怀疑有可能是卡滞导致电机不工作,于是在次把电机装入卡槽内,完毕后开关驱动电机,此时电机工作一下就停止不动,当时我们分析电机可能带负荷能力差,于是拿一个新的电机测试,装好完毕后,发现和之前一样,电机只工作一下,但是拿出来时,电机运转自如,装入后还是无法工作。最后技师找到了问题点,原因是电机装好导槽内时,其中一个导槽用平口起来回拨动很平顺,而靠外部的导槽用平口起怎么拨动都动不了,而且导槽出位造成卡滞,异常紧。我们用打油和其他调节的方法去解决问题,发现还是无法运动,技师判断为电机滑轨导槽卡滞,而导致为什么电机只动一下的原因了。因为阻力大于电机驱动力。
随后我们又从新的试驾车辆上拆下天窗导轨总成,按装完毕后测试,密封性和防水测试时有雨珠往下渗,经过多次调整后,情况有所转变。电机运转正常说明问题就是里面的滑动导轨卡滞造成。
维修总结:我们在防水调整时,发现有渗漏的现象,又看了很多新车辆和新款翼虎,在做天窗防水测试时都有不同程度的渗水现象,而且翼虎的尤为明显,所以我把测试的结果反馈给 400 工程师。
