ABA网络测试电压CAN+2.7V,CAN_2.3V正常，拔下ABS插头测量电阻为62.6欧

ABS灯是不会点亮的，只会亮侧滑灯， 用相同方法检查PSCM的电压和电阻为测试电压CAN+2.7V,CAN_2.3V正常，拔下ABS插头测量电阻为60欧也都是正常的。

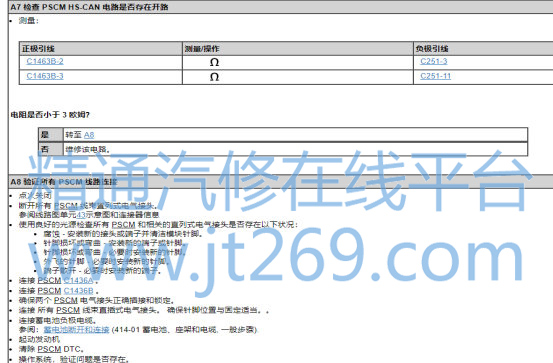

查看维修手册故障码U0121做定点测试检查C1463B的电阻是否小于3欧姆

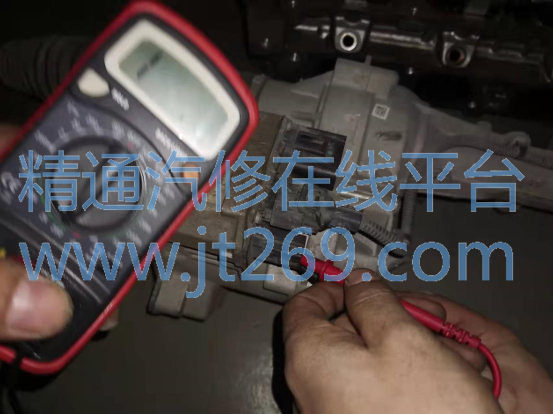

拔下插头C1463B检查PSCM HS-CAN的电阻为0欧

检查到这里已没有头绪了，只能模拟故障现象 HS2 CAN+与CAN-短路、 HS2 CAN+对地短路、 HS2 CAN-对电源短路发生时，当断开HS2 CAN+时模块之间会产生通讯丢失和网络关闭DTC，和一开始的故障码有所一致，

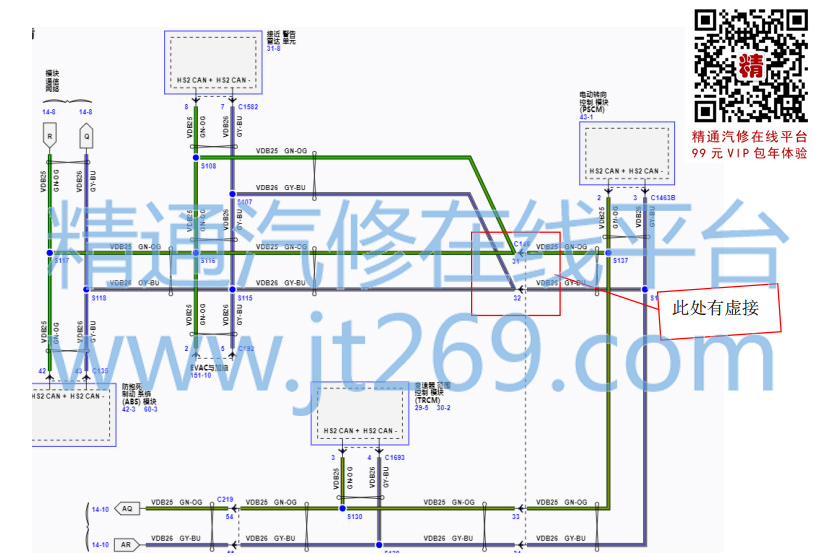

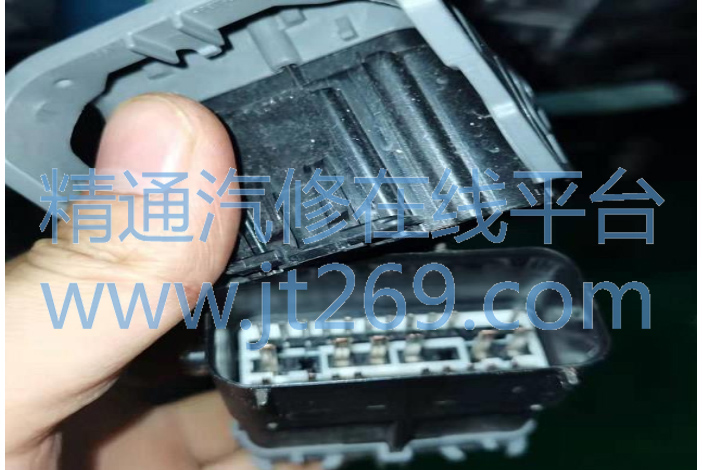

查看电路图在所以的 HS2 CAN 的插头进行晃动，当来回晃动到 C146 插头时，仪表有显示侧滑灯亮维修 ESC,小扳手灯会亮起，清除故障码后再次来回晃动还是有故障出现，判断为此处有虚接，将 HS2 CAN 的插头的 HS2 CAN+和 HS2CAN-进行跨接，多次试车故障没有出现。已建议客户更换相关线束





维修总结： 由于插头C146D的HS2虚接造成 HS2上 ABS、 PSCM、与网关 GWM 失去通讯导致该故障发生。 遇到间歇性故障要故障模拟与故障码相结合，来判断故障点，做到一次性修复，提高客户满意。
