故障现象:车辆保养检查刹车灯时一切正常,交车两天后客户进厂反应刹车灯不亮且该保险插上踩刹车就会烧。

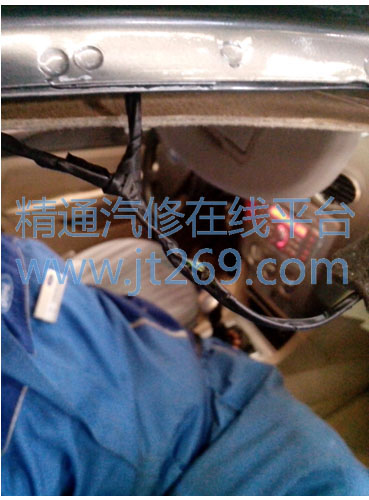

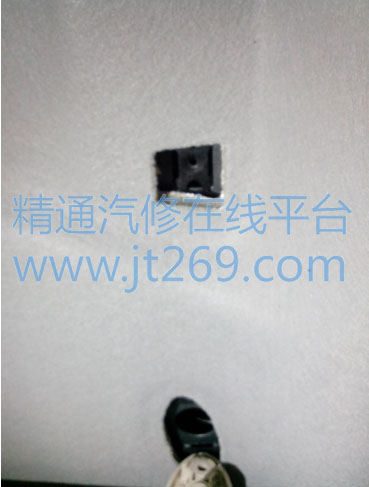

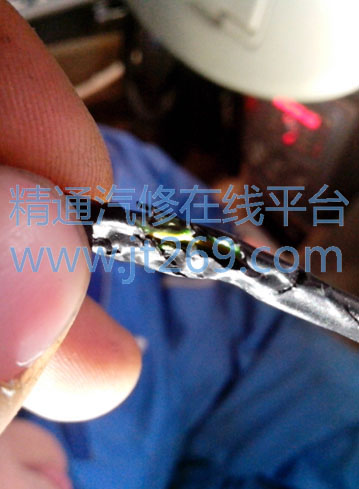

维修过程:1、验证故障现象,安装刹车灯线路保险,启动车辆,发现无异常,经与客户沟通,此车在外厂维修刹车灯不亮,多次更换刹车灯线路保险,在此过程中,出现过电瓶亏电、使用外接电瓶打火。2、使用IDS读取车辆故障码,P0701--制动器开关B;只出现此故障码。联系到客户反映维修刹车灯不亮,决定先解决刹车灯的故障。3、启动车辆,踩下刹车,刹车灯不亮,刚安装的刹车灯线路保险熔断。经查看电路图认为从GEM到后刹车灯有短路或接地故障。4、拆下两尾灯及高位刹车灯的插接器,安装新的保险,踩下刹车保险熔断,用外用表测量两后尾灯插接器刹车灯线路,未发现异常。测量高位刹车灯线路,发现对地短路。查看维修手册高位刹车灯线束经过车的顶棚。5、仔细观察,车辆顶棚有明显维修痕迹,拆下副驾驶及右后侧顶棚上拉手,发现副驾驶侧顶棚拉手在安装时挤压住高位刹车灯线束,导致线束损坏与车身短路(见下图),处理线束重新安装。再次按装刹车灯线路保险,踩下刹车,刹车灯点亮。6、多次启动车辆并踩下刹车,再未发现保险熔断。
维修总结:车辆在维修过程中一定要首先验证客户所说故障是否存在,并仔细询问客户故障发生时车辆的工况及维修史,只有充分了解车辆才能快速的维修。
