一台行驶里程约10万 km的东风日产天籁轿车,车主反映该车外后视镜有时不能调节。

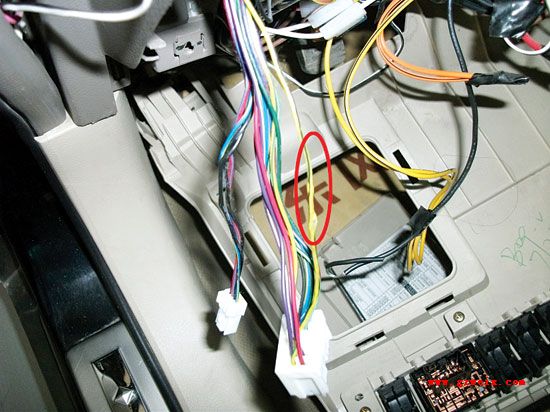

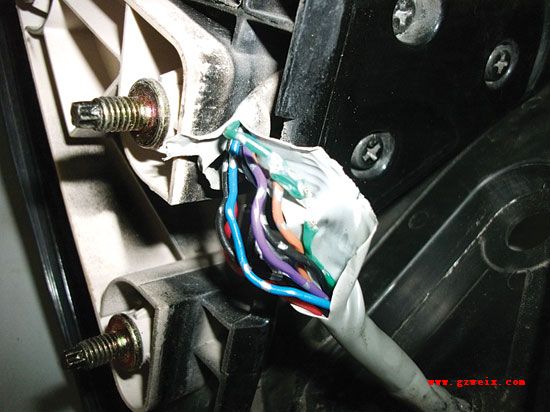

维修师在检查车外后视镜熔丝,原车熔丝的规格本来是10 A,该车却被换成了15 A。拆下车外后视镜调节开关,发现开关的线束插头中有一根黄/黑色线有明显的高温变形粘结现象(图1)。参考车外后视镜电路图,查出黄/黑色线是控制右侧车外后视镜向右动作的信号线,而且用手拽右前车门线束时用万用表测量可以发现此线有对地短路的情况。将右前车门内饰板拆下,拔下车外后视镜与车身线束的连接插头,在后视镜端子侧测量,发现在拽拉线插头时还是有对地短路现象,这样就可以基本确定后视镜或后视镜连接线有问题。拆下后视镜,发现后视镜线束被固定螺栓压断并通过螺栓搭铁(图2)。
在连接断开的信号线并妥善固定,车外后视镜就可以正常调节。
