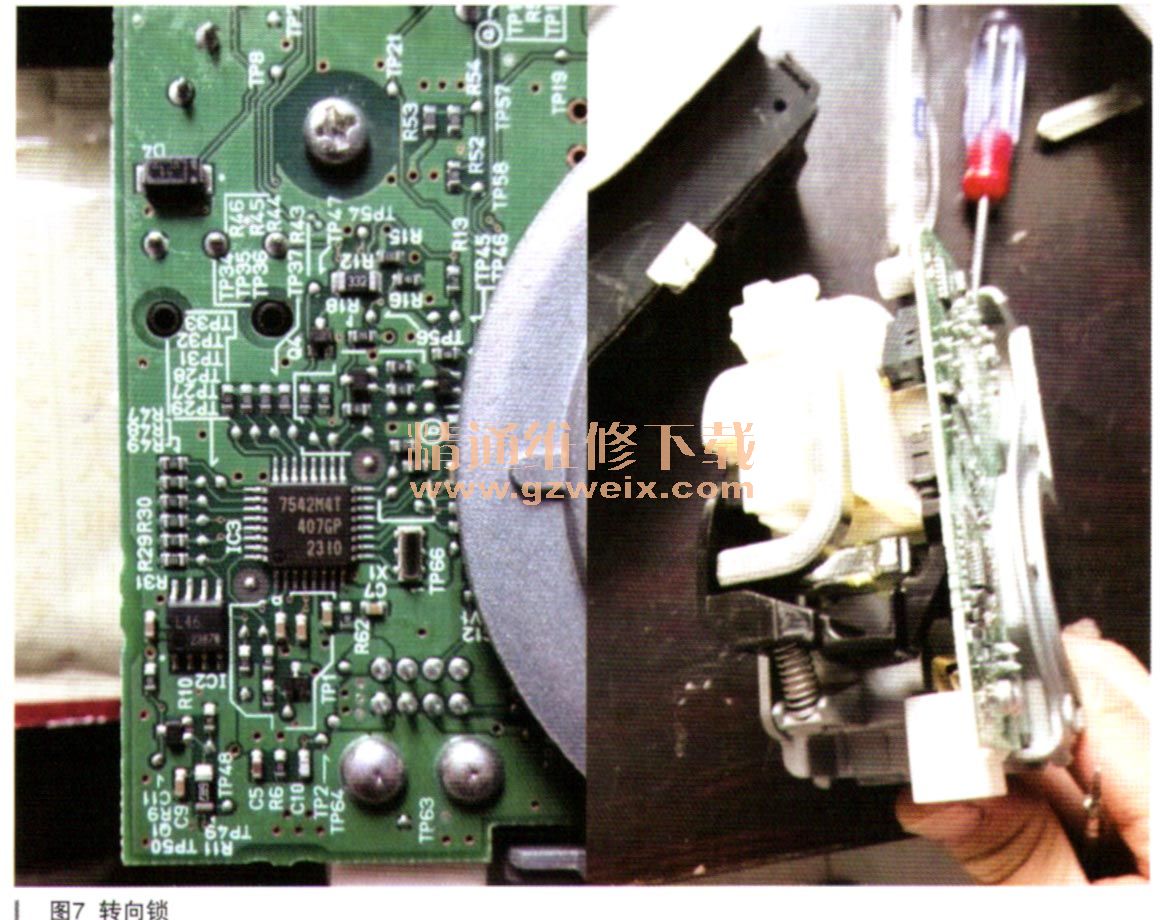

由于以前在事故车上拆下有一个转向锁电机,只是锁舌别断了,但是内部是好的,只能从这个旧锁上入手了,打开锁外壳,如图7所示,拆下L46芯片,重新写入一个全新转向锁数据,这个全新数据也是以前换锁的时候保留下来的,因为此车不能识别其他车上的转向锁,也就是说装一个旧的锁
BCM会不能识别它,不能匹配,一键启动同样没有反应。写好后拔下车上转向锁控制单元的插头,插上这个写好数据的转向锁,匹配后再测试,踩下离合器踏板,点一键启动按钮,仪表灯点亮,发动机顺利启动,看来问题就是转向锁控制单元了。再点一键启动按钮,准备熄火后再试一下,没想到发动机不能熄火了,继续点一键启动按钮,点了差不多十二几次才熄火,又启动,可以正常启动,但是还是不能熄火,看来
BCM也有问题了,因为转向锁控制单元是不管发动机熄火的。
于是订购一个
BCM和转向锁控制单元,到货后分解原车
BCM,读出数据,算出密码,有计算器的可以通过

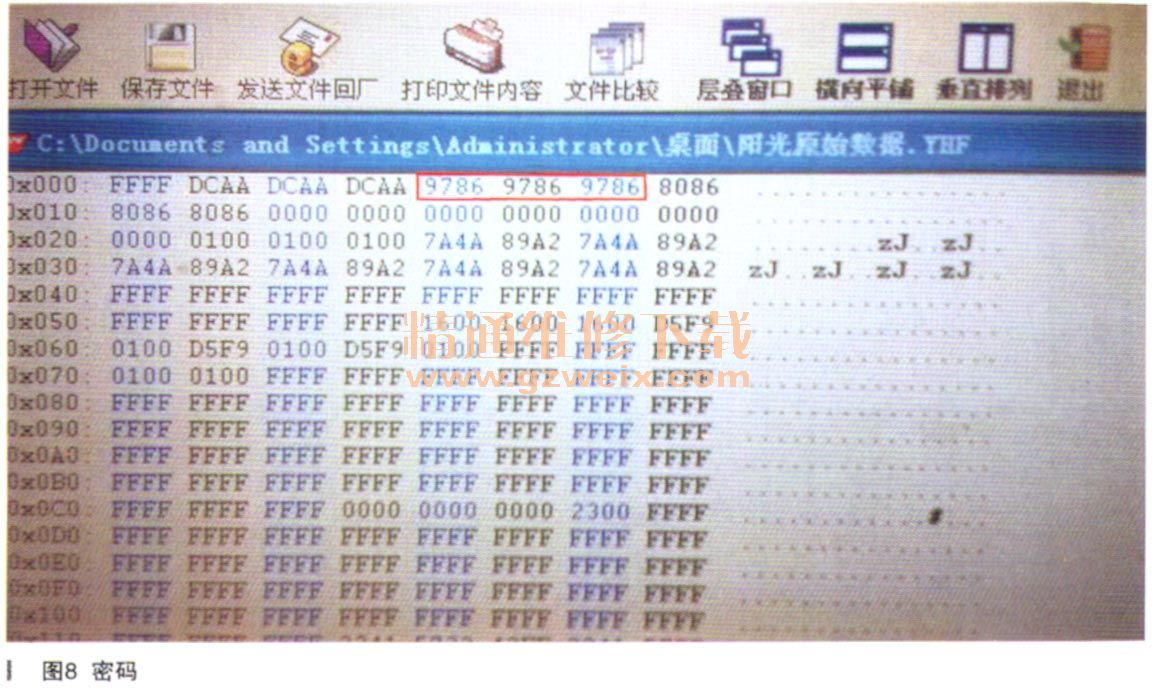

BCM的号码查出密码,没有计算器的可以通过芯片数据计算,如图8所示,将9786换位8697、8697就是此车的密码。
接着把原始数据写进新
BCM里,装车后匹配智能卡,因为此时还装着旧的转向锁控制单元,数据是同步的,所以不用匹配转向锁,智能卡匹配成功后再多次测试,一键启动终于恢复正常,于是拆下车上的转向锁,装上全新转向锁后再次匹配,故障解决。
转向锁控制单元电路图和插头及定义如图9所示,因为此车型的难点还是在转向锁上,希望给大家带来方便!
