一辆行驶里程约12.5万km的2008年日产天籁2.3轿车。该车点火开关转至ON位置,踩下制动踏板,换档杆不能从P档换入其它档位;按下换档锁止释放按钮,换档杆能换入其它档位,换档杆置入P档,点火开关能转回到LOCK位置。
故障诊断:
1)点火开关转至ON位置,换档杆在P位,连续踩制动踏板,换档锁止电磁阀无“嗒嗒”动作声音,同时检查制动灯(制动灯开关正常);

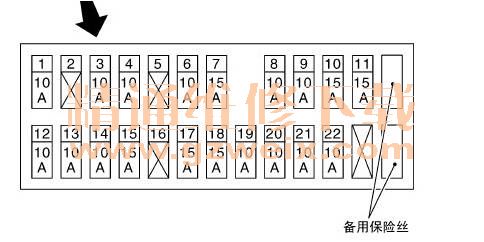

2)查阅维修手册,检查JB保险盒内12#、17#、20#保险丝正常;(如下图)

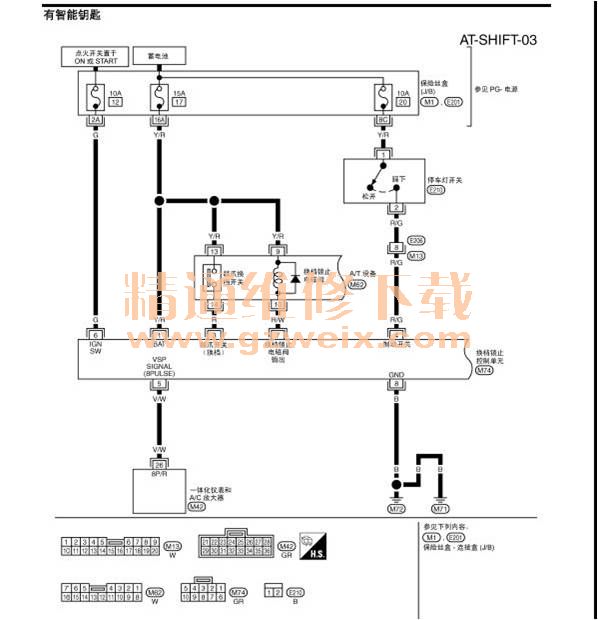

3)在音响主机后面拆下“换档锁止控制单元”,并拨掉M74插头,根据以下电路图:
在点火开关ON、制动灯开关ON、换档杆置于P档时,检查1#、4#、6#、7#脚与8#脚的电压均为电瓶电压,检查3#脚与8#脚的电压为0V;换档杆移出P档时,3#脚与8#脚的电压为电瓶电压,由此判断:换档锁止电磁阀控制线路和锁止开关无故障。
4)将7#脚与8#脚短接,能听见换档锁止电磁阀作动声音,且换档杆能移出P档。
5)诊断结果:“换档锁止控制单元”故障,由于本店控制盒缺货,由SA征得客户同意后,决定进一步分析控制盒。

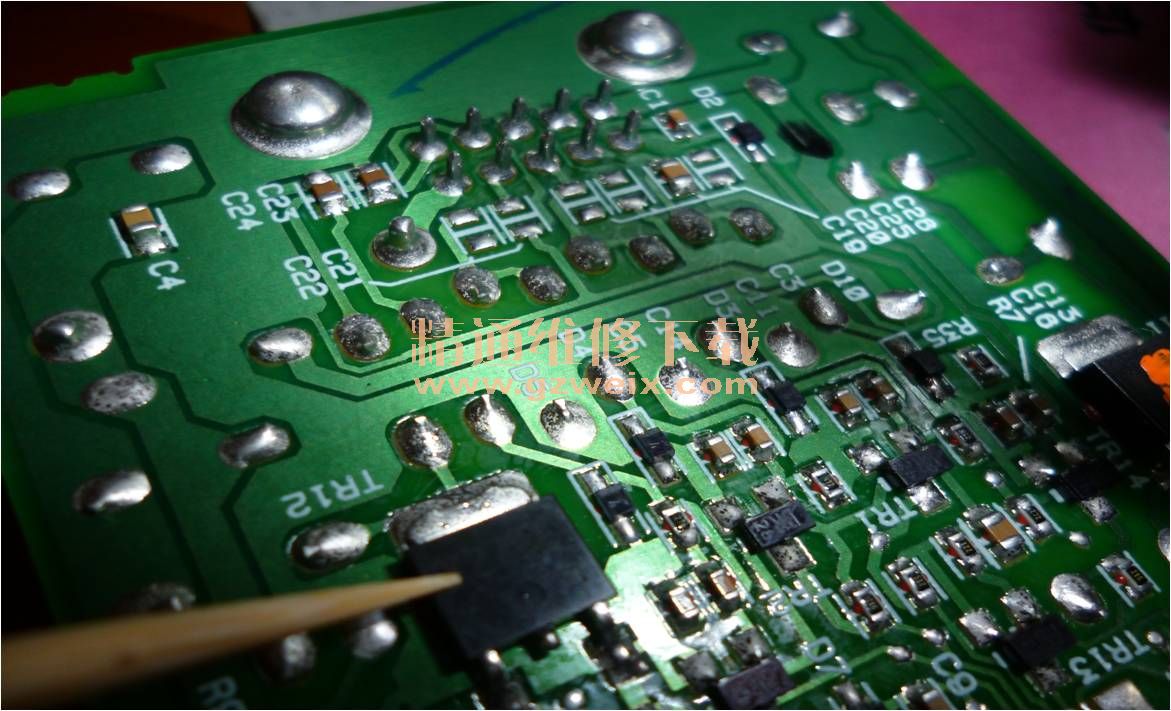

6)拆下控制盒外壳,对光检查控制盒输出电路,发现是由一块东芝MOSFET晶体管控制输出(如下图)

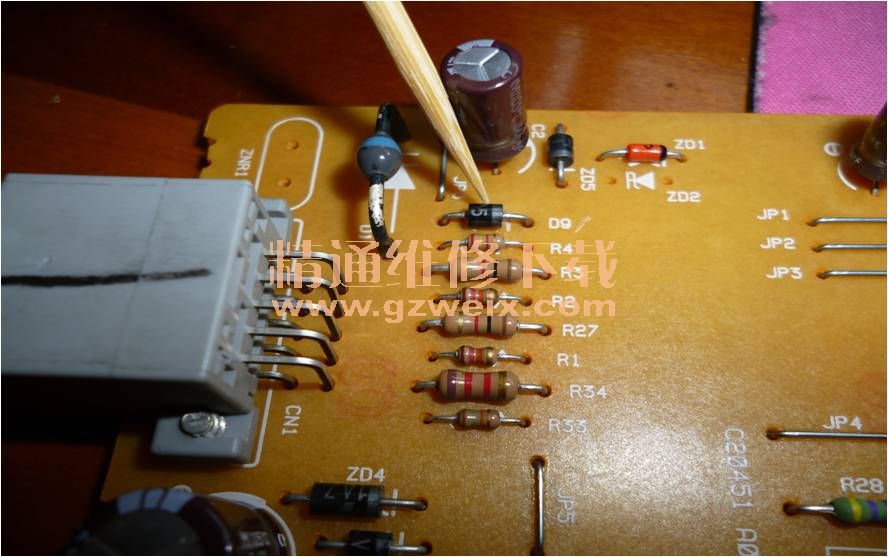

且在7#脚与晶体管漏极之间有一个二极管(如下图);
7)用万用表检查晶体管,晶体管基本正常,检查二极管时发现二极管已断路,试用一只IN4002替代装车试验,故障排除。3个月后回访客户,客户反映原故障未再次发生。
维修小结:作为现代汽车维修人员,掌握汽车电气各单元工作基本原理,熟悉查找维修资料,善于使用仪器仪表和各种检测设备是当今汽车电子、电器故障维修的关键。
