雷克萨斯汽车技术通报十二则
来源:汽车维修技师  作者:佚名  2014-03-29 18:45:23


     雷克萨斯AT故障(DTC:P0751、P2714)
      车型:GS430。
    车型代码:UZS190。
    故障现象:①车辆运行时,仪表盘中的故障灯点亮,并能读取到DTC : P0751换挡电磁线圈“A”性能;P2714压力控制电磁线圈“D”性能。②电磁阀和DTC涉及的相关线圈均未发现故障。
    故障排除:请在确认问题后对发动机ECU重写程序(请参考以下作业步骤)。
    1.此重设程序只适用于带OBD(车载自动诊断系统)的车辆。(*识别方法:如图2中的整车型号的最后一位为“3”,则此车辆带OBD ,否则不带OBD)。

    2.请使用最新版本的IT-2软件
  (高于IT-2 2010.1版和CUW8.11.0)

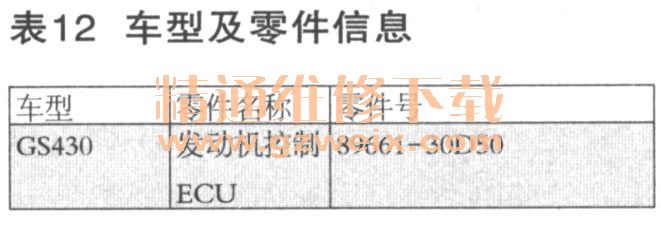

    车型信息见表12。

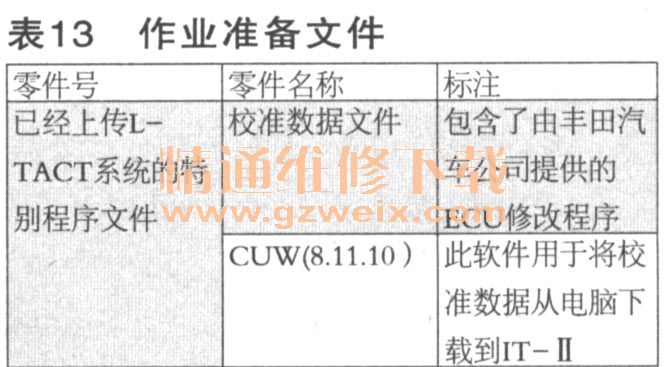

    作业准备见表13、表14。



    重设程序时的注意事项:
      (a)在给ECU重设程序时,不要从车辆断开DLC3线路。
      (b)在给ECU重设程序时,不要关闭IG开关/发动机START开关。
      (c)在给ECU重设程序时,不要给车辆加载任何的电负荷(比如音响、车灯、空调、散热器风扇和鼓风机等)。一定要避免电池电压的波动。
     (d)在给ECU重设程序时,不要踩制动踏板。
      (e)确保车辆处在刹车制动状态。
     (f)在开始重设ECU程序以前,确保电池电压为12V或以上。
    (g)如果电池电压低于或正好处于12V,则为电池充电。但在进行ECU程序重设时不要一直充电(将充电器与电池断开)。
   (h)如果发动机ECU安装在发动机舱内,确认机舱盖打开并确保舱盖下温度不超过70℃
    操作步骤:
    此作业要领书说明了GS430的ECU重设步骤,原CID:53076000;新CID:53076100。
    1.使用IT- II检查ECU目前的版本是否需要重写程序。
    如ECU的CII〕为53076000,则需要重写发动机ECU程序,否则不需要。
    2.将CUW程序安装到您的电脑。
    (1)准备需要的文件。
    (a)从L-TACT上下载以下3个文件到电脑(如果已安装过以下软件,可跳过相应步骤)
     ·53076100-ii.cuw
     ·CUW8.11.0.exe
     ·WinRTUSBDriver_vl03.exe
      (2)安装CUW软件。
      ( a)如图3所示,双击“CUWV8.11.0exe”。

      (b)当出现“Welcome to theInstall Shidld wWizard for CalibrationUpdate Wizard”的提示时点击“Next”。
      (c)当出现“Install ShieldWizard Complete”的提示时,点击“Finish”。
      (3)安装USB驱动。
      (a)双击下载的文件“WinP TUSBDriver_vl03.exe”。

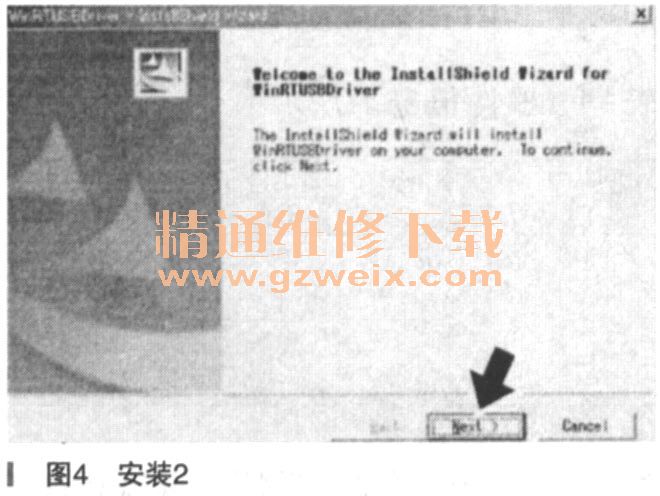

      (b)出现“Welcome tothe Install Shield Wizard for theWinP,TUSBDriver_vl03.exe”时,点击“NEXT”见图4。

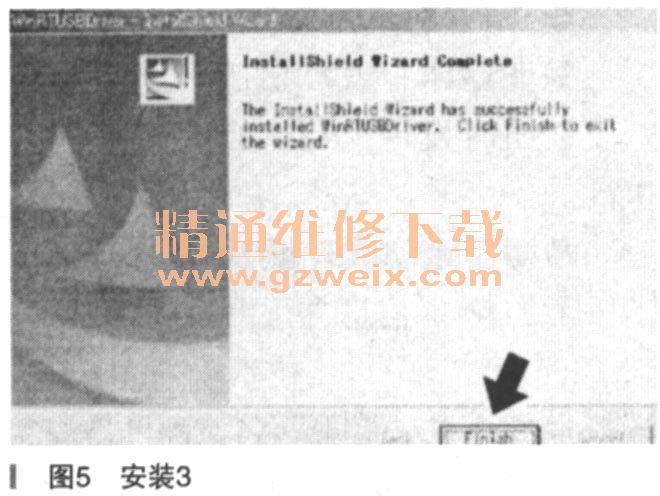

    (c)出现“Install Shield WizardComplete”时点击“FINISH",见图5。

    3.将校准文件从电脑下载到IT-II。
      (1)用USB线连接电脑和IT-II。
      (2)打开IT- II。
      (3)下载校准文件。
      (a)双击下载的文件·53076100-ii. Cuw。
      (b)点击“Next”,见图6。

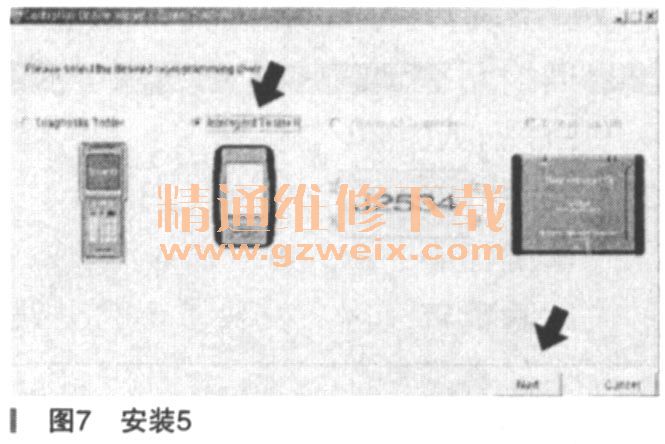

      (c)选择“Intelligent TesterII”然后点击“Next",见图7。

      (d)点击“Next”,见图8。

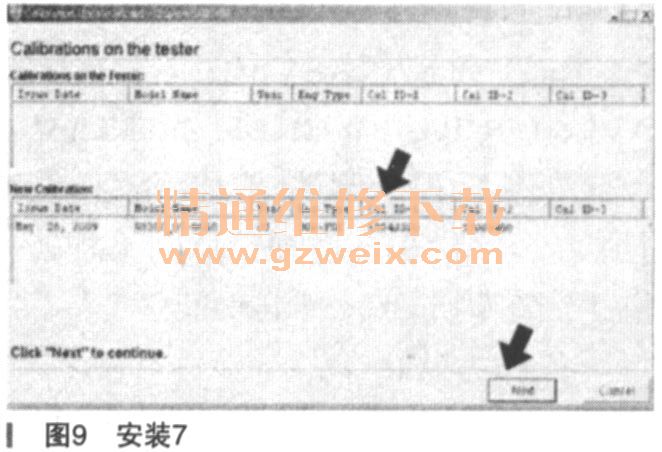

      (e)确认车辆型号和校准文件ID后,点击“下一步”,见图9。

    车辆型号:GS430 ;
    校准ID:53076100;
    注意:如果IT-II没有足够的内部记忆空间,会在屏幕最上方收到一条警告信息。在此情况下,“Send”键不会出现而会出现“Delete”。从IT- II中选择想要删除的文件然后点击“Delete”。如果记忆容量足够下载此软件,“Send”键会出现并且可以继续下载。
      (f)点击“Send”,见图10。

      (g)点击“OK”。

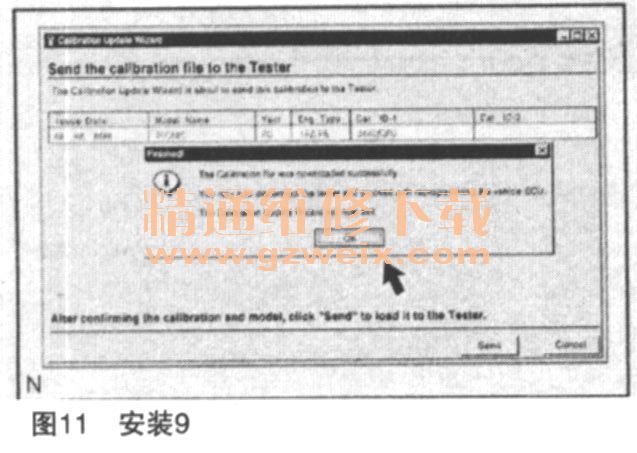

      (h)关闭IT- II,见图11。

    注意:通过此操作,从PC到IT- II的新软件下载就已完成。
