6.再次确认
ECU的校准ID。

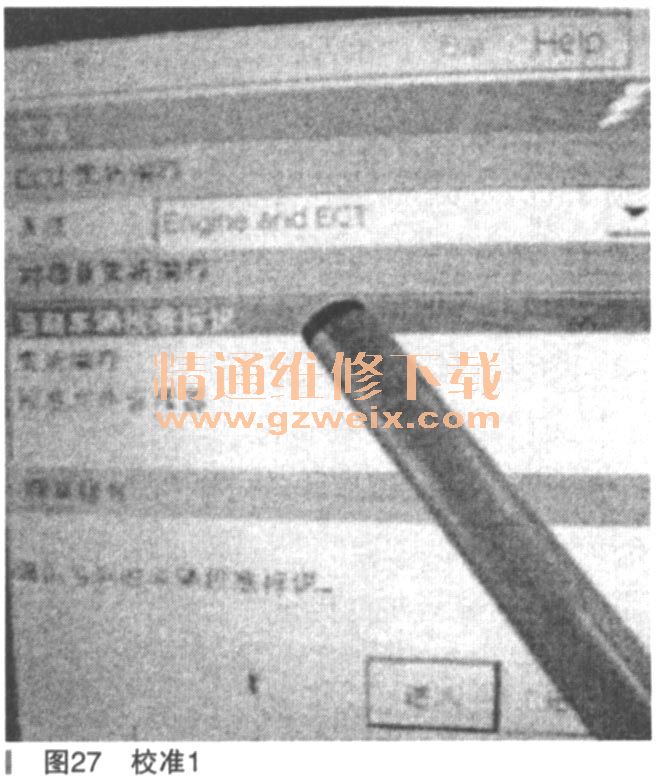

(a)点击“当前车辆校准标识”,见图27。
(b)点击“下一步”。
(c)打开IG开关。
(d)点击“下一步”,。
(e)确认以下校准标识显示在屏幕上,Calibration ID:53076100,见图28。
7.清除DTC。
注意:重设
ECU程序之后,可能会有DTC产生,此时需清除所有的DTC。
8.对
AT进行初始化。
由于重新编程
ECU相当于更换新的
ECU,故在
ECU程序重写后需对
AT进行初始化。
注意:
·在更换自动变速器总成、发动机总成或ECM的时候进行RESETMEMORY(复位记忆)(
AT初始化)的操作
·RESET MEMORY(复位记忆)只能用IntelligentTester(智能测试仪)执行
提示:ECM会记忆其根据这些特性控制自动变速器总成和发动机总成的状态。因此在更换自动变速器总成、发动机总成或ECM的时候,需要复位记忆以使ECM能够记忆新的信息。
复位步骤如下:
(a)将点火开关转到OFF位置。
(b)将IT- II连接到DLC3上。
( c)将点火开关转到ON(IG)。
(a)打开IT一II开关。
(e)从主菜单中执行复位记忆步骤,见图29。
9.道路测试。
1.故障症状确认。
(a)基于用户所述故障分析的结果,设法重现这些症状。如果故障是变速器不能换高挡或换低挡,或换挡点太高或太低,则参照自动换挡表来进行下面的道路测试,并模拟故障症状。
2.道路测试。
注意:执行测试时正常工作情况是
ATF(自动变速器油)温度在50~80℃.
(a) D位置测试。
换到D位置,将加速踏板完全地踩下,并检查以下各点。
(1)检查换高速挡的工作情况。
检查1→2、2→3、3→4、4→5、5→6上行换挡能否进行,并且换挡点符合自动换挡表。
6挡换高速挡禁止控制:
发动机冷却液温度等于或低于60℃,并且车速等于或低于55km/h。
5挡换高速挡禁止控制:
发动机冷却液温度等于或低于55℃。
4挡换高速挡禁止控制:
发动机冷却液温度等于或低于40℃。并且车速等于或低于45km/h。
锁止禁止控制:
·制动踏板已踩下
·加速踏板已被松开
·发动机冷却液温度等于低于60℃。
(2)检查换挡是否有振动或打滑。
检查在1→2、2→3、3→4、4→5、5→6换高速挡时是否有振动或打滑。
(3)检查是否有异常噪声和振动。
行驶时检查换挡杆在D位置从1→2、2→3、3→4、4→5、5→6换高速挡时是否有噪音和振动,并且在锁止状态下行驶时也进行检查。
检查异常噪声和振动的起因时必须要非常彻底,因为这种情况也可能是由于差速器、变矩器离合器等组件中的不平衡所致。
(4)检查降挡操作。
检查换挡杆在D位置行驶时,从2→1挡、3→2挡、4→3挡、5→4挡、6→5挡降挡时的车速。确认每个速度是否均在自动换挡表指出的范围之内。
(5)检查降挡时是否有异常振动和打滑。
(6)检查锁止机构。
·在D位置(4挡、5挡、6挡)行驶,保持匀速(锁止ON)
·轻轻踩下加速踏板,并检查发动机转速有无急剧变化
提示:
·在1挡、2挡和3挡时没有锁止功能
·若发动机转速有急剧变化,则无锁止
(b)S位置测试。
换到S位置,踩下加速踏板并且检查以下几点:
检查换挡操作:
·在D位置6挡行驶时,换到S位置然后回到D位置。检查挡改变6→5挡换低速挡和5→6挡换高速挡能够被执行
·换挡杆在S位置(车辆停止时)换到“+”位置以检查组合仪表上挡位发生如下的变化:1→2、2→3、3→4、4→5和5→6。在5(s)位置和4挡(在车速约为55 - 65km/h)行驶时,换到“-”位置并且检查4挡换低速挡是否发生以及发动机制动是正常工作
·在4(S)位置和4挡(在车速约为30~40km/h)行驶时,换到“-”位置并且检查3挡换低速挡是否发生以及发动机制动是否正常工作
·在3(S)位置和3挡(在车速约为20~30km/h)行驶时,换到“-”位置并且检查2挡换低速挡是否发生以及发动机制动是否正常工作
·在2(S)位置和2挡(在车速约为10~20km/h)行驶时,换到“-”位置并且检查1挡换低速挡是否发生以及发动机制动是否正常工作
在下面任意条件满足时手动换挡
(S位置)被禁止:
·换低速挡时可能导致发动机过度疲劳
·驾驶员连续换低速挡(换低速挡到1挡可能不能被执行)
(c)R位置测试。
换到R位置轻踩加速踏板,然后检查车辆向后移动是否没有噪音和振动。
警告:在进行测试前,需确保测试区没有人和障碍物。
(d)P位置测试。
将车辆停在斜坡上(大于5°),换入P挡域后,松开驻车制动器。然后,检查驻车锁定爪是否将车辆保持在原地。
程序重写完成。
