丰田雷克萨斯LS400安全气囊系统电路及故障检修
来源:本站整理  作者:佚名  2014-12-09 09:15:44

    1.丰田雷克萨斯LS400轿车安全气囊控制电路
    丰田汽车安全气囊控制电路大同小异,雷克萨斯LS400轿车单气囊系统控制电路及控制器插接器端子的排列如图1所示,控制器插接器各端子的说明见表1。



    2.丰田雷克萨斯LS400轿车安全气囊系统故障自诊断
    (1)安全气囊(SRS)警告灯检查
    在发动机起动前,将点火开关接通(ACC或ON)时,SRS警告灯亮起,表示SRS系统正在自检,如果安全气囊系统正常,SRS警告灯会在约6s后熄灭。
    如果在点火开关转到ACC或ON后,SRS警告灯一直亮而不灭,则说明安全气囊系统已有故障存在,应进行故障码读取操作,以取得故障信息。
    如果在汽车运行过程中SRS警告灯亮起,并且一直亮着,则说明安全气囊系统出现了故障,应及时对SRS系统进行检修。
    如果在点火开关ACC或ON时,SRS警告灯不亮,则说明SRS警告灯电路有断路故障,安全气囊控制器可能储存故障码22,也有可能无故障码。
    如果在点火开关断开时,SRS警告灯仍亮,则说明SRS警告灯电路有短路故障。
    (2)故障码的读取
    当SRS警告灯亮起后不熄灭,说明SRS电子控制系统有故障,需要通过故障码的读取操作,以获取SRS电子控制器所储存的故障信息。丰田雷克萨斯LS400轿车安全气囊系统故障码人工读取方法如下:
    1)将点火开关接通(ACC或ON),并等待20s以上。
    2)用一跨接线将TDCL接口(在驾驶席左侧仪表板下)或检查插接器(位于发动机室内)的TC与E1两端子短接,如图2所示。

    3)仔细观察仪表板上的SRS警告灯,根据其闪烁规律读取相应的故障码。
    如果系统正常(无故障码储存),则SRS警告灯以连续的短闪烁(亮0.25s、灭0.25s)表示(图3a)。

    如果有故障码,则SRS警告灯按图3b的方式闪烁,显示两位数故障码。第一次连续闪烁(亮0.5s、灭0.5s)的次数表示故障码的十位数,相隔1. 5s后的连图2诊断端子TC, El的排列

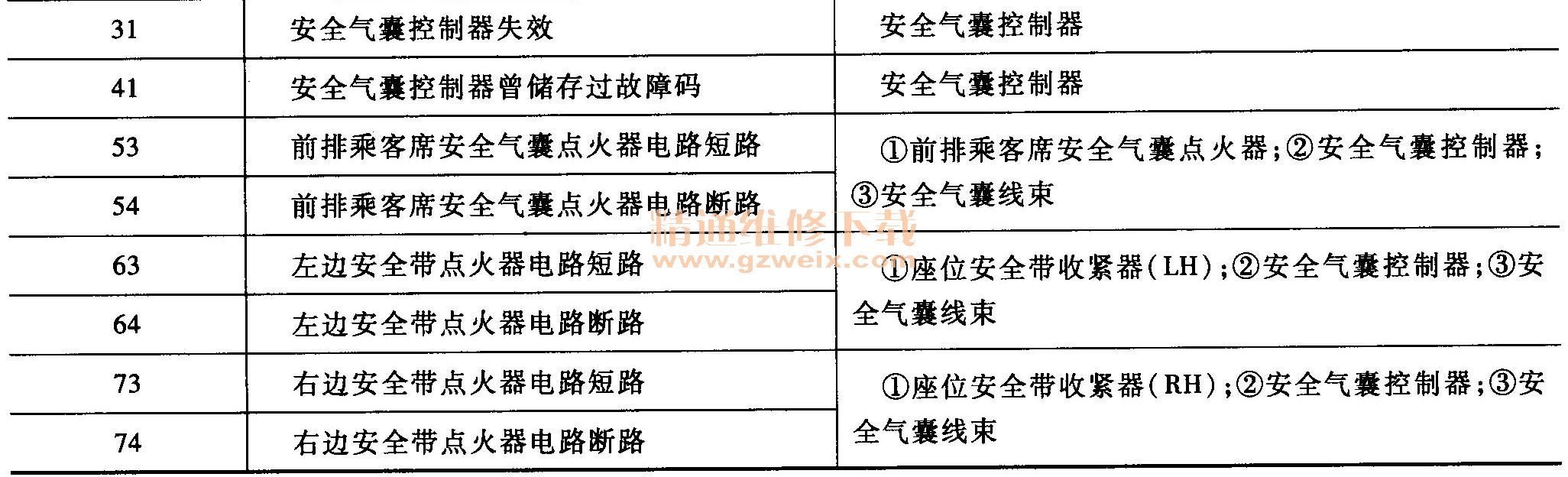

    a)检查插接器b) TDCL续闪烁次数表示故障码的个位数。如果有两个或两个以上的故障码,则一个故障码闪示结束后,间隔2.5s再闪示下一个故障码,并按故障码数字从小到大的顺序逐个显示。待所有的故障码显示完后,再待4.5s后重复闪示故障码。各故障码所代表的故障及可能的故障部位见表2。
    几点说明:
    1)如果SRS警告灯闪示的数码在表2中没有,则表示安全气囊控制器有故障。


    2)如果在点火开关ACC或ON时,SRS警告灯亮后一直不熄灭,故障码读取结果为正常(无故障码),则说明蓄电池电压过低或安全气囊系统备用电源电压过低。在电源电压恢复正常后约10s, SRS警告灯就会自动熄灭。
    3)故障码41表示安全气囊控制装置曾经储存过故障码,它会使SRS警告灯一直亮,直到将故障码41清除为止。
    的故障码53~74为配备了前排乘客席安全气囊和安全带收紧器的车型所有。
    (3)故障码的清除
    验证故障码或故障排除后均需要进行故障码清除操作,以消除控制器RAM存储器中所储存的故障码。在点火开关断开(OFF)时,拆下蓄电池负极电缆或拔下熔断器盒中的ECU-B熔断器10s或更长的时间,就可将除故障码41以外的其他故障码清除,同时也会使RAM存储器中的时钟信息、音响防盗密码等消失。
    包括故障码41在内的故障码清除操作方法如下:
    1)在点火开关断开时,用跨接线将TDCL或检查插接器的TC, AB端子短接。
    2)接通点火开关(ACC或ON位置),并等待6s以上。

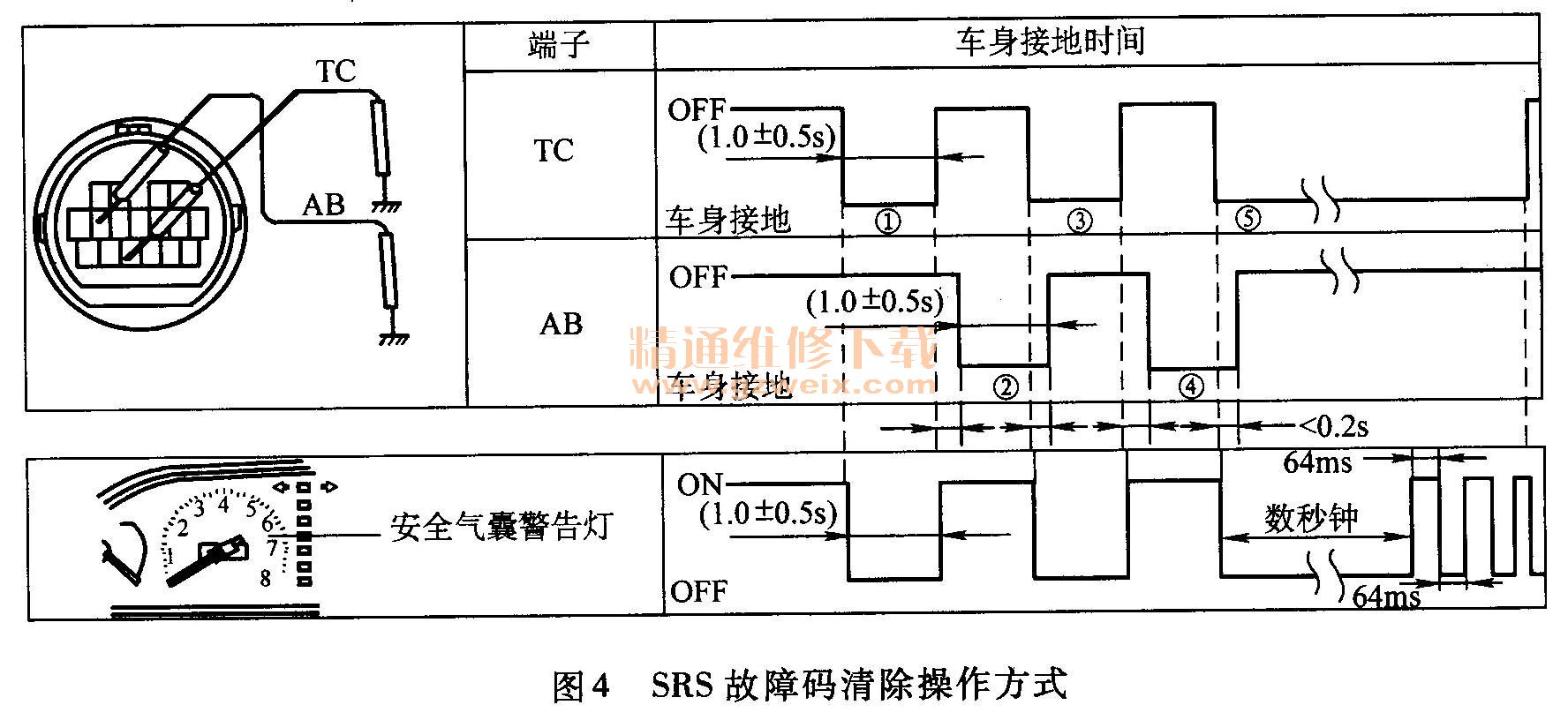

    3)从TC端子开始,用跨接线使TC, AB端子交替搭铁各两次,每个端子搭铁的时间为(1.0±0.5)s,一个端子离开搭铁到另一个端子搭铁的时间应在0.2s以内(图4)。

    4) AB端子第二次离开搭铁后,TC端子在0.2s内第三次搭铁并保持搭铁数秒钟,待SRS警告灯出现连续的短闪烁(亮64ms、灭64ms)时,说明故障码已被清除。
    5) TC端子与搭铁断开,故障码清除结束。
    在进行清除故障码操作时,应注意如下事项:
    1)用拆下蓄电池负极电缆或拔下熔断器盒中的ECU-B熔断器的方法不能清除故障码41,并且在清除故障码41以外的其他故障码的同时,也会使RAM存储器中的时钟信息、音响防盗密码等消失。因此,采用这种方法清除故障码操作前,应记录有关的密码信息。
    2)重新连接蓄电池负极电缆时,必须使点火开关处于断开(LOCK)位置,否则点火开关在ACC或ON位置时连接蓄电池,有可能导致诊断系统工作失常。
    3)用TC、AB端子交替搭铁清除故障码时,一个端子离开搭铁时,另一个马上搭铁,动作要连贯、迅速,但不要使TC、AB端子同时搭铁。
    4)如果TC端子在第三次搭铁后,SRS警告灯仍未出现表示正常的闪烁,则重复进行交替搭铁的操作,直到SRS警告灯出现表示正常的闪烁为止。
