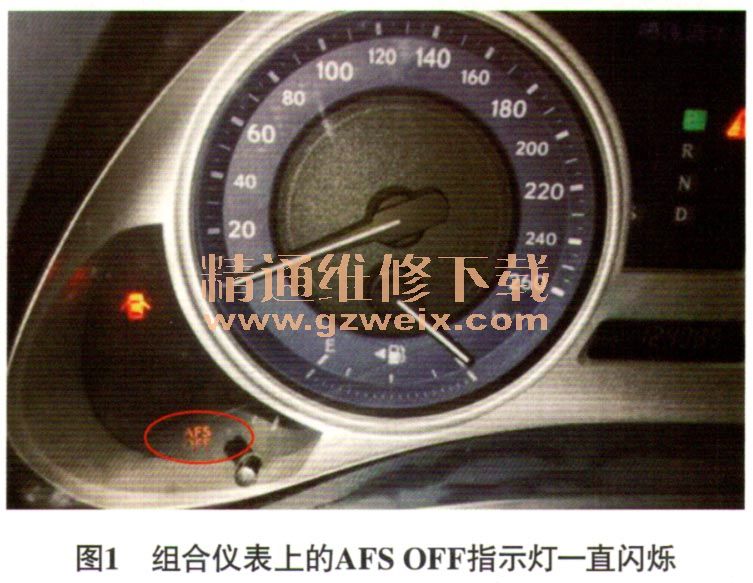

一辆行驶里程约12.4万km、搭载3GR-FE发动机的雷克萨斯IS250轿车。车主反映:该车组合仪表上的AFS OFF指示灯一直闪烁(图1)。

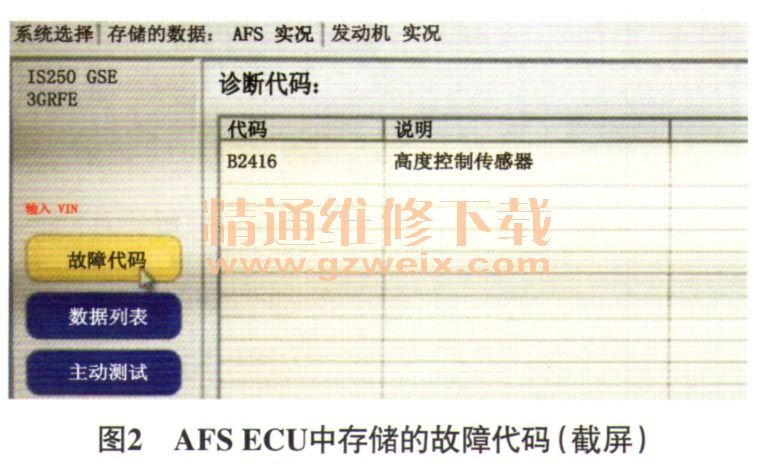

故障诊断:连接故障检测仪,进入AFS (Adaptive Front-lighting System,自适应前照灯系统)ECU,读得故障代码B2416,含义为高度控制传感器故障(图2)。根据故障代码提示,决定重点检查前高度控制传感器和后高度控制传感器及其线路。

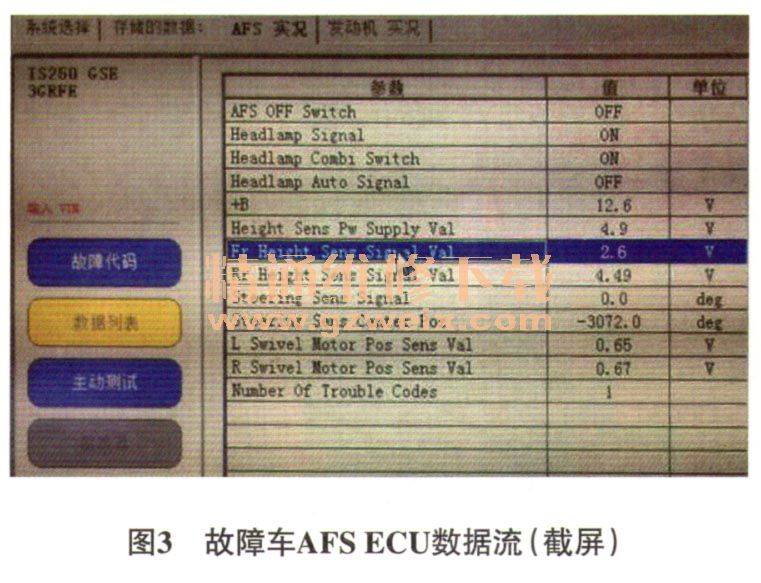

将车辆举升起,拆下左前车轮和左后车轮,找到前高度控制传感器和后高度控制传感器;观察其外观,无任何磕碰和变形的情况;检查其导线连接器的连接情况及线束,未见异常。装复左前及左后车轮,将车辆停在水平路面,读取AFS ECU数据流(图3),发现前高度控制传感器的信号电压为2.6 V,后高度控制传感器的信号电压为4.49 V。正常情况下,前、后高度控制传感器的信号电压均应为2.5 V左右,由此判断后高度控制传感器信号异常。

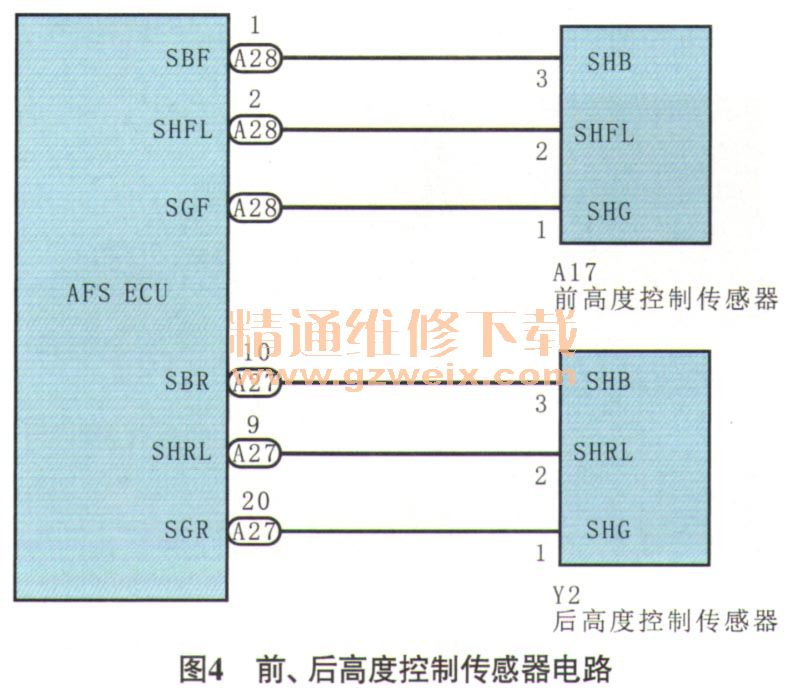

根据图4检测后高度控制传感器与AFS ECU间的线。脱开后高度控制传感器导线连接器Y2,将电源模式切换至IG ON状态,测量导线连接器Y2端子3(供电端子)与端子1(搭铁端子)间的电压,为5V,正常;接着脱开AFSECU导线连接器A27,测量其端子9与导线连接器Y2端子2间导线的导通性及是否对搭铁或电源短路,均正常。诊断至此,说明后高度控制传感器与AFS ECU间的线路正常。
