DLC CAN C 诊断通讯线上连接的模块有:FCM(前端控制模块)。

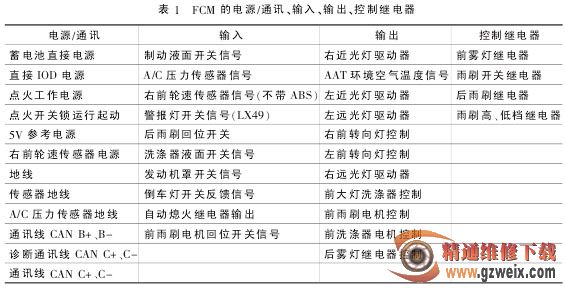

前端控制模块/中心网关模块(CGW)安装在前部电源分配中心(PDC)上,直接控制前动力分配中心内的继电器。FCM 的电源/通讯、输入、输出、控制继电器如表 1 所示。
该车的故障现象是间断出现的,给维修工作增加了难度。由于故障现象和故障码众多,根据以往的维修经验,应先对局域网络故障进行排除。
首先对故障码“U0001”进行排查,该故障码的设置条件为:“打开点火开关后,前端控制模块检测到有任一控制器局域网络(CAN)C总线电路短路”。由于故障是间断出现的,因而怀疑是由于振动引起电路和插接器损坏或短路。断开与 CAN C 总线相连的控制单元(PCM、ABM、TCM、SCM、ESM),对 CAN C+、CAN C-电路的插接器和对应的控制单元引脚进行仔细检查,没有发现异常情况。
用高阻抗数字万用表对CANC+、CAN C-电路进行测量。打开点火开关,测得CAN C+、CAN C-电路与接地之间的电压均为 0V,正常;关闭点火开关,测得CAN C+、CAN C-电路与接地之间的电阻均为 ∞,正常;测量CAN C+与 CAN C-电路之间的电阻为 ∞,也正常。
接下来,对与 CAN C 总线相连的控制模块进行内部短路测试。先测试防抱死制动模块。关闭点火开关,断开防抱死制动模块线束插接器,再打开点火开关,利用故障诊断仪记录并清除前端控制模块故障码。将点火开关打开/关闭重复 3 次,然后打开点火开关,利用故障诊断仪读取活动的前端控制模块故障码。故障诊断仪显示活动的“U0001-控制器局域网络(CAN)C 总线”,说明故障点不在防抱死制动模块内。
用上述测试防抱死制动模块的方法分别测试动力系统控制模块、电子换档模块、变速器控制模块、转向控制模块,故障诊断仪仍然显示活动的“U0001-控制器区域网络(CAN)C总线”,说明故障点也不在这些控制模块内。
