克莱斯勒JEEP电磁阀的修复
来源:汽车与驾驶维修  作者:佚名  2017-07-23 08:46:43


    3.更换压力开关
      (1)如图5所示,将原配的5个铜活塞装入电路板。

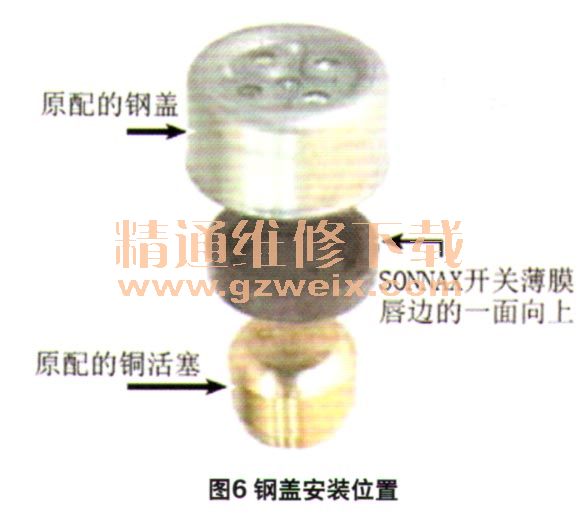

      (2)将5个新的SONNAX开关薄膜安装在原配的铜活塞上(图6),开关薄膜的唇边保持向上。

      (3)将5个原配的钢盖装入(图6),可以用装配凝胶来进行固定。

    4.安装线路板
      (1)小心地将线路板装入电磁阀组内,固定销的位置要对齐,并确保每个电磁阀的位置都处于稳固状态(图7)。

      (2)在线路板安装入电磁阀组的壳体后,再将5个原配的压力开关弹簧装入每个压力开关内(图8)。

    5.组装盖板
      (1)将6个原配的定位螺栓垫圈装入电磁阀组的塑料壳体,以便安装盖板。

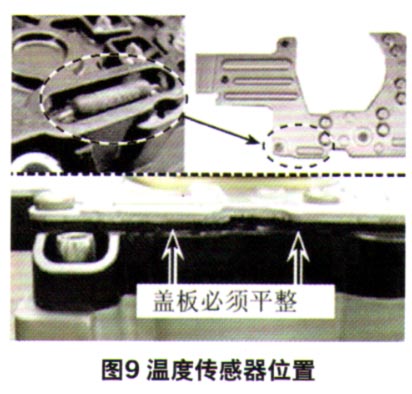

      (2)小心地装回原配的盖板,防止损坏图9中所示的温度传感器。

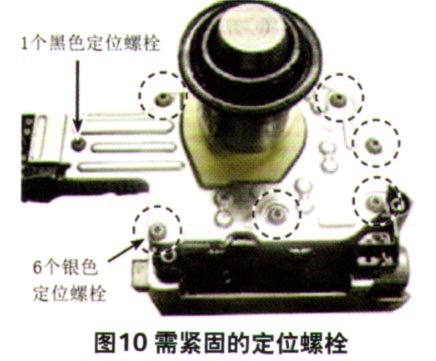

      (3)装入1个黑色的和6个银色的原配定位螺栓,并手工紧固。注意在紧固黑色螺栓时扭矩要适中,约5.65 N·m (50英寸·磅),以防止损坏塑料(图10)。

      (4)将原配的基底滤网板装在电磁阀组壳体的底部(图11)。

    这样,电磁阀组就修复完成了。所有需要替换的组件都包含在图1的修包中了(SONNAX# 44836-01 K),它们适用于各种版本的克莱斯勒45RFE、545RFE和68RFE电磁阀组中。这样可以大幅降低这类变速器的维修成本,并且延长电磁阀组的使用寿命,是一个非常好的克莱斯勒系列变速器维修方案。
