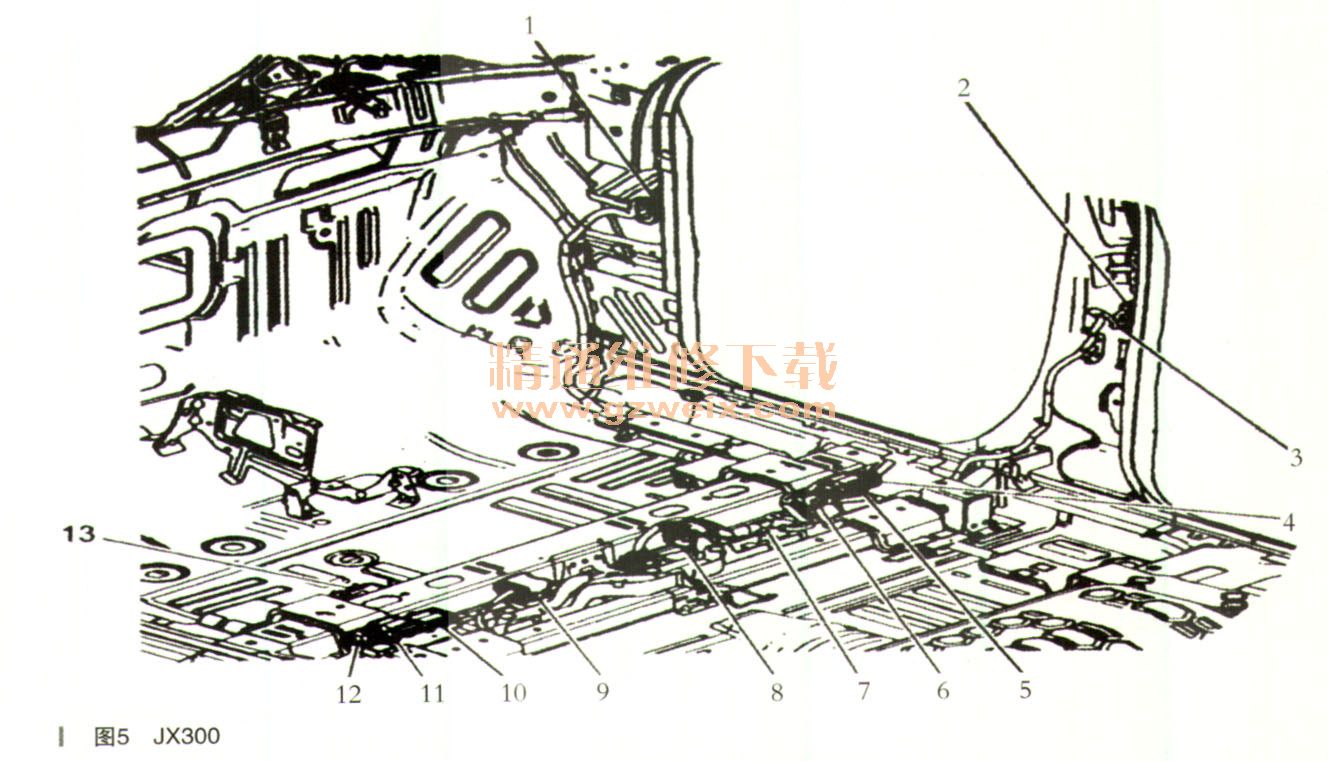

图5中7号为JX300。
测量X2的22号针脚,没有发现对电源短路的情况。
测量X7的23号针脚,发现11.17V电源电压,确认此分支出现了故障,接下来断开JX300进行测量。
断开JX300后,挨个针脚进行测量,测到C号针脚时发现了对电源短路的情况,下面对JX300C号针脚线路进行检测。
通过低速网络的线路图可以得知,JX300C号针脚为车辆侧盲区的低速网络线,为了确认是线还是模块对电源短路,接下来断开后保险杠线束和车身线束的插头X405测试(如图6所示),JX300C号针脚仍然有11.17V的电源电压,确认故障为线路间题。
故障排除:经过查看车辆的车身线束,发现有明显的包扎痕迹,车辆的左后部有事故修复的痕迹,此处疑点很大,拆检包扎过的线束查看,低速网络和电源线都有破损的情况,且有进水的痕迹(如图7所示),确认故障为侧盲区低速网络线对电源短路,修复线束测试,故障排除。
故障总结:在修复低速网络全部模块无通信时,需要检杳模块的唤醒,低速网络是否对电源短路,低速网络是否对地断路。
低速网络上的模块很多,可以从
BCM处锁定出现问题的分支,接下来通过断开星型连接器的方法来缩小故障范围。
