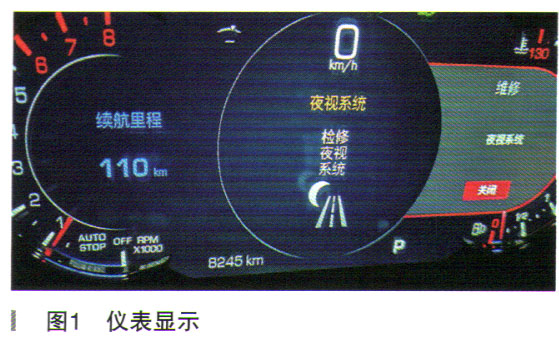

一辆行驶里程约8300km的2020年凯迪拉克CT6。客户反映：该车仪表提示维修夜视系统，新车提车后故障就存在，如图1所示。
故障诊断：询问客户故障发生的时间、地点、现象、频次，结果是白天光照强度高时仪表没有提示，夜间自动大灯点亮后仪表才有维修夜视系统的提示。
将车辆开到光照强度较高的室外，启动车辆行驶，车辆一切正常，仪表没有提示维修信息；将车辆开入地下停车场后，自动大灯点亮，稍后仪表会提示维修夜视系统，此时仪表中央显示屏的夜视栏，无法正常显示图像。验证客户描述的问题属实。
先检查车辆夜视摄像头是否脏污及外部线束插头连接，检查是否存在加装件等，结果未发现异常。
夜视系统组成：
·夜视摄像头
·夜视摄像头控制模块
·专用LVDS视频线缆
·夜视清洁系统
夜视系统工作原理：
·夜视摄像头控制模块：有单独供电、搭铁及12V唤醒线路（如图2所示），连接在高速网络上需要接收网络通信信息。使用、LVDS视频线缆向夜视摄像头供电，并通过LVDS线缆接收来自夜视摄像头的视频信号。更换需要编程和校准
·夜视摄像头：产生红外视频信号，通过专用LVDS线缆传输信号给夜视控制模块。更换需要校准
·组合仪表：通过LVDS专用视频线缆接收来自夜视模块的视频信号，并显示
将诊断仪（GDS）与车辆连接，读取故障码，未发现全车及夜视控制模块有故障码。
查阅维修技术通报和TAC技术简报，未发现类似故障的维修信息和解决方案。
由于上述步骤未能找到故障原因，接下来按照手册中相关症状的诊断流程进行系统测试：
·确认光照传感器工作是否正常，自动大灯可以根据光照强度自动打开，传感器正常
·对夜视控制模块进行编程，提示相同校准程序，无法进行编程
·使用夜视摄像头模块校准工具对摄像头进行校准，可以通过校准测试
通过上述测试，结果故障依旧。
参考维修手册夜视系统说明操作，分析夜视系统工作条件，如图3所示。
根据以上夜视系统工作条件分析，夜视系统工作条件满足，但故障依旧。下面重点考虑系统硬件是否存在故障。
由于系统测试结果发现故障仍然存在，夜视系统工作条件满足，接下来参照维修手册诊断步骤调换夜视摄像头，更换了夜视系统控制模块、组合仪表，更换完毕后再次试车检查，故障仍然没有排除。
至此，维修手册推荐的诊断步骤已经全部走完，但是车辆故障仍然没有排除，因此接下来需要分析故障原因，并采用新的诊断步骤。

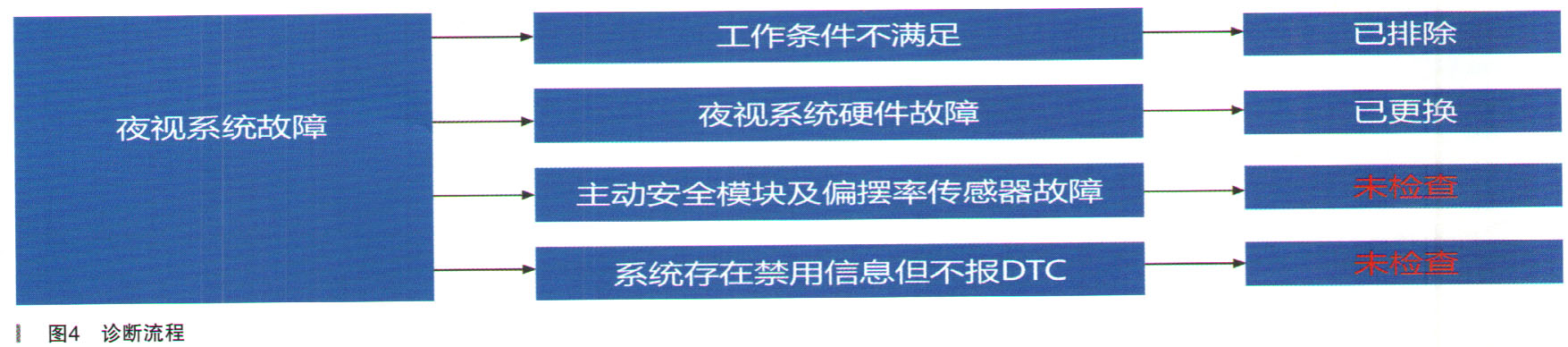

重新梳理诊断思路，按照新的诊断流程诊断，如图4所示。
