根据上述检查结果，由于故障点出在6134号LIN线上，征得客户同意后拆检左前门线束，检查结果为：X500到X505之间的6134号线路存在腐蚀断开，临时短接断线后故障没有重现，车辆恢复正常。
经过上述检查和验证，可以得出结论。

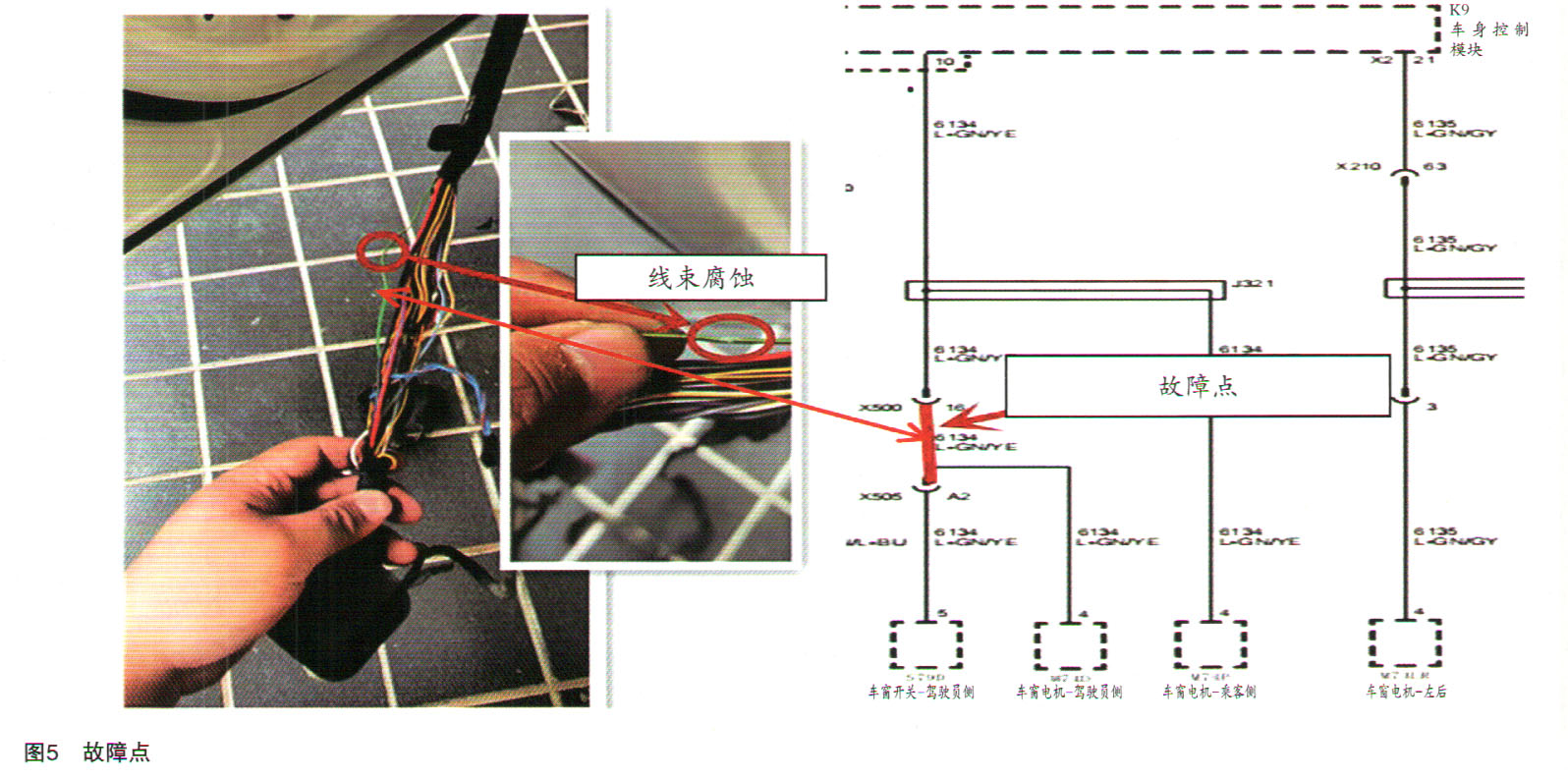

故障点：左前门线束中的6134号线腐蚀断路，如图5所示。
故障排除方法：更换左前门线束总成。
故障总结：该案例由于X500到X505之间的6134号线路存在腐蚀断开，导致6134号线断路从而导致
BCM与玻璃升降器和玻璃升降开关失去通信。
对于老旧车辆，由于其电气线路故障概率相对较大，针对LIN网络失去通信应当考虑网络线路是否存在故障。
当维修手册推荐的诊断步骤有限时，需要紧紧抓住DTC这一线索，重点分析相关系统的电路图，采取先整段再分段的测量方法，逐步锁定故障。
在测量两个执行器以上失去通信的情况时，要分析部件之间有无共线的线路，优先检查共线部位。
