·K诊断线路用于EOBD/CSG/NSV

    ·A-BUS串行线路用于报警系统管理

    ·LIN串行线路用于控制挡风玻璃雨刮和微光功能（通过连接NQS和CSP）

    ·LIN串行线路用于控制IBS和电压稳定器

    LIN网络（智能发电机系统）：

    IBS是“智能电池传感器”的缩写。IBS可以测量：电池温度、电池电流、电池电压。并帮助NCM计算电池的充电状态（SOC）。

    IBS通过LIN线路连接NCM，然后NCM在C-CAN网络上交换相同的信息。

    如果IBS和NCM之间的LIN线路中断或出现故障，则采用恢复策略，NBC通过模拟线路直接从电池获取电池电压信号。确定电池充电状态后，NCM立即检查电压稳定器，如果Stop/Start功能导致白动停止，该电控单元为一些实用程序稳定电压，包括NIT和NQS。

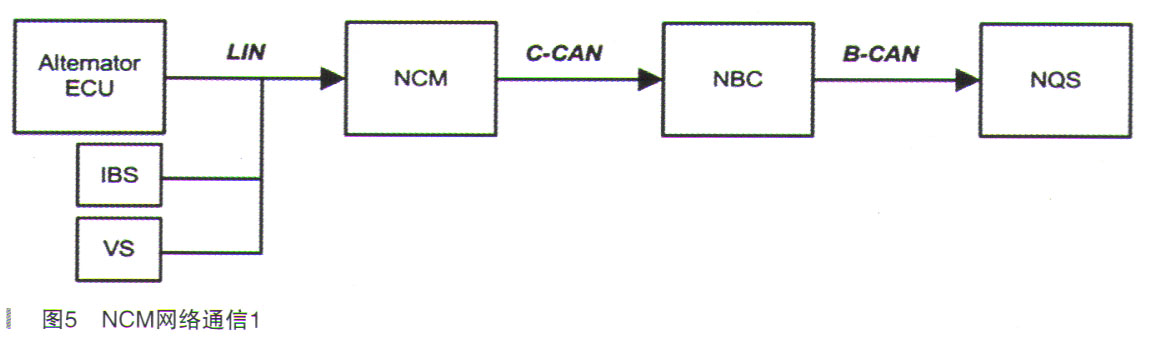

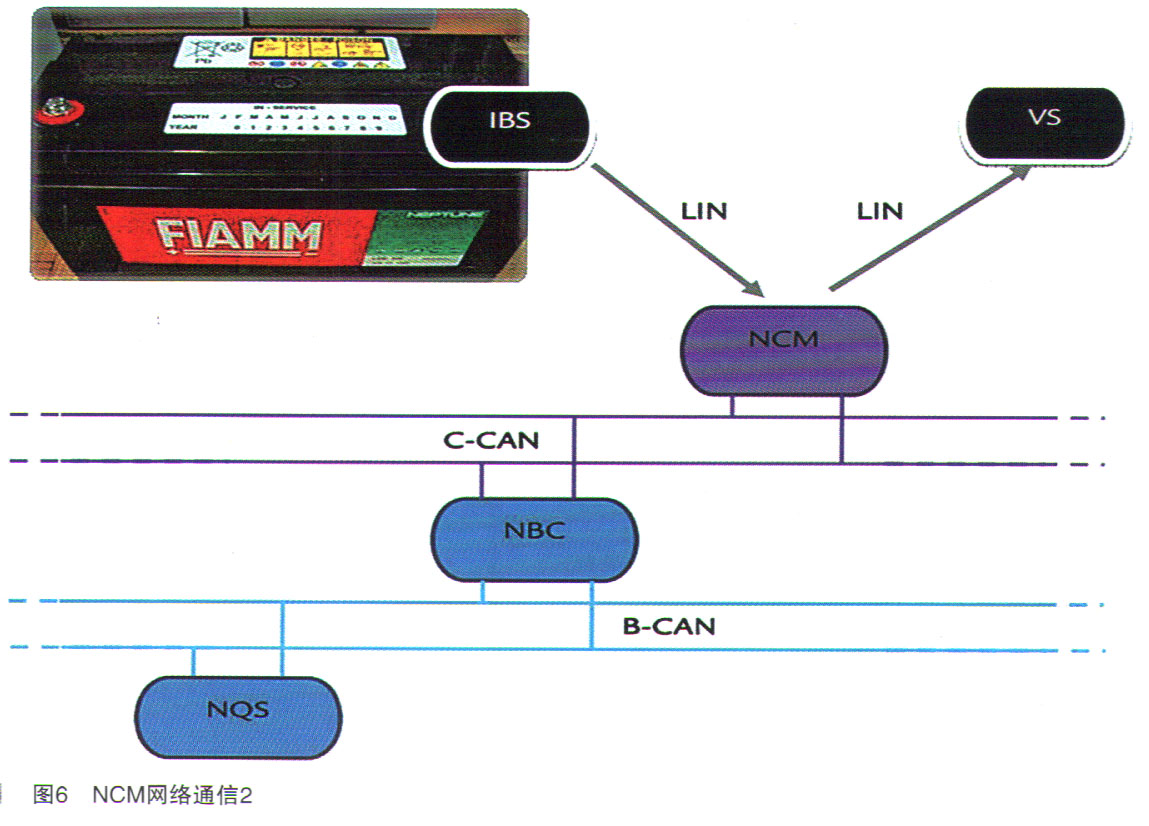

    NCM还用利用LIN线路与智能交流发电机通信并进行控制，如图5、图6所示。



    Motronic和IBS接收电压、电流和温度信号，计算电池状态，能确定电池电压目标值。它还通过NBC将电池电压值和故障状态（如有）发送至NQS。

    2．电路图

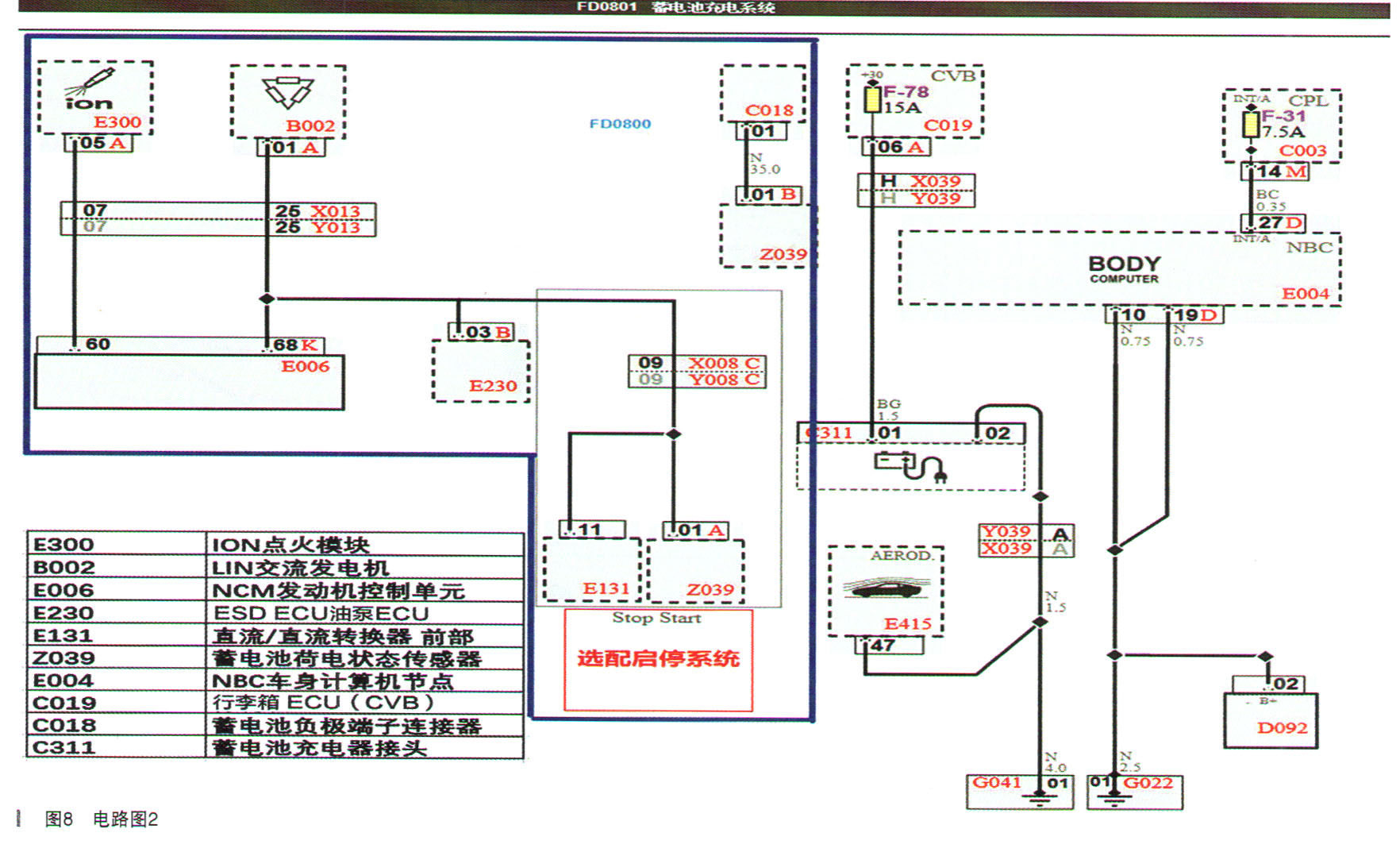

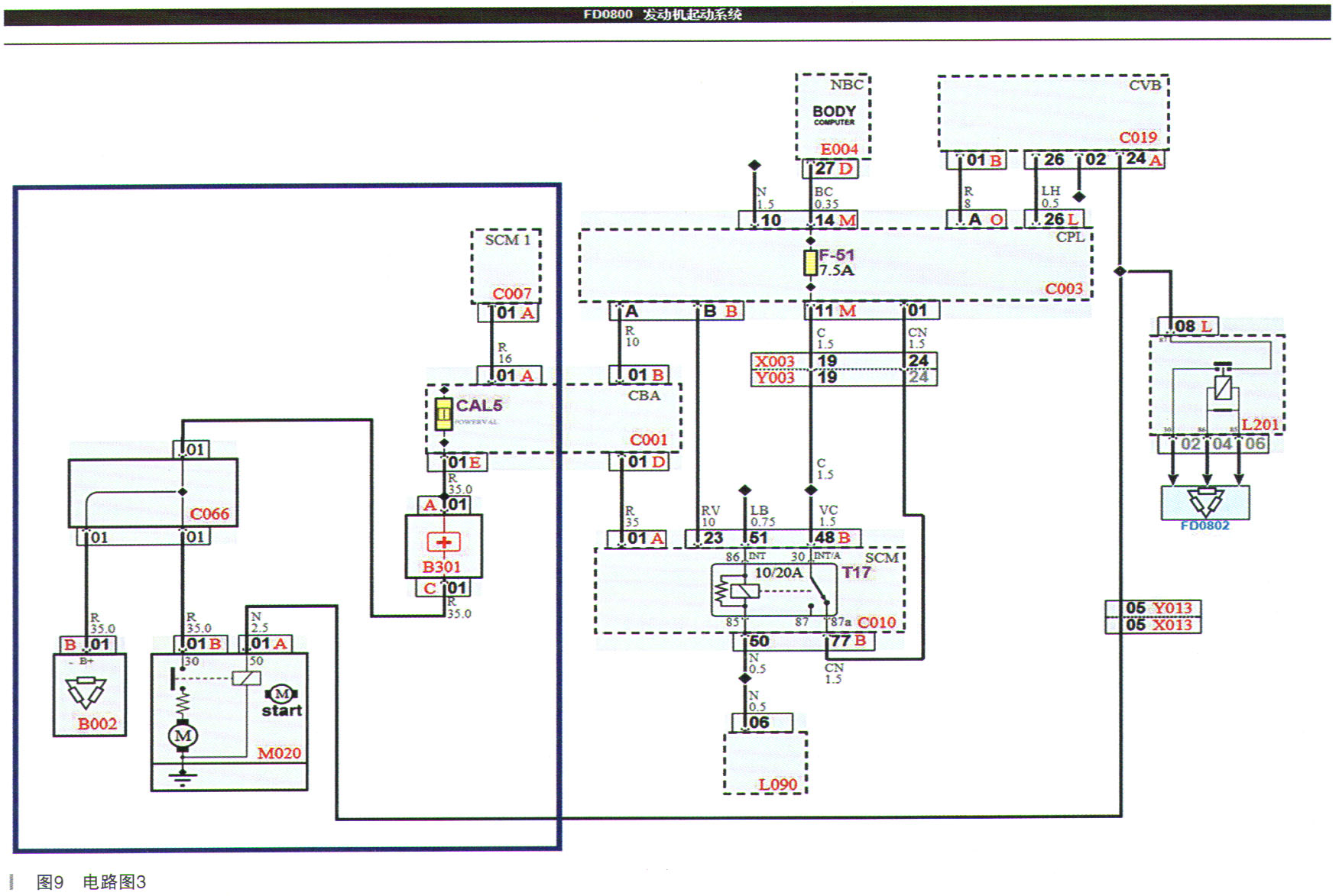

    电路图，如图7～图9所示。





    3．分析和诊断

    查询工厂技术诊断帮助，如图10所示。诊断帮助为检查ECU软件升级版本。经查询该车辆发动机控制单元软件并无更新。
