来源:汽车维修技师 作者:佚名 2022-07-03 09:07:43

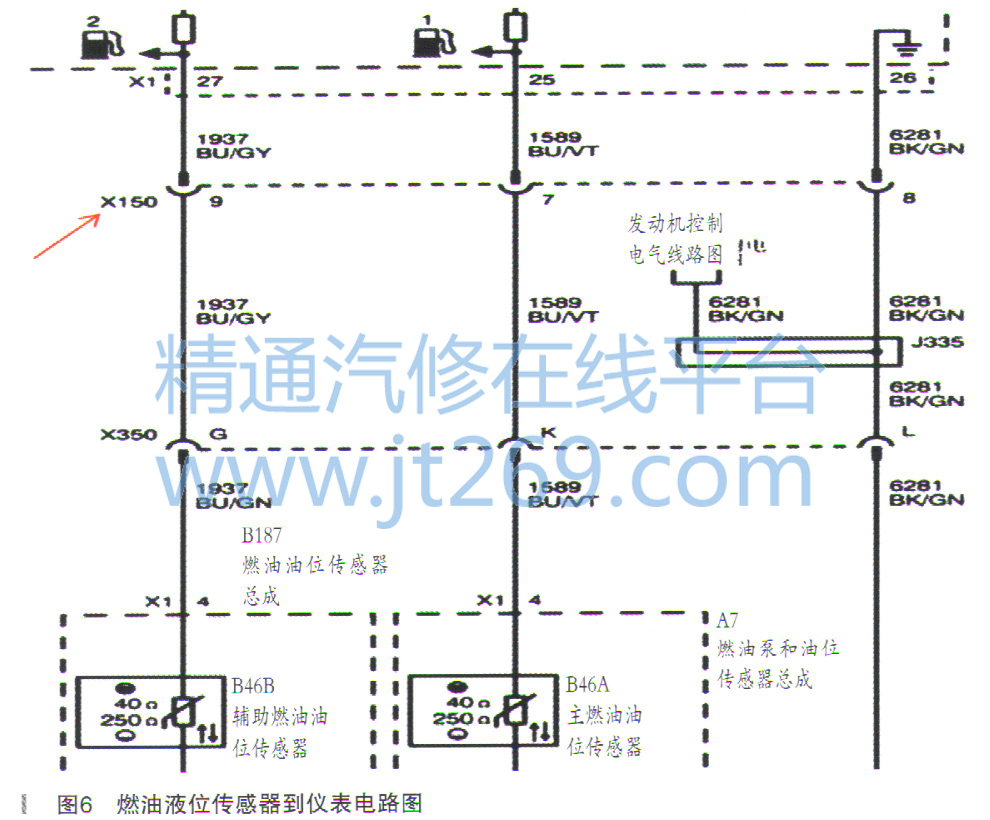

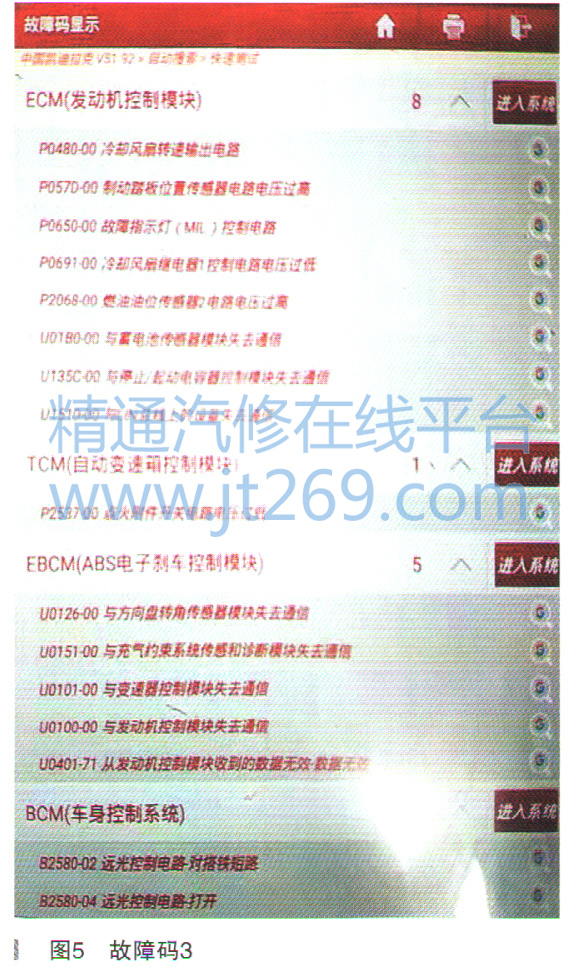

在之前检查搭铁的过程中,拆卸过保险丝盒(发动机舱右前)发动机控制模块。怀疑线束或某个插头有问题。读取故障码,如图5所示。故障码都是电路电压和通信故障。电路图如图6、图7所示。

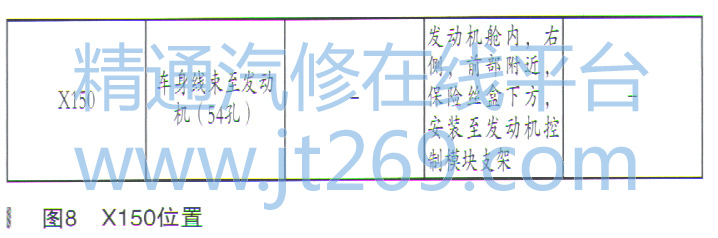

经过仔细查找电路图,发现一个共性,就是出现问题的线路都经过(X150)插头,如图8所示。
经检查也没有发现问题。
重新整理一下思路,先检查位置传感器到发动机控制模块之间的线束,发现制动踏板位置传感器的4号端子与发动机61 (X1)号端子存在断路。
4号端子与27(x50)号端子线束正常,仔细观察x50插头插针也没有发现异常。决定跨接一下线束试试,启动车辆读取故障码,制动踏板和油表液位指针正常,其他故障依旧。说明x50插接器确实有问题,又仔细检查一遍x50插接器,在插上的时候发现插不到位。
重新把插头插到位,启动车辆故障解决。
故障排除:修复插头。
故障总结:此故障是由于x50插头外壳上有两个固定销,其中一个坏了,导致公插头与母插头安装不到位引起故障。应该是在之前维修事故时没有注意。所以在以后维修车辆过程中一定要注意细节,避免给后期造成不必要的麻烦。
