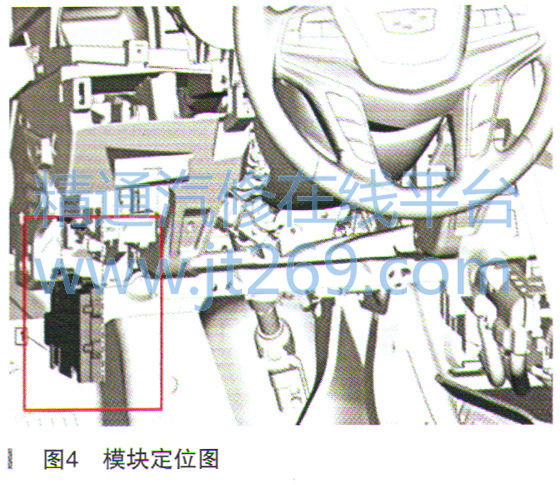

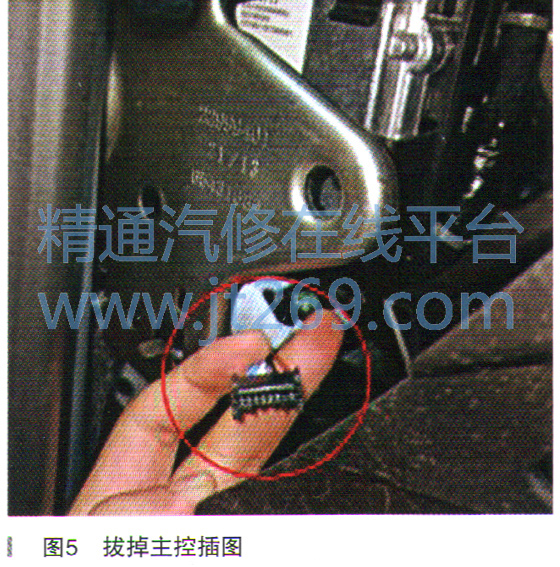

根据模块定位图（如图4所示）找到夜视系统模块并拔掉主控插头，如图5所示。
使用背插法测量插头的供电及搭铁，供电为13.96V，电压正常。
搭铁电阻11Ω，搭铁正常。
测量插头至仪表的数据线，电阻正常。
尝试拔掉摄像头同轴电缆，模块会出现与夜视摄像头失去通信的故障码，所以排除夜视摄像头故障。
插头测量均正常，尝试更换夜视系统模块，更换后并配置，夜视界面正常，故障消失。
正常道路试车，车辆夜视功能正常，正准备返回店内交车时，路过一减速带，车辆经过颠簸后，夜视系统再次出现花屏和维修提示。

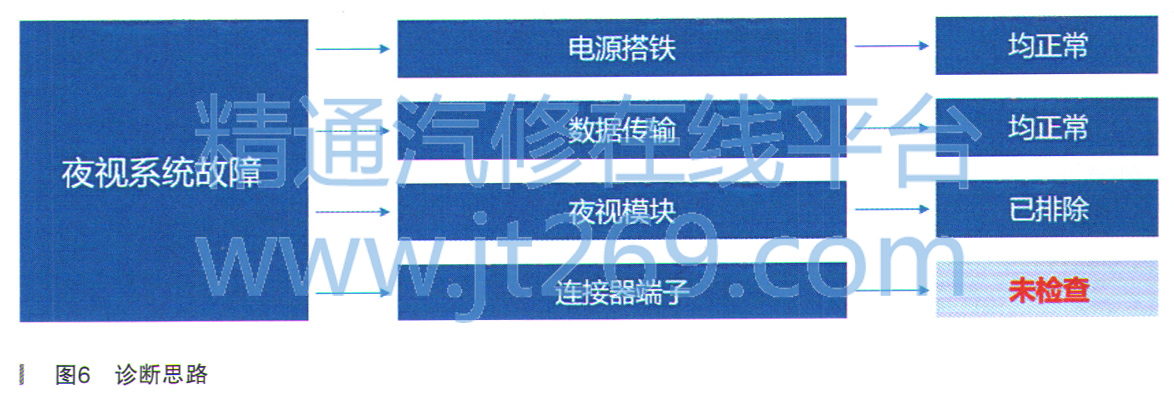

重新梳理诊断思路，开发新的诊断流程，如图6所示。
颠簸后夜视系统出现故障，结合之前排查的点，重点检查线束连接器连接情况。
