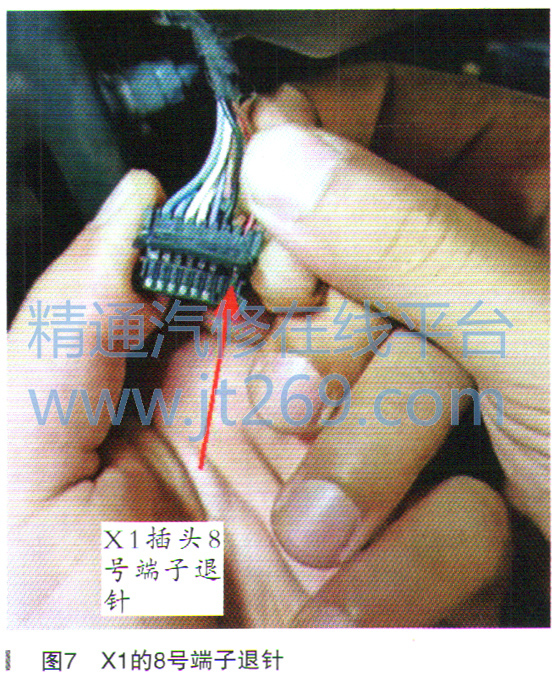

当拆下夜视系统模块插头后，尝试晃动插头各个线束，在晃动电源线束时，发现X1的8号端子轻松地从连接器中脱落，分解插头连接器，发现8号端子固定机构断裂，如图7所示。由于此连接器自下往上插在模块上，8号端子受颠簸脱落，8号端子为模块电源，导致夜视失效。

    重新固定处理线束连接器，固定端子，再次反复试车，故障彻底消失！

    故障排除：重新处理插头及固定端子。

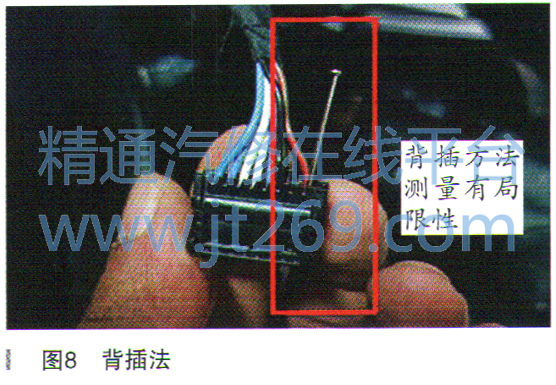

    故障总结：由于之前测量线路搭铁电源时，采用的背插法（如图8所示），检查后并没有检查各端子连接情况，导致故障再现。
