检修红旗世纪星水温偏高,冷却液常缺故障
来源:本站整理  作者:佚名  2012-05-15 08:32:16

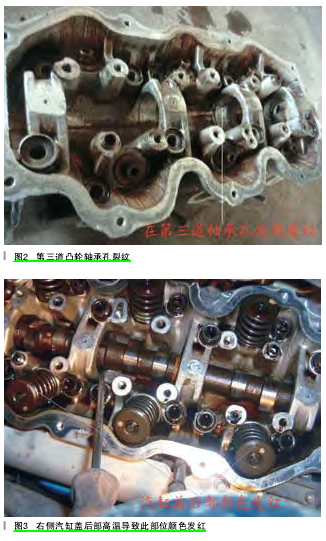

现在只有验证汽缸盖是否损坏。拆下发动机两侧的气门室盖,并把汽缸盖上面的油污清洁干净,用冷却液检测仪手动泵加压到 180kPa 进行测试,查找泄漏部位,奇迹出现了,居然在右侧汽缸盖凸轮轴第三道轴承的下方发现了几个水珠(如图 1 所示),因冷却液是红色的,很容易发现渗漏部位,如果不用冷却液检测仪进行加压测试,目视是不容易找到故障部位。拆下汽缸盖总成,分解出凸轮,发现第三道凸轮轴轴承座孔的下半圆处有一条裂纹(如图 2 所示),找到了故障点。此处裂纹可能是缸盖制造工艺问题或是更换冷却液操作不当(此车之后,还有几辆车水温高、经常缺水的车辆,一检查都是同一位置发生裂纹,在检查中发现,VG20 发动机右侧汽缸盖后部与前部或左侧汽缸盖相比,颜色发红,受过高温所致,如图 3 所示)。分析可能加冷却液时没有放气或气体没有放净。该车储液罐位置低,放气螺丝位置高,气体不容易放净(最好的办法是把储液罐的 3 根快牙螺丝拆下,把储液罐提起来,缸盖水套内的气体才能全部发出来),容易产生气阻的部位,冷却液循环不好,发动机右侧缸盖温度高时,冷却系统压力也高,在缸盖最薄弱处产生气腐蚀,在高温、高压下发生裂纹,冷却液从裂纹渗出,流入油底壳,与机油混合,从而造成发动机在高速行驶时水温过高、冷却液经常缺失。



故障排除:应更换右侧汽缸盖,由于一个新的汽缸盖报价7000多元,客户要求修复,故用氩弧焊把裂纹焊上,用磨床把凸轮轴轴承座孔加工好,安装完毕试车,高速行驶,水温正常,冷却液面不在降低,半年后回访,没有出现缺水现象,     彻底排除故障。



故障总结:该案例是因为缸盖裂纹引起的水温高、缺冷却液。该车的情况在发动机漏水故障中是很少见的,分析汽缸盖裂纹主要原因大都是缺冷却液、冷却风扇熔断片烧断、风扇继电器触点烧蚀、风扇电机插头脱落、温控开关失效等,导致冷却液温度过高,产生气阻,进而造成汽缸盖产生的裂纹,然后开始缺冷却液,开始不容易发现故障部位。目视检查发动机外部冷却系统,检查不到漏的地方,一开始只是冷却液每天见少,漏得严重时打开加机油口盖才能看到乳白色的油水混合物,说明有水进入油底壳,但是真正漏水原因和部位判断起来很困难,此案例最终是依靠“冷却液检测仪”帮助我们解决了问题。该故障判断和检修的过程也充分说明:维修人员在判断故障时,必须具有认真仔细和科学的工作态度,以及对客户热情服务的精神。能够结合发动机油底壳进水的故障现象,对相关部件进行细致的检测和分析。



在没有冷却系统测试仪的情况下,快速检查发动机冷却系中冷却液泄漏的方法。这种方法无须解体发动机。检查时,将空气压缩机的橡胶管接到散热器与储液罐的软管上,将压缩空气充入闭式水冷循环系统中,其压力为 290kPa(压力不可过高以免损坏散热器、胶管等),接着可以进行下列检查:



1.外部泄漏点的检查。如果散热器上、下贮水室、散热器、连接软管、水泵等处有泄漏,可明显地发现泄漏点。暖风水阀、暖风散热器承受不了高压,可以直接短接暖风水管,不走暖风水阀、暖风散热器,压力下降,可以排除暖风水阀、暖风散热器泄漏。



2.汽缸盖内部漏水的检查。从外表观察,发动机工作中排气管冒白烟。拆下火花塞,从电极上察看到沾水现象。若不拆火花塞,只拆排气管接头,将压缩空气充入冷却系后,转动发动机,排气管下端有水流出。VG20发动机,可优先拆下气门室盖         ,检查右侧缸盖第三道凸轮轴轴承处,观察汽缸盖上有无气泡或水珠出现,可以快速诊断故障。



3.机体内部泄漏点的检查。检查缸套、缸体破裂,汽缸垫水道损坏,导致冷却液与润滑油穿通,使润滑油里含有水分,油质变稀,数量增多。拆下油底壳后,充入压缩空气检查,观察汽缸体水套上有无气泡或水珠滴下来,发现泄漏点,可以快速诊断故障。



在找到故障部位后,面对客户提出修复汽缸盖的要求,我们想办法努力满足了客户的愿望,修复的汽缸盖保证了质量,为客户节约了维修费用,使客户非常满意。
