一汽奔腾B50尊贵型轿车换挡冲击
来源:本站收集  作者:佚名  2015-06-20 07:50:55

    一辆行驶里程约14.2万km的一汽奔腾CA7165AT4尊贵型轿车。车主反映:该车行驶中,从1挡升到2挡时有冲击,从3挡降到2挡时也有冲击。
    故障诊断:接车后首先试车验证故障现象,在车辆正常行驶过程中,从1挡升到2挡时和从3挡降到2挡时均有明显的换挡冲击,但其他挡位升降挡正常。根据该车自动变速器的结构原理分析,自动变速器控制单元(TCU)采集车速、发动机转速、自动变速器输入及输出轴转速、节气门开度、发动机负荷等信号,根据换挡控制程序控制换挡电磁阀S1和S2的接通和关闭,来改变液压油路的通断,进行1挡发动机制动操作和换挡操作,同时电磁阀SLC1、SLC2、SLC3、SLB1根据TCU输出的信号线性控制液压,用于控制至离合器C1、C2、 C3和制动器B1的液压,变换其工作状态,控制行星齿轮机构实现自动变速器的平稳换挡。分析认为造成上述故障的可能原因有ATF油位过低或变质、管路压力过低、TCU至自动变速器的线束有故障、换挡电磁阀卡滞或损坏、控制阀体内部堵塞、TCU损坏等。

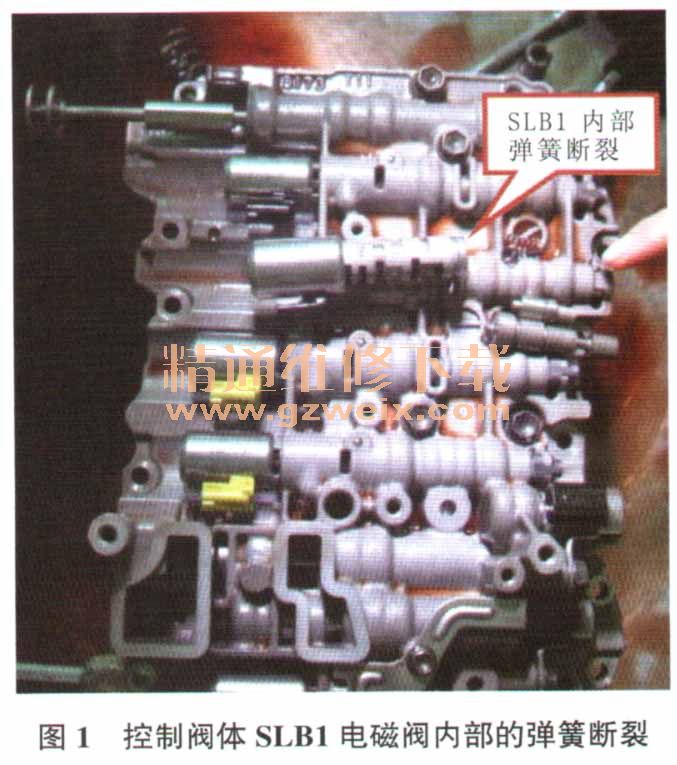

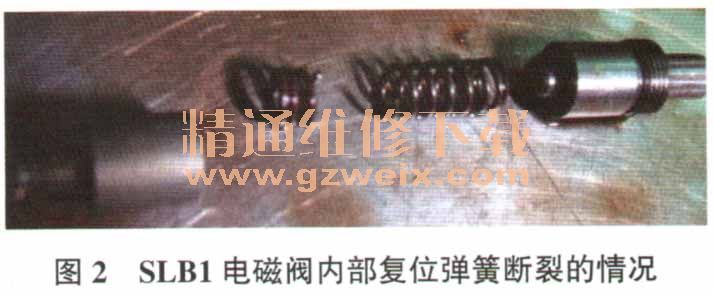

    按照先易后难的故障诊断原则,首先检查ATF油位及品质,按照该车自动变速器维修手册上提供的油位检查方法(使用F-ADS故障检测仪检查ATF油温并确保其在35 ℃~45℃,将车辆放置在水平地面上,将换挡杆换至P挡且不要启动发动机,拆下溢流阀和加注塞,检查'ATF是否从溢流孔溢出,如果ATF未溢出,则加注ATF直至溢出;启动发动机,检查ATF是否从溢流孔再次溢出,如果ATF未溢出,则加注ATF直至溢出,等ATF冷却至35℃以下,踩住制动踏板,在P挡至D挡各挡位间换挡,并在各挡位至少停留2s,执行2次换挡后返回P挡),ATF油位在正常范围内,并且溢出的ATF颜色粉红、明亮、无杂质,正常;在ATF温度正常时使用压力表测量自动变速器的管路压力,怠速时,D挡的管路压力为390 kPa(规定值为337 kPa~437 kPa ),R挡的管路压力为600 kPa(规定值为508 kPa~643 kPa ),失速时,D挡的管路压力为1 295 kPa(规定值为1295 kPa~1 500 kPa ),R挡的管路压力为1890 kPa(规定值为1 875 kPa ~2 106 kPa ),正常;测量TCU各端子至自动变速器相应导线连接器对应端子之间的线路,正常;用万用表测量换挡电磁阀的电阻,SLC1的电阻为5.5 0、 SLC2、 SLC3、 SLB1的电阻均为5.6Ω,锁止控制电磁阀SLU的电阻为5.3Ω,管路压力控制电磁阀SLT的电阻为5.6Ω,各电磁阀的规定电阻为5.0Ω~5.6Ω(20℃时),均正常;检查控制阀体(图1),发现换挡电磁阀SLBI内部的复位弹簧断裂(图2),其他机械阀正常,内部无异物。



    故障排除:由于换挡电磁阀SLB1复位弹簧断裂,而换挡电磁阀SLB1没有单独零件提供,只能更换控制阀体总成(零件号为FS5021100A)。更换控制阀体总成后试车,换挡冲击的故障消失,故障排除。


关键词:奔腾B50 换挡冲击
