根据电路图，断掉车身保险丝盒11号保险丝试车，雨刮果然如客户所说恢复正常。现在可以确定，前雨刮收到的12V的反馈电压信号来自与车窗有关的供电线。根据电路图检查11号保险丝还同时给导航／DVD播放器供电，在检查导航／DVD播放器供电时发现，客户自己在供电线上加装了行车记录仪，送是在外加装的，是否有影响？断掉加装的记录仪接线，试车故障排除。

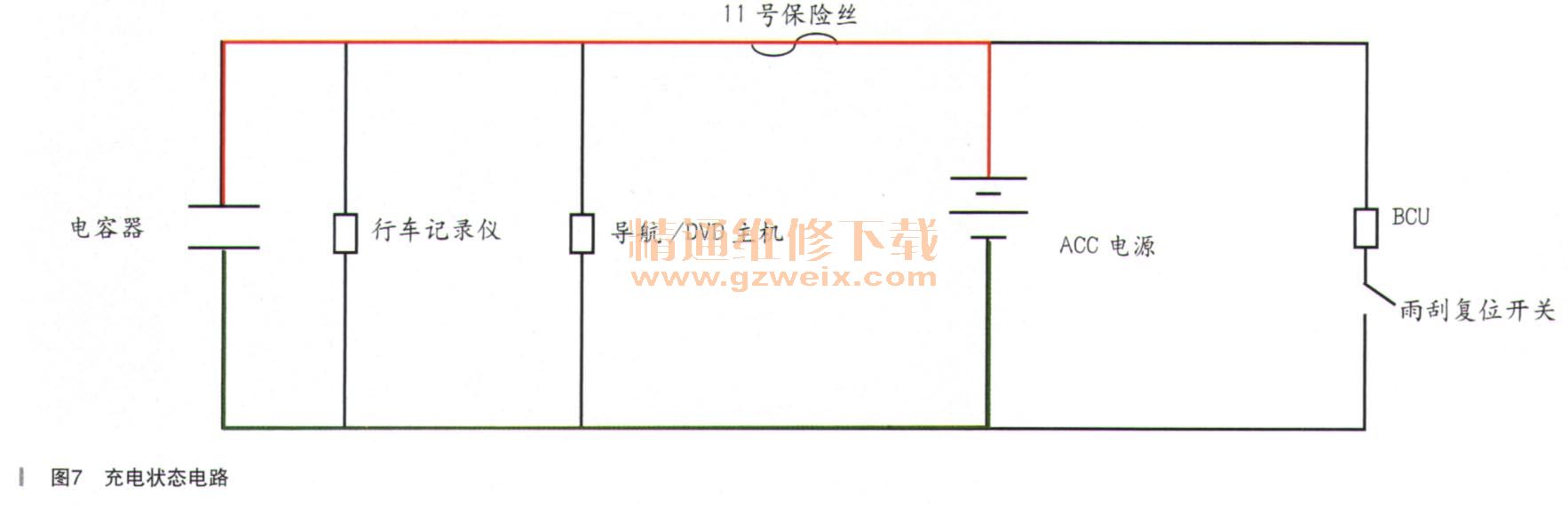

故障总结：这是一例典型的加装设备不妥的案例，技师事后对此加装电路用草图做了分析，知道了故障形成的原因。当点火钥匙打开时，电路走向如图7所示：充电状态似乎没问题，也不影响原车功能。
当点火钥匙关闭时，电路走向如图8所示：放电时问题来了，储存的电容电压继续在供电。
