江淮瑞风仪表工作异常检修
来源:汽车维修技师  作者:佚名  2017-06-24 08:51:53

    一辆行驶里程约12万km、配置HFC4GA3发动机的2012年江淮瑞风。该车行驶过程中,出现仪表盘上的指针偶尔会出现不正常的工作现象。正常行车时一,仪表上的所有指针会偶发性的下降,比如发动机转速表会由2000r/min突然下降到0,而实际转速正常,这时汽油表和水温表也会下降到。,同时仪表上的时钟变成12:00。另外还有一个故障现象—踩制动踏板时,音响显示屏会突然断电。

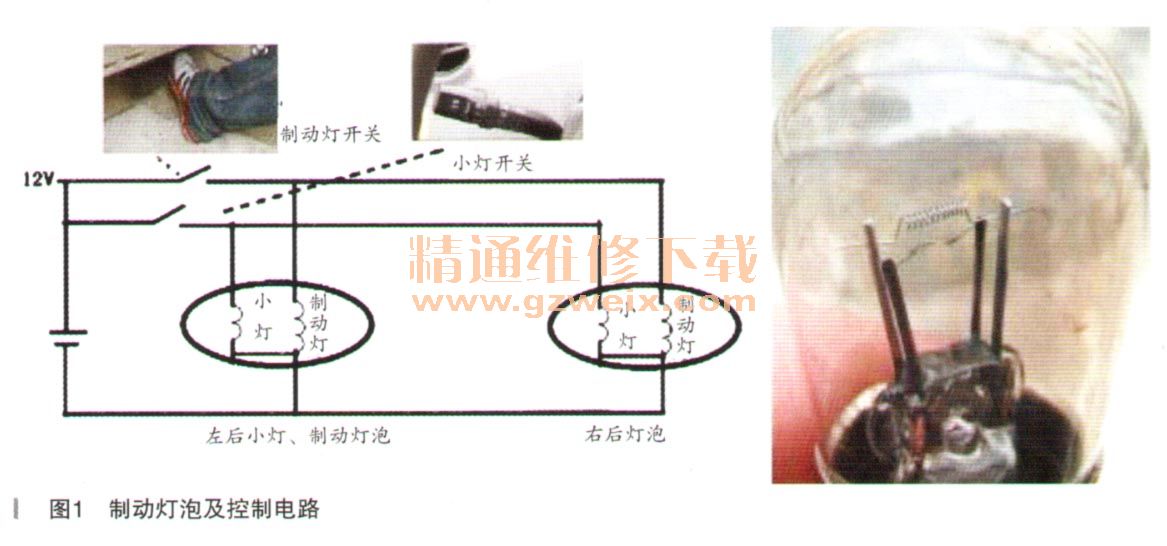

    接车后,对故障现象进行确认,当驾驶员踩下制动踏板时,车后的制动灯亮起,但如果打开小灯,再踩制动踏板时,则左后制动灯反而灭了。抓住这个故障特点,结合以前的维修经验可以知道,这种现象是由于制动灯泡负极接触不良引起的。工作原理如图1所示。

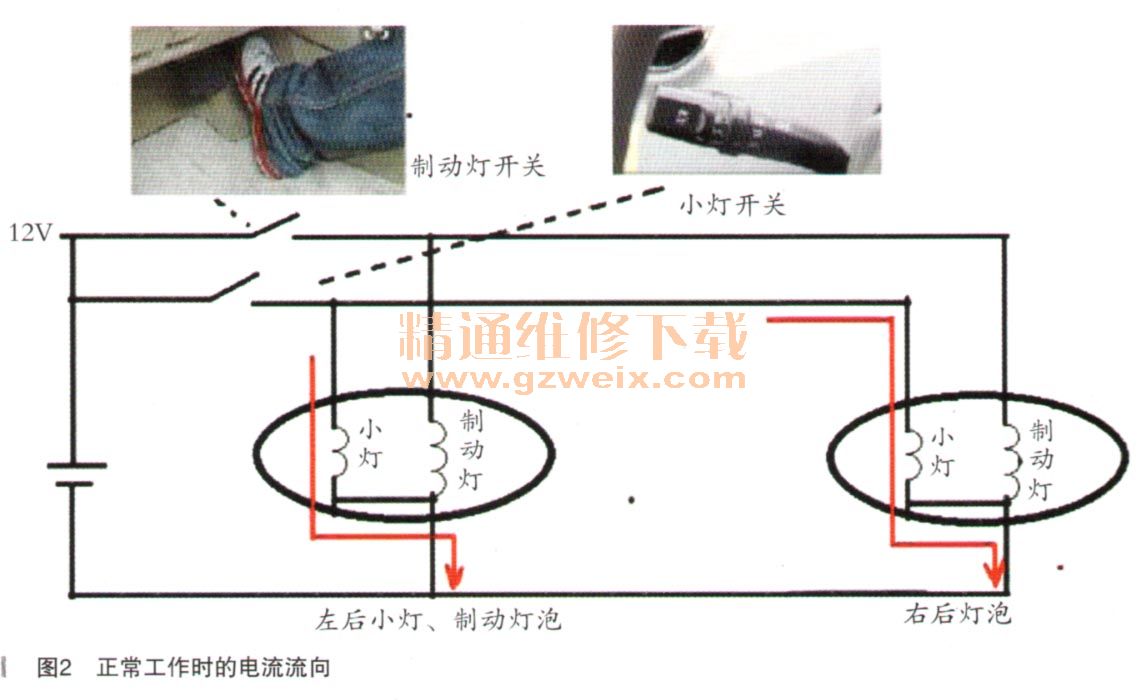

    实际上小灯和制动灯都是通过相应的开关接通后,给灯丝提供12V电源电压点亮灯泡,比如小灯工作时电流流向如图2所示中红色箭头方向。

    当左侧灯泡负极外壳与灯座外壳之间接触不良时,电流流向如图3所示。

    当踩下制动踏板的同时,打开小灯时,右后灯工作正常,而左后灯泡不亮,因为此时左侧灯泡的两个灯丝的正极同时为12V,而负极不与蓄电池负极相通,这样就不会形成电流,从而出现小灯也不亮,制动灯也不亮的故障现象。其电流上作流向如图4所示。

[1] [2]  下一页
