故障现象:仪表台上的制动蹄片磨损指示灯点亮。

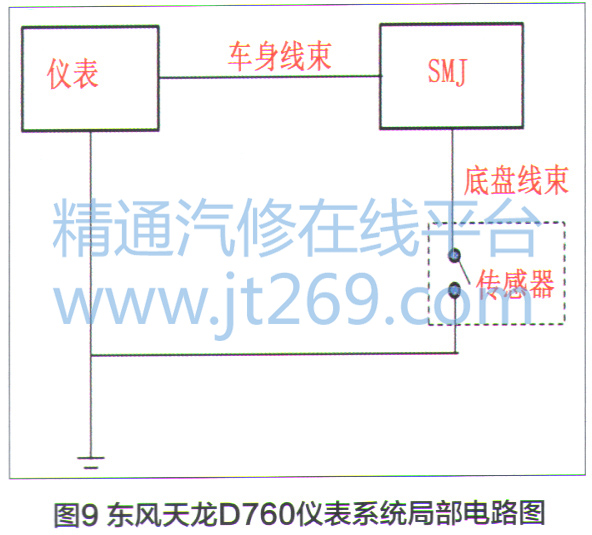

故障原因:根据图9所示的东风天龙D760仪表系统的局部电路图,导致仪表台上的制动蹄片磨损指示灯点亮的故障原因主要有:蹄片磨损传感器故障;线路故障。
诊断流程:

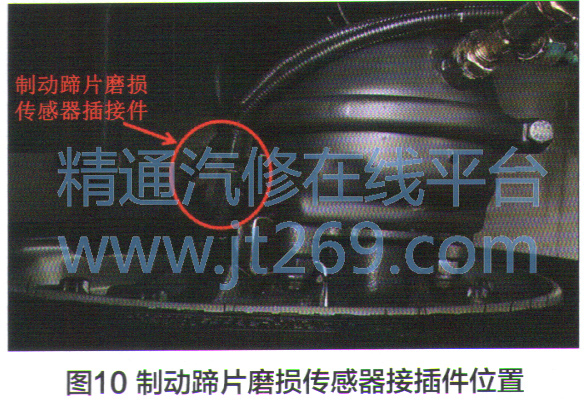

(1)检查制动蹄片传感器。举升驾驶室,拔下右前轮制动蹄片磨损传感器接插件(图10),用万用表检测传感器两端是否导通。若传感器两端导通,则检查传感器本体是否存在故障、检查制动蹄片是否确实磨损过量。若传感器两端未导通,则应检查线束是否存在故障。

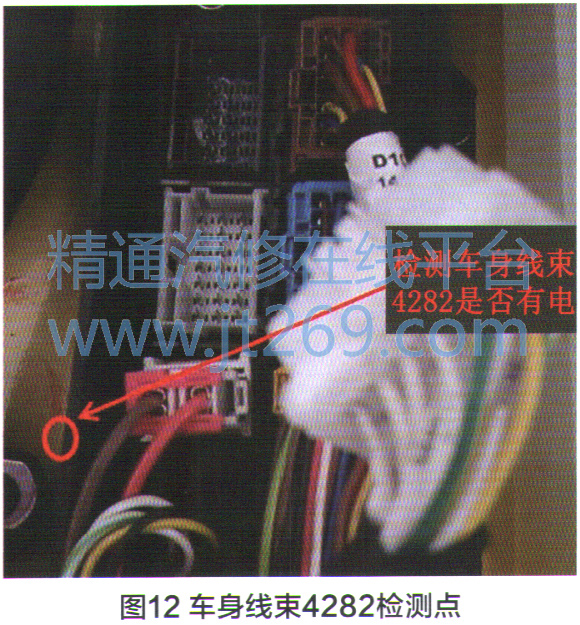

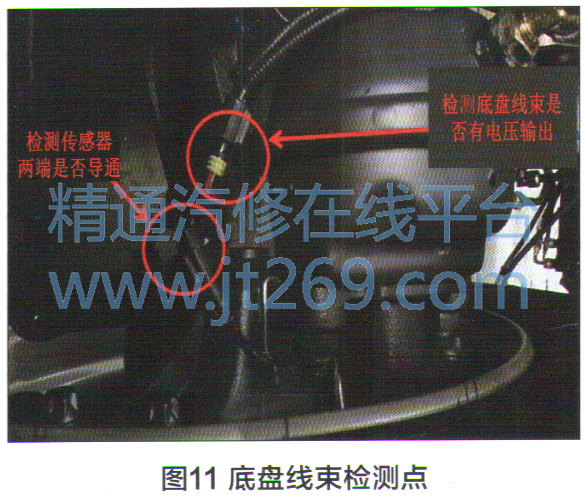

(2)检查线束。用万用表检测底盘线束(图11)是否有电压输出至传感器。如果有电压输出,则接插件存在接触不良的可能性较大;若无电压输出,则应继续排查线束。打开乘客侧SMJ盒,检查车身线束4282(图12)输出端是否有信号。若有信号输出,则说明仪表至车身线束之间的线路正常,接下来应检查底盘线束及SMJ盒接插件。若无信号输出,则应进一步检查仪表至车身线束之间的线路。

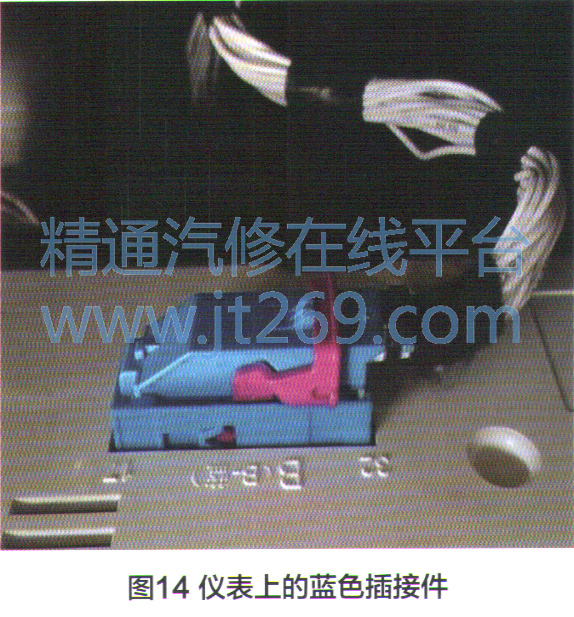

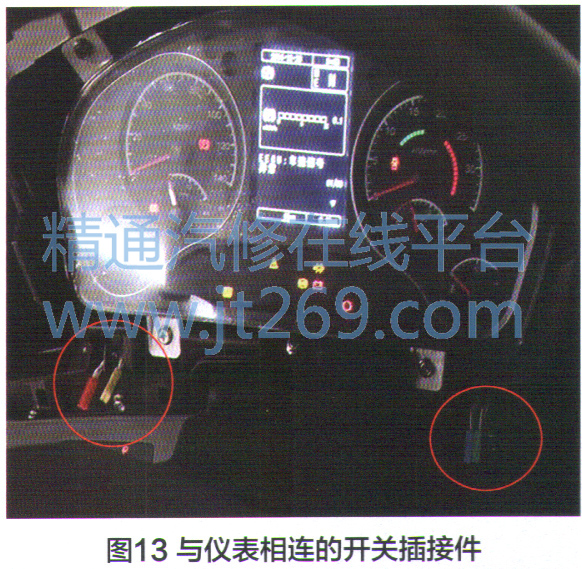

(3)检查仪表本身。打开左仪表面罩,拔下开关接插件(图13)及仪表蓝色接插件(图14),检测仪表台的输出端B27是否有电压输出。若B27端有电压输出,则检测车身线束及仪表接插件是否正常;若无电压输出,则说明仪表本身存在故障,应更换仪表。
