东风天龙D760北斗终端显示屏黑或白屏
来源:本站整理  作者:佚名  2022-06-20 08:11:50

 故障现象:北斗终端显示屏显示黑屏或白屏,如图1所示。

故障原因:导致北斗终端显示屏出现黑屏或白屏的故障原因主要有:系统供电不正常;系统接插件接触不良;蜘牛运行错误;硬件故障。
诊断流程:

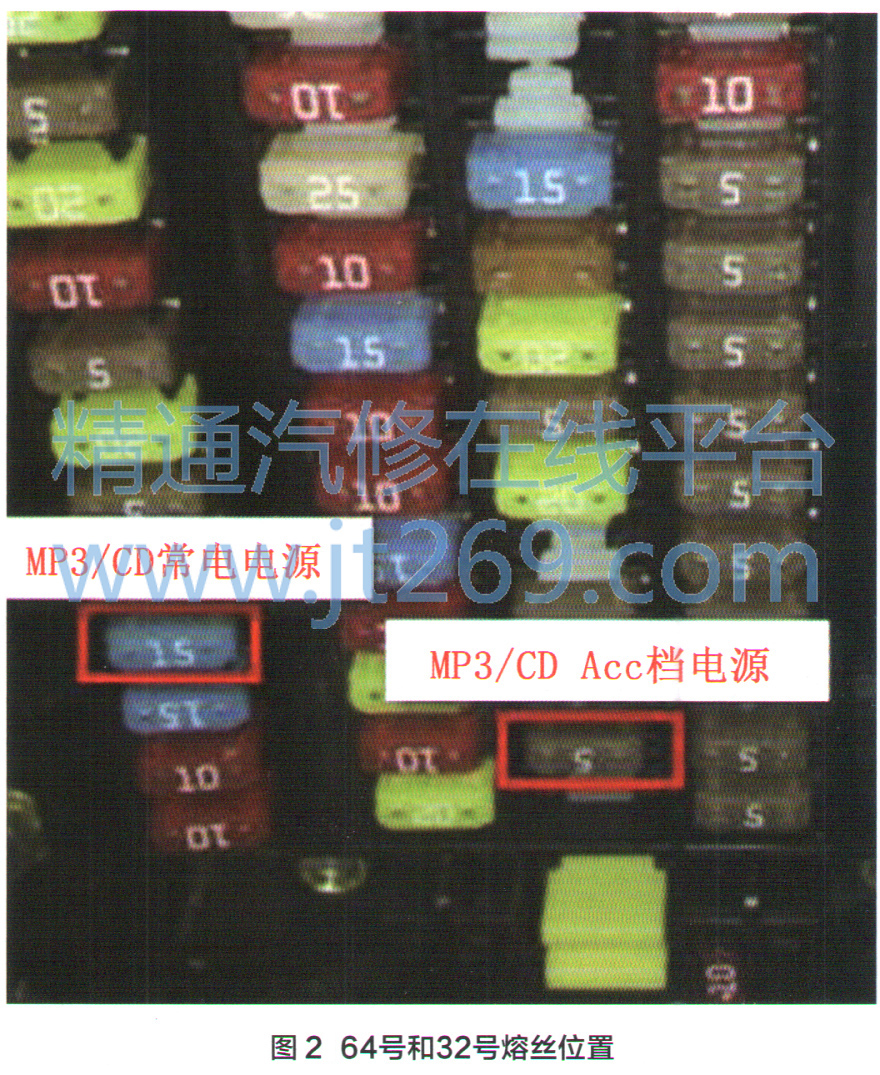

    (1)关闭点火开关,打开乘客侧内饰护板,根据贴装在内饰护板上的熔丝标签示意图,找到给显示屏系统供电的两路熔丝(图2):64号熔丝(15A,左列,从下往上数第4个)、32号熔丝(5A,中间列,从下往上数第2个);
    (2)用熔丝盒内自带的小夹子,分别取下64号和32号熔丝,检查是否有熔断的痕迹;
    (3)如果存在有熔断痕迹,更换新的熔丝后检查系统是否能正常工作;
    (4)如果系统仍然不能正常工作,则拆卸中控仪表面罩,取下显示屏主机,检查接插件,并拔插接插件后重新上电,检查系统是否恢复正常;
    (5)如果通过以上操作,北斗终端系统还不能正常工作,则判定是北斗终端本身存在问题,需要更换新的终端。
