故障现象:仪表台上显示“AMT离合器控制异常”的故障信息。
故障原因:
导致仪表台上出现“AMY:离合器控制异常”故障信息的可能原因有:离合器已磨损;离合器电磁阀故障;供气系统不正常;接插件或线束问题;离合器传感器故障;离合器周边部件故障。
诊断流程:
(1)连接PC诊断仪并读取故障信息。若
AMT系统存有故障码“0077一离合器未啮合,未传输扭矩”时,则说明离合器存在不能啮合的故障;

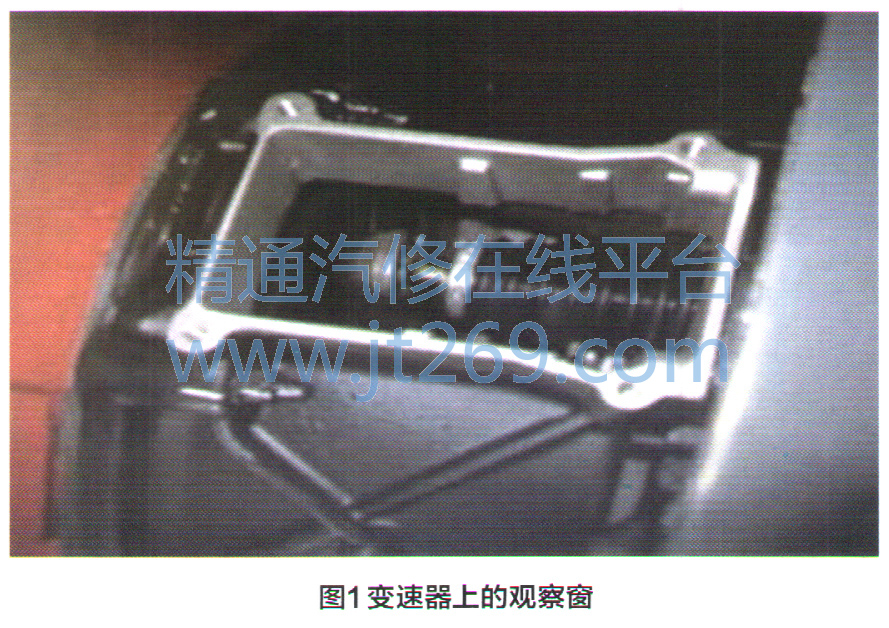

(2)若仪表台同时显示“IC:离合器磨损”,则应通过变速器下方的观察窗(图1)检查离合器的磨损情况,如果确实磨损严重,则应更换离合器;
(3)若仪表台上同时显示其他与离合器相关的故障信息,包括:“
AMT:离合器电磁阀控制输出端短路到地”“
AMT:离合器电磁阀控制输出端开路”“
AMT离合器电磁阀控制输出端短路到电源”或“
AMT离合器电磁阀机械故障”,则应检查变速器上的主线束是否存在破损或者接插件松动的问题,并判断离合器电磁阀是否存在故障;
(4)检查供气系统是否正常,若不正常则需恢复供气系统;
(5)若诊断仪读取的故障码包括:0034. 0035或007C,则应检查
AMT控制器左端接插件(车头方向),若有松动,则拧紧固定;若已损坏,则直接更换;
(6)若同时存在故障SPN 124(离合器行程信号错误),但仪表台上未显示“IC:离合器磨损”,则说明离合器传感器已损坏,应及时更换;
(7)检查离合器附件,包括:离合器控制器未密封或阀体堵塞、离合器匹配异常、离合器轴承发卡或损坏、离合器拨叉损坏、离合器杆卡住。若存在以上问题,则需及时更换已损坏或受影响的部件。
