一、新款奥迪Q5混合动力汽车的识别、基本工作原理
  （一）识别标记
   奥迪Q5混合动力四驱（Audi Q5 hybrid quattro）车与使用内燃机的奥迪Q5车相比，除在车型铭牌上有混合动力字母标识外，还有下述不同的特征之处，如图1所示。

   ①组合仪表上带有功率表和Hybrid这个显示；②发动机舱内的装饰盖板上有Hy-brid这个字符；③翼子板上有Hybrid这个字符；④行李厢盖上有Hybrid这个字符；⑤登车装饰条上有Hybrid这个字符；⑥EV-模式开关和带有tip-S功能的换挡操纵机构；⑦ MMl系统上有Hybrid字符显示。
   （二）奥迪混合动力系统的工作原理
   奥迪混合动力系统的工作原理如图2所示。

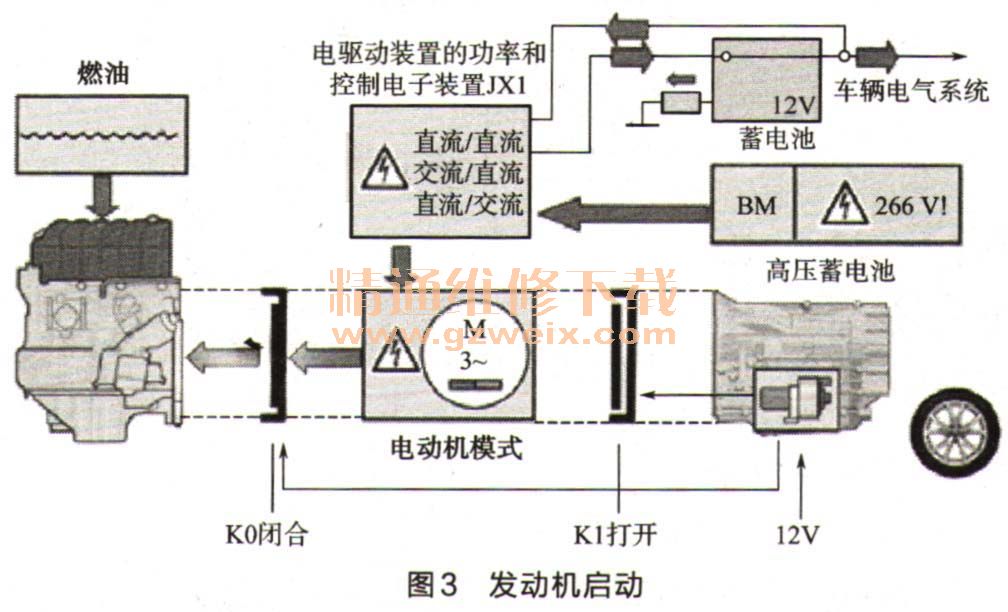

（1）发动机启动/止  如果系统认为驾驶人把车停住了，那么发动机立即就被关闭了。车辆一加速，发动机立即启动（与蓄电池电池充电状态有关），如图3所示。

（2）没有为高压蓄电池充电  发动机和电机一起来给车辆加速，电机由电蓄能器提供电能，与传统系统相比，车辆性能大幅提高，如图4所示。

（3）高压蓄电池和低压蓄电池同时充电  车由发动机来驱动行驶，发动机带动电机，来为高压蓄电池充电，如图5所示。

（4）EV模式  车辆只靠电机驱动来行驶，电机由高压蓄电池供电，如图6所示。

（5）发动机关闭时滑行/制动状态发动机关闭时滑行/制动状态下的能量回收模式制动能由电机转化成电能，并存储在高压蓄电池中，如图7所示。

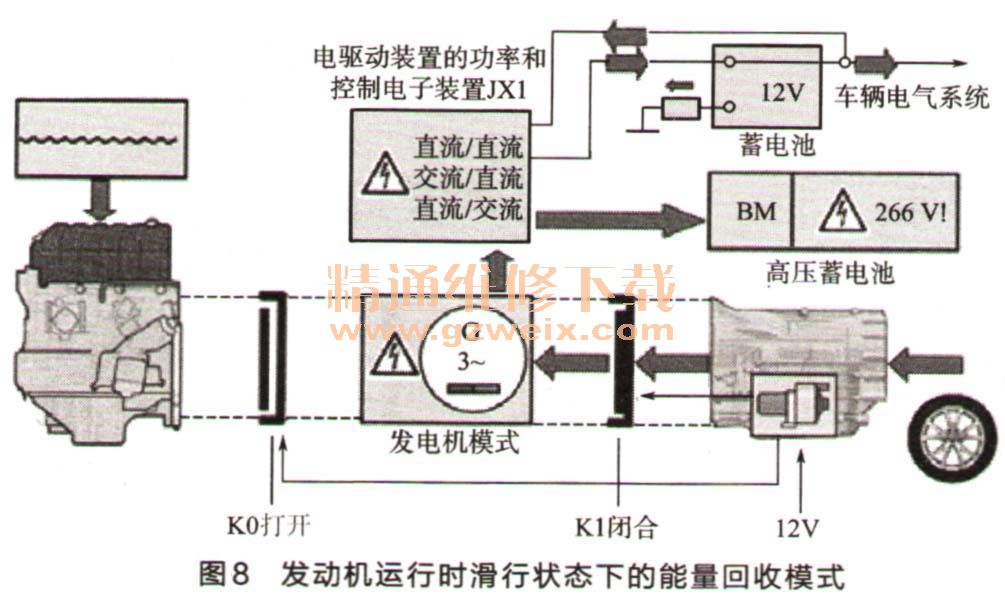

（6）发动机运行时滑行状态下的能量回收模式  车辆不消耗任何能量（惯性滑行）通过脱开离合器K0来使得发动机与电机分离开，根据车速，发动机处于超速断油状态或者关闭（启动由电机或者辅助启动机来完成），在能量回收过程中，电机作为发电机为12V车载电网供电，如图8所示。
