3.高压系统保养插头
该插头是高压
蓄电池两个部分之间的电桥,如果拔下这个保养插头TW,那么这两部分的连接就断开了。
如果在高压部件上或者在高压部件附近动用车削工具、成型工具或棱角锋利的工具,那么必须要拔下这个保养插头。要想切断电源(停电),请在诊断仪中进行相应操作。
(1)保养插头的开锁和上锁请关闭点火开关。要想接触到高压系统保养插头TW,必须打开行李厢内的高压系统保养盖板。这个保养插头就在

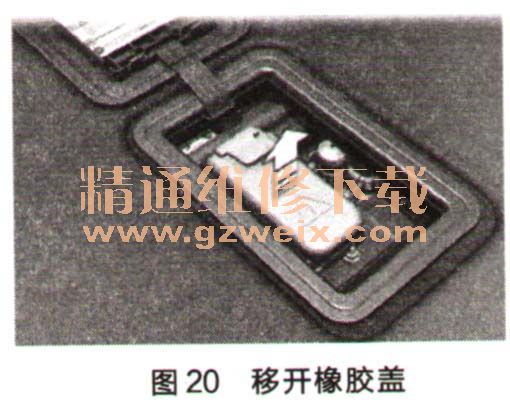

混合动力蓄电池单元AX1上的橘黄色橡胶盖下,因此必须先移开这个橡胶盖,如图20所示。
(2)拔下保养插头要想关闭高压装置,一个途径就是操作保养插头,因为该插头是高压

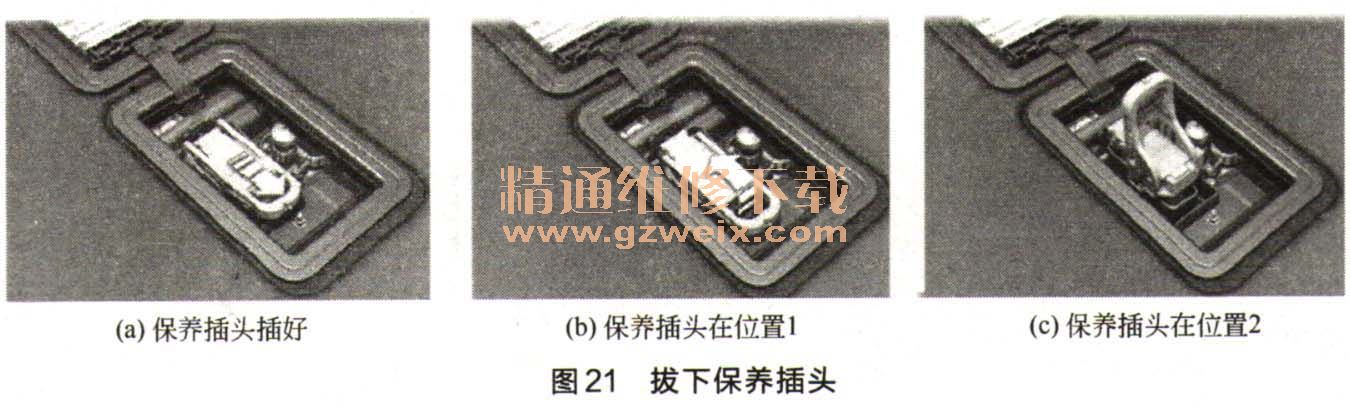

蓄电池两个部分之间的电桥。具体来说就是该插头有两个确定的开关位置,如图21 (a)所示。
在位置1时,安全线被切断如图21(b)所示。
在位置2时,
蓄电池两个部分之间的串联连接被断开,如图21( c)所示。
这时可以将保养插头从支架上拉出,高压装置就被关闭,应检查停电情况(也就是验电)。
4.保养插头内的熔丝

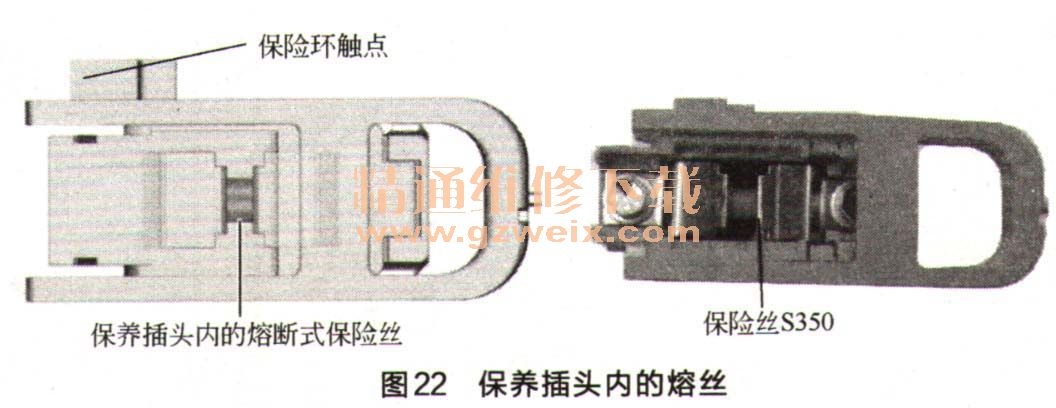

保养插头内有一个高压装置熔断式熔丝,其规格是125A,如图22所示。
要想让高压系统再次恢复工作,请按相反顺序将保养插头回位。再次工作时的测量操作的细节详见故障导航。只有受训合格的高压电技工才可以拔这个保养插头,以保证装置处于停电状态。
