剖析奥迪Q5混合动力汽车新技术
来源:本站整理  作者:佚名  2016-02-18 10:08:38

    六、高压系统
(一)高压线、高压插头
   在高压系统内要完成IT线路结构转换。I代表绝缘传递电能(通过单独的、对车身绝缘的正极导线和负极导线)。T表示所有用电器都采用等龟位与车身相连,该导线由控制单元J840在绝缘检查时一同监控,以便识别出绝缘故障或者短路。
   1.高压线
   高压装置的导线与其他车载电网和12V电气系统用的导线是有明显区别的。由于电压高、电流大,所以高压装置导线的横截面积要明显大一些,且使用专用的插头触点来连接,如图49所示。

为了让人们注意高压电的危险性,所有生产厂商均已达成一致,高压导电线都制成橙色的。一为避免安装错误,高压线都有机械编码,并在一个插接环下面的颜色环上做了标记。
另外,高压线的圆形触点上也有机械编码。在高压车载电网中,所有插头都有防接触层,所有高压导线都有厚厚的绝缘层和一个波纹管(多加了一层抗刮磨层)。
   高压装置内有如下线路段:从高压蓄电池到功率控制电子装置的两根高压线(P1、P2);从功率控制电子装置到电驱动装置电机的三根高压导线(P4、P5、P6);从功率控制电子装置到空调压缩机的一根双芯高压线(P3),其说明如表7所示。

   2.高压插头

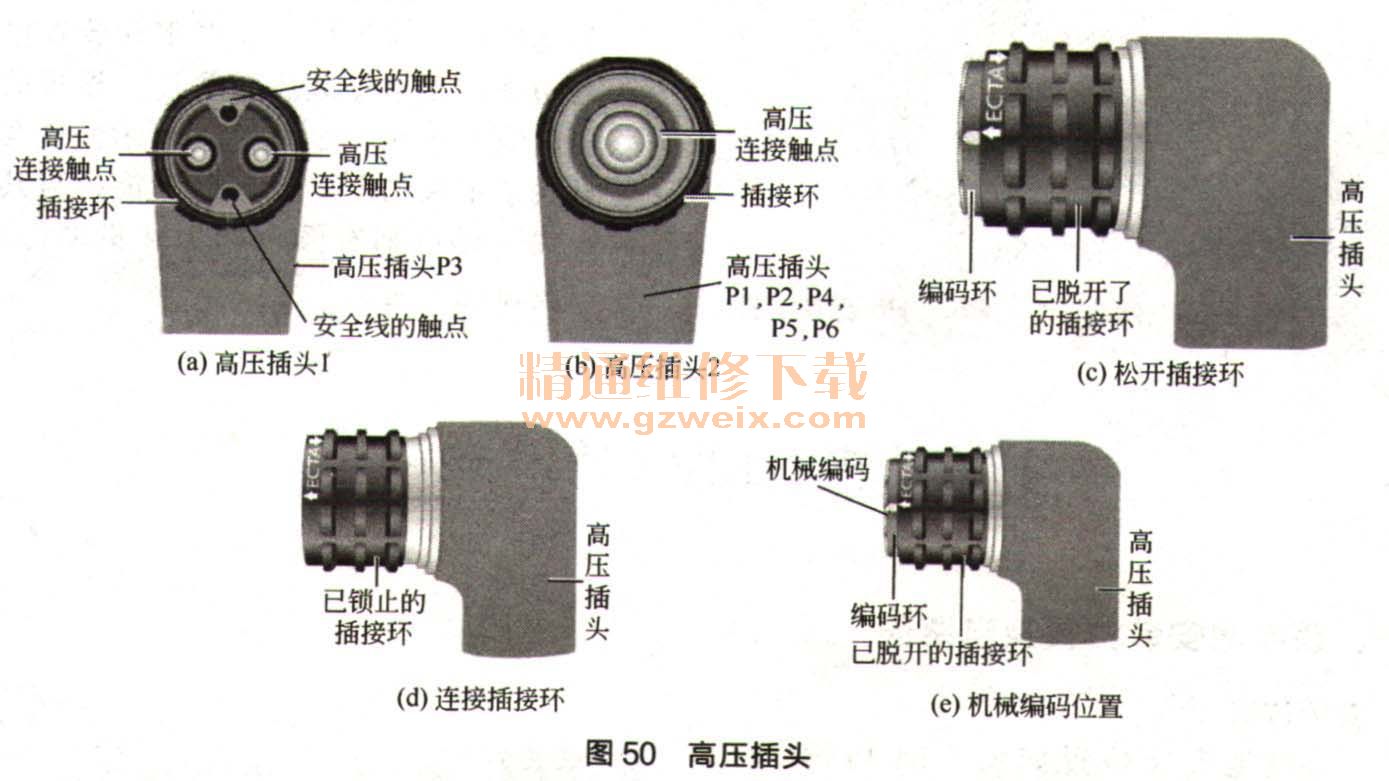

(1)高压插头触点导线高压插头P3与其他导线插头是不同的,该插头是双芯的且有一个双圆形触点和两个用于安全线的触点,如图50(a)、(b)所示。
(2)编码环如果向上拔出并松开插接环的话,就能看见环编码的颜色,如图50 (c)所示。在插上插头后,必须向下压插接环,直至其卡止,这样才算真正接好,如图50 (d)所示。

(3)机械编码除通过颜色环标出编码外,高压插头和接口上还有机械编码,如图50 (e)所示。
(二)功率控制电子装置的连接

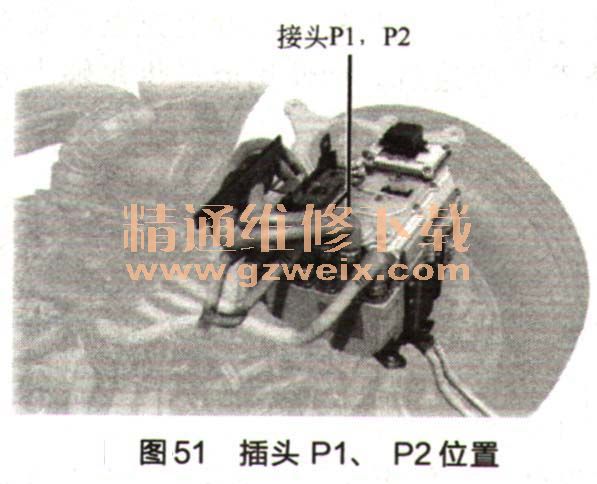

(1) P1、P2----从高压蓄电池到功率控制电子装置  P1、P2从高压蓄电池到功率控制电子装置(混合动力蓄电池高压线束PX1)是通过两根橙色的高压线连接的,如图51所示。这两根导线是单极的,都有屏蔽功能,各有各自的电位。

(2) P3----从功率控制电子装置到空调压缩机  空调装置因空调压缩机的原因而成为Audi Q5 hybrid quattro车高压装置的一部分。这种新颖的操控方式的优点在于,即使内燃机不工作,也仍能对车内空间进行空调调节。该空调装置视蓄电池充电状态来工作。如果高压蓄电池的充电量下降,那么系统会自动启动内燃机来给高压蓄电池充电。
   空调压缩机是通过一根双芯导线与功率控制电子装置相连的,如图52所示。采用颜色标识和机械标识来防止弄混高压线。

   该导线是双极的,带有屏蔽功能和安全线。如果将该导线两个插头中的一个拔下,那么这就相当于拔下安全插头,也就是说高压系统被关闭了。

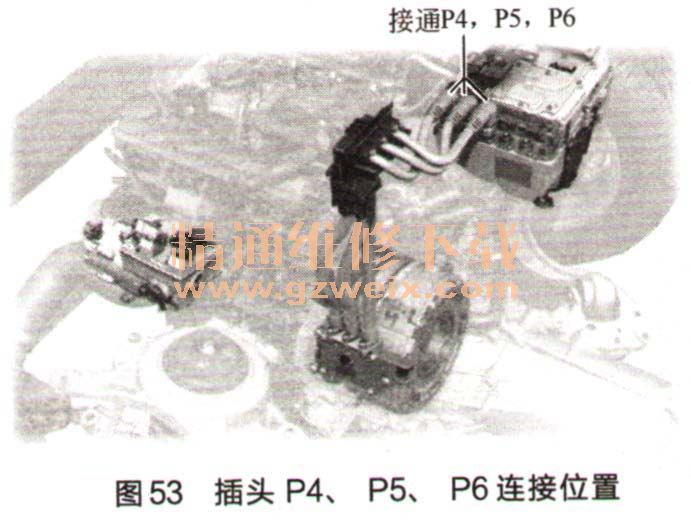

(3)P4、P5、P6----高压线束PX2  在功率控制电子装置内,将高压蓄电池的266V直流电通过DC/ AC变压器转换成三相交流电(三相电流),用于驱动电驱动装置电机。电驱动装置电机与功率控制电子装置是通过3根短的高压电缆连接的,如图53所示。这几根导线是单极的并带有屏蔽功能,与其他导线一样也都有颜色标识和机械标识,以免彼此弄混。
