剖析奥迪Q5混合动力汽车新技术
来源:本站整理  作者:佚名  2016-02-18 10:08:38


 (三)安全理念
  1.绝缘控制
    每30s用高压电网上的系统电压进行一次绝缘测量。就是要识别整个高压回路上的绝缘故障,整个高压回路包括高压蓄电池内部、动力线、功率控制电子装置、电驱动装置电机的三相线和连接空调压缩机(包括空调压缩机)的导线。如果有绝缘故障,那么组合仪表上会有信息,提示用户去服务站寻求帮助。
  2.  带有安全插头TV44的安全线

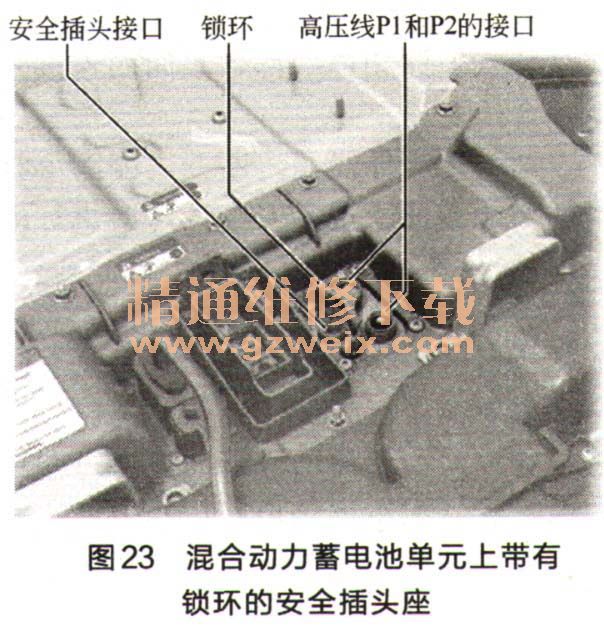

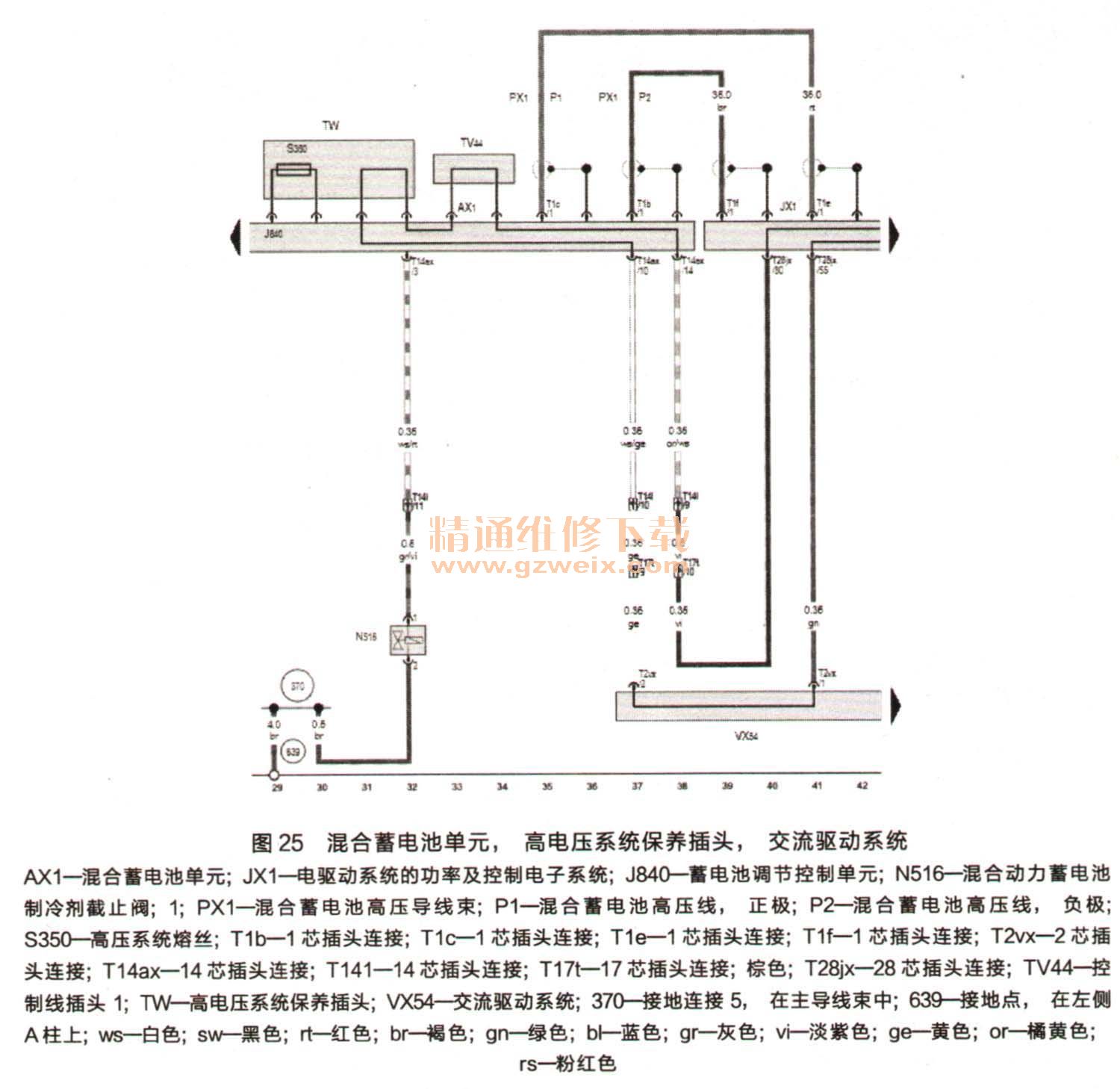

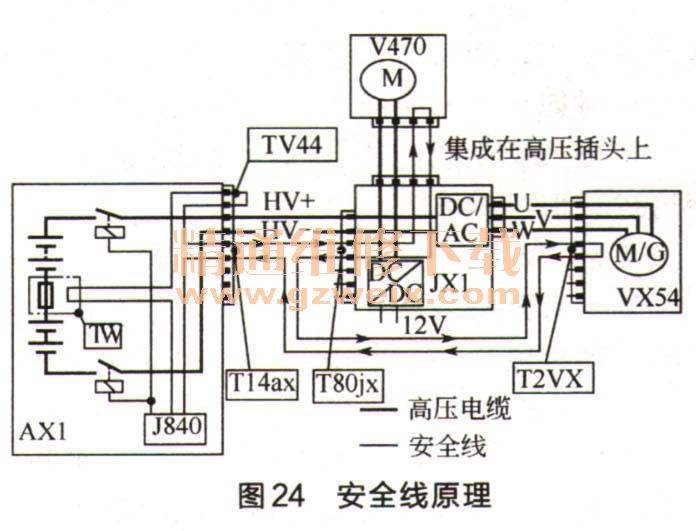

    安全线是环形结构的,它穿过所有的高压部件。功率控制电子系统提供一个信号,控制单元J840会分析这个信号。如果安全线中断,那么高压触点也就脱开,于是高压系统就被关闭。在高压部件脱开或者拔掉高压线时,安全线就中断,其电路控制图、原理如图23、图24所示。它包含一个机械元件和一个电气元件,如图25所示。





  3.  安全线接合
    高压装置的所有部件都是通过一根单独的低压线呈环状彼此相连。部件之间的连接采用常开触点式,当所有部件都可以工作时,常开触点就接合了。
    这时如果在安全线上加上电压,那么电流就可以流动,因为导线并未断开。能测得有电流,这也是安全线的所有部件都能工作的一个证明。就功能方面来说,安全线与白炽灯泡的冷监控相似。
  4.安全线中断
    如果常开触点脱开(比如因为某个部件无法工作或者安全插头已拔下),那么安全线就中断。加载电压后也无电流流过,这就表示高压装置不能工作了。
检查安全线是接合还是断开,这个工作由混合动力蓄电池单元内的蓄电池调节控制单元来完成。如果该控制单元判断出安全线是断开着的,那么它就不会去操控高压触点,于是高压蓄电池与高压装置之间的连接就中断了。
   5.  安全插头TV44
    开始本工作前,必须拔下保养插头,只有奥迪培训合格的高压电技工才允许执行此项工作。

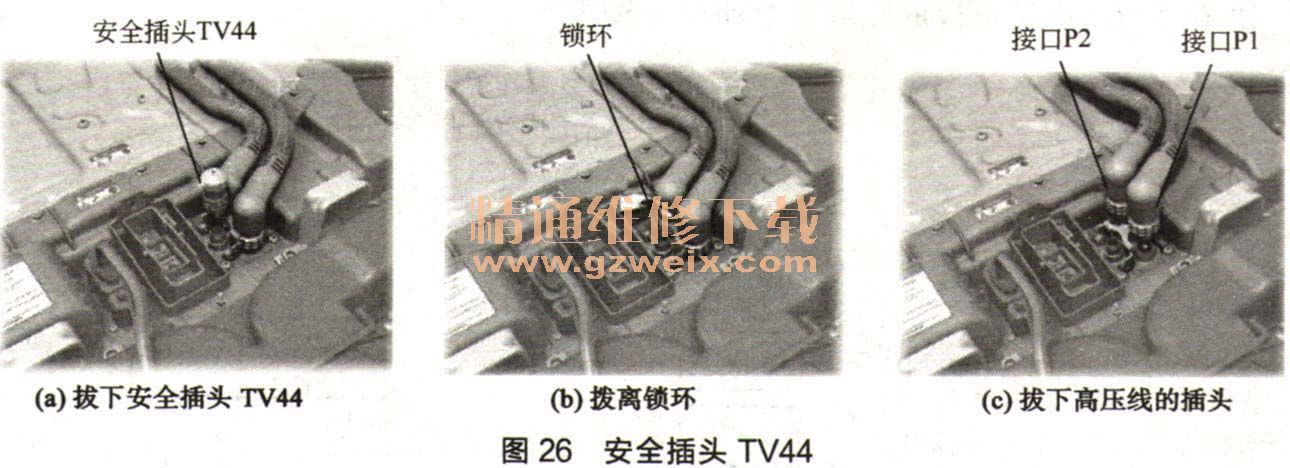

    只有在先拔下安全插头TV44后,才允许断开混合动力蓄电池单元的高压线。必须向上拔出插接环,才能断开安全线,且蓄电池管理控制单元才能通过高压触点来断开高压蓄电池连接,如图26(a)所示。

只有在事先拨离锁环后[图26(b)],才能拔下高压线的插头[图26(c)]。由于断开安全线,所以高压线触点上就没有电(无电压),在拔高压线时就不会遭到电击。
    与此相反,只有在将锁环拨至两个插头上后,才可以将接功率控制电子装置的高压线与混合动力蓄电池单元相连。然后才允许插上安全插头。也就是说,与安全线协同工作时,只有当插好安全插头后,高压装置才会通电‘插上高压接头的操作必须在无电流时进行。
   6.绝缘测量

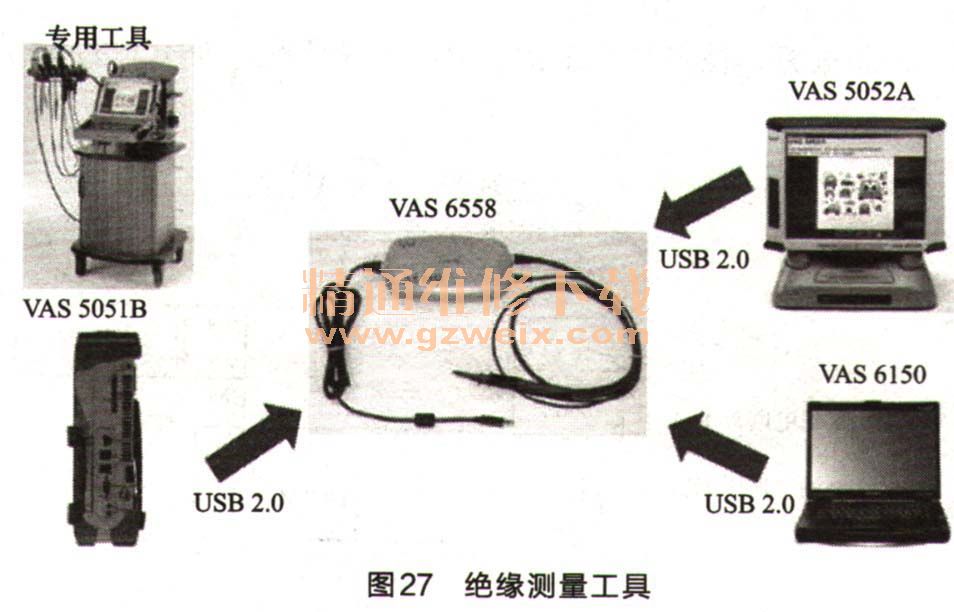

    绝缘测量工具的测量头VAS 6558,用于验电和检测绝缘电阻在测量绝缘电阻时,测量电压最高可达1000V的直流电压,如图27所示。

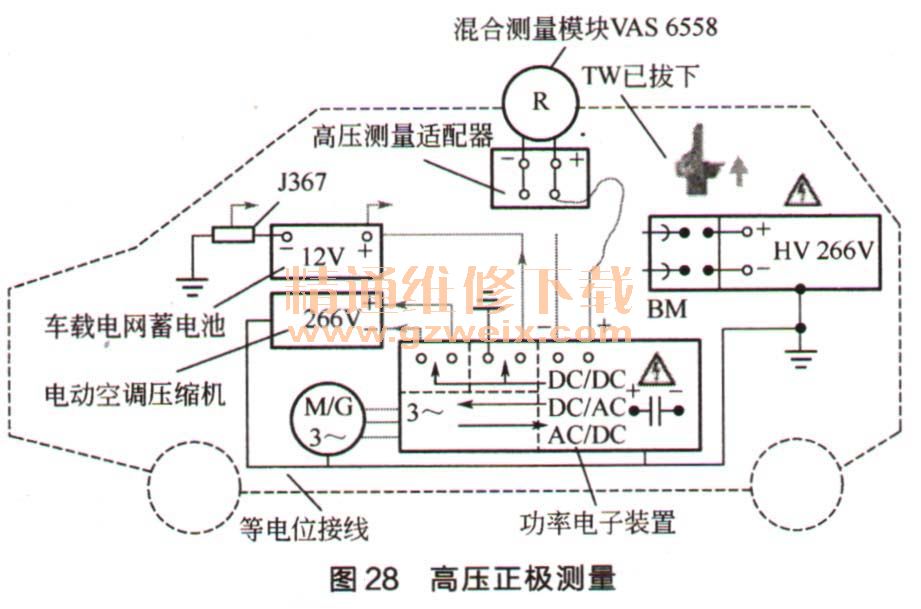

①测量1。高压正极的绝缘检查如图28所示。

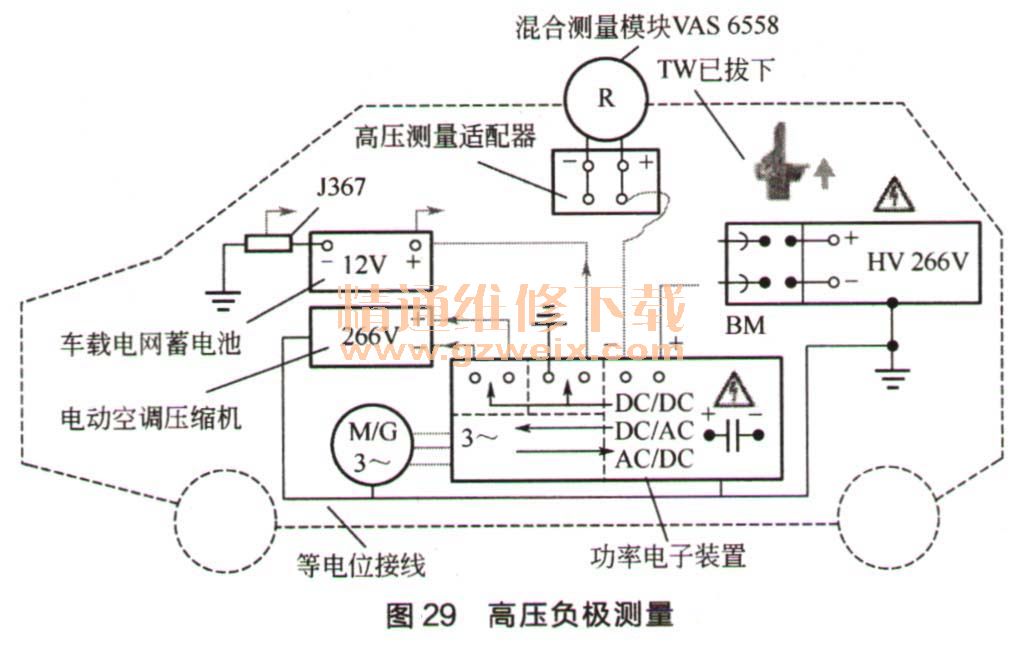

②测量2。高压负极的绝缘检查如图29所示。

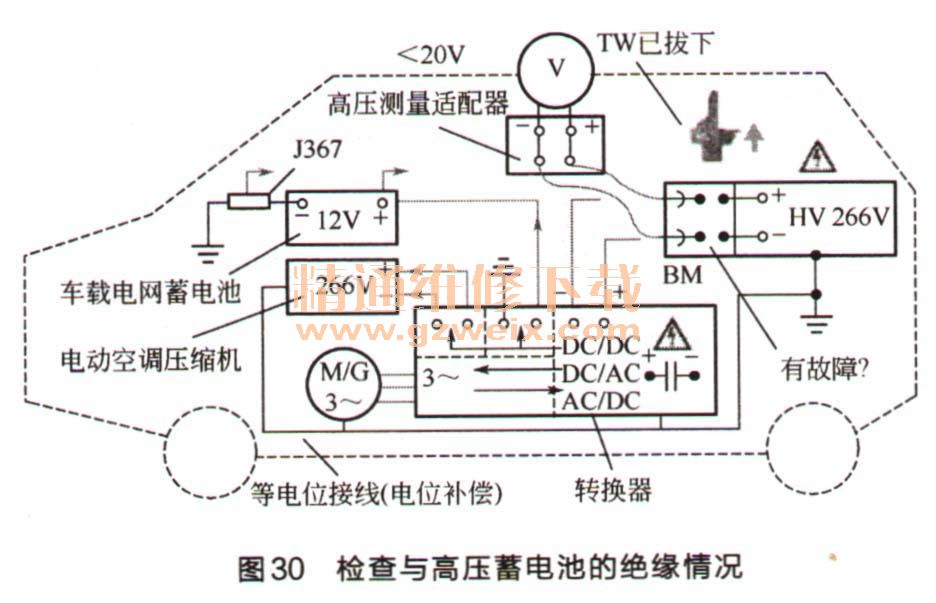

③测量3。切断电源,检查与高压蓄电池的绝缘情况,如图30所示。

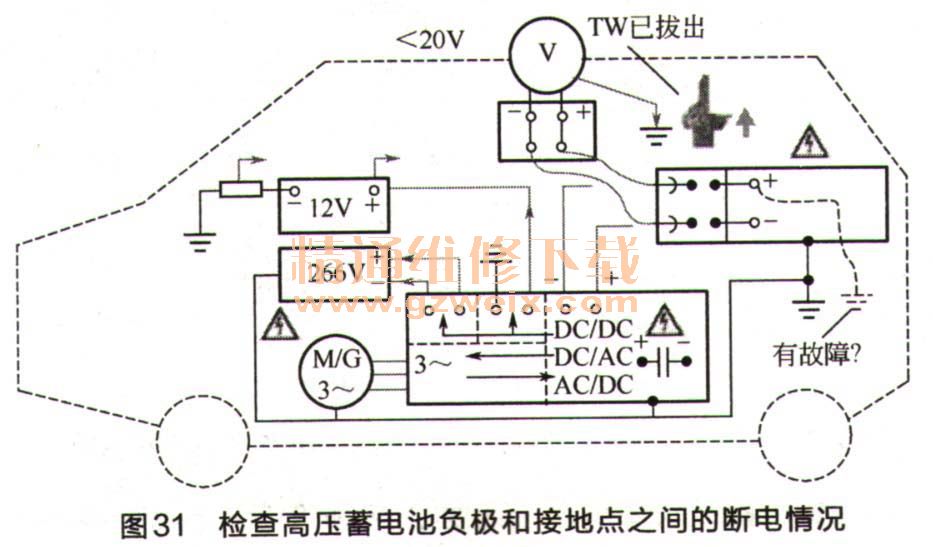

④测量4。切断电源,检查高压蓄电池负极和接地点之间的断电情况,如图31所示。

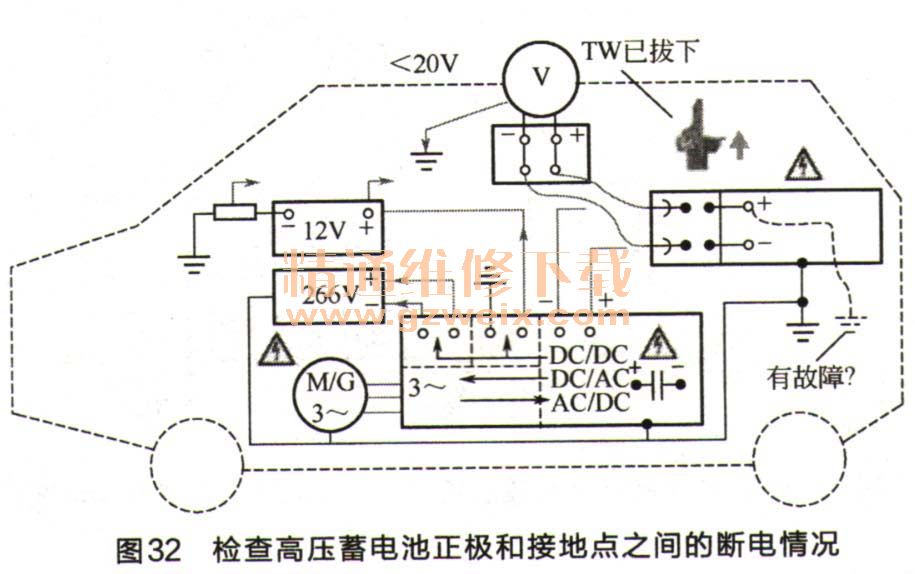

⑤测量5。切断电源,检查高压蓄电池正极和接地点之间的断电情况,如图32所示。

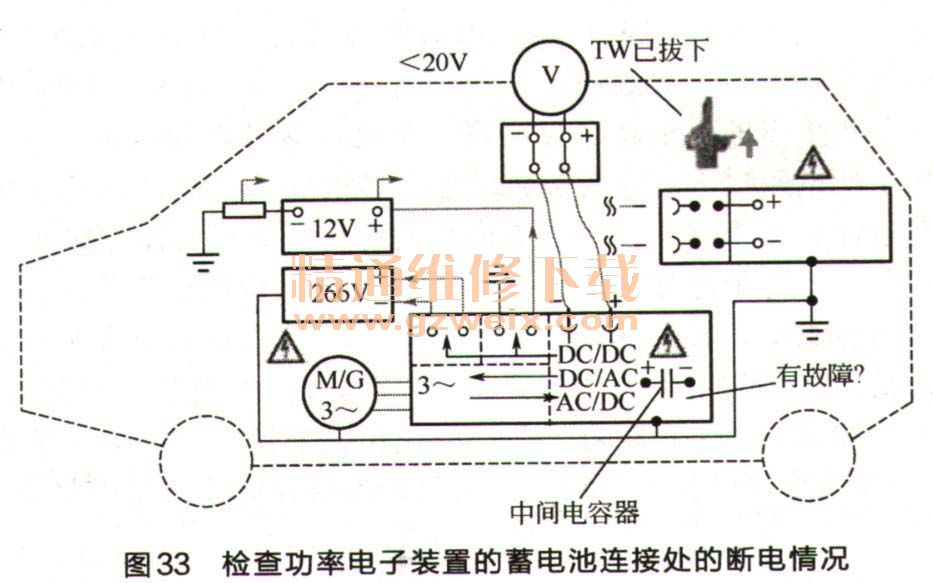

⑥测量6。切断电源,检查功率电子装置的蓄电池连接处的断电情况,如图33所示。

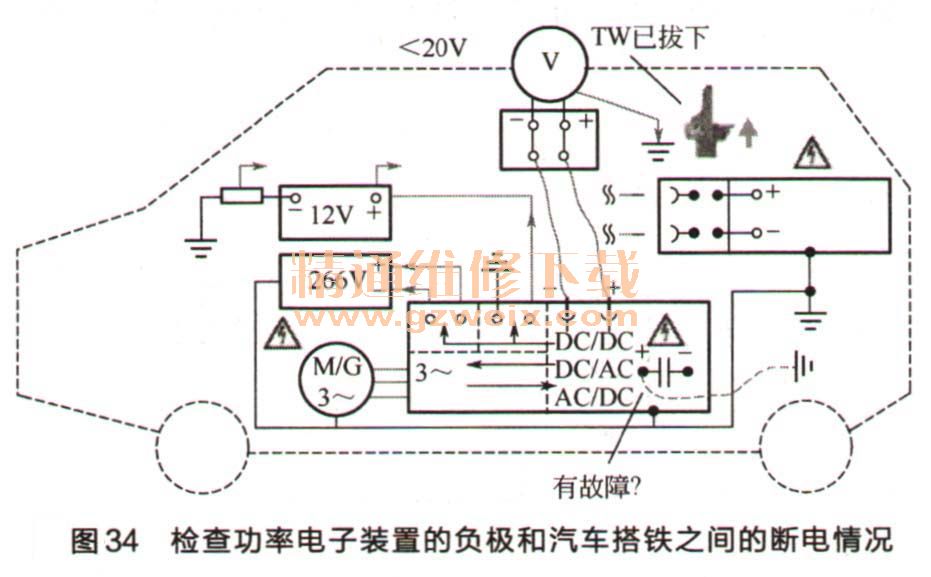

⑦测量7。切断电源,检查功率电子装置的负极和汽车搭铁之间的断电情况,如图34所示。

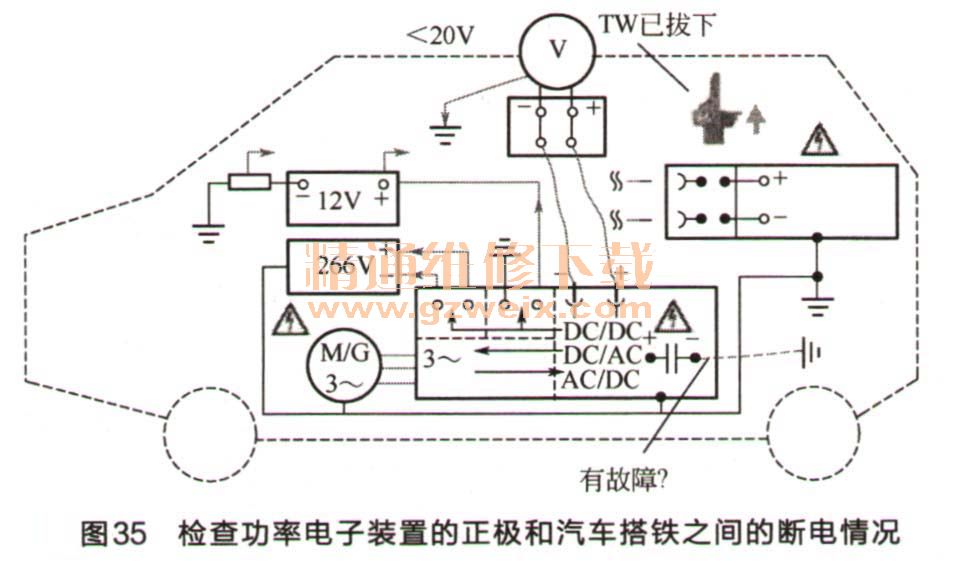

⑧测量8。切断电源,检查功率电子装置的正极和汽车搭铁之间的断电情况,如图35所示。当无法用诊断仪断开电源时,执行手动断电。
