八、系统管理
(一)系统功能

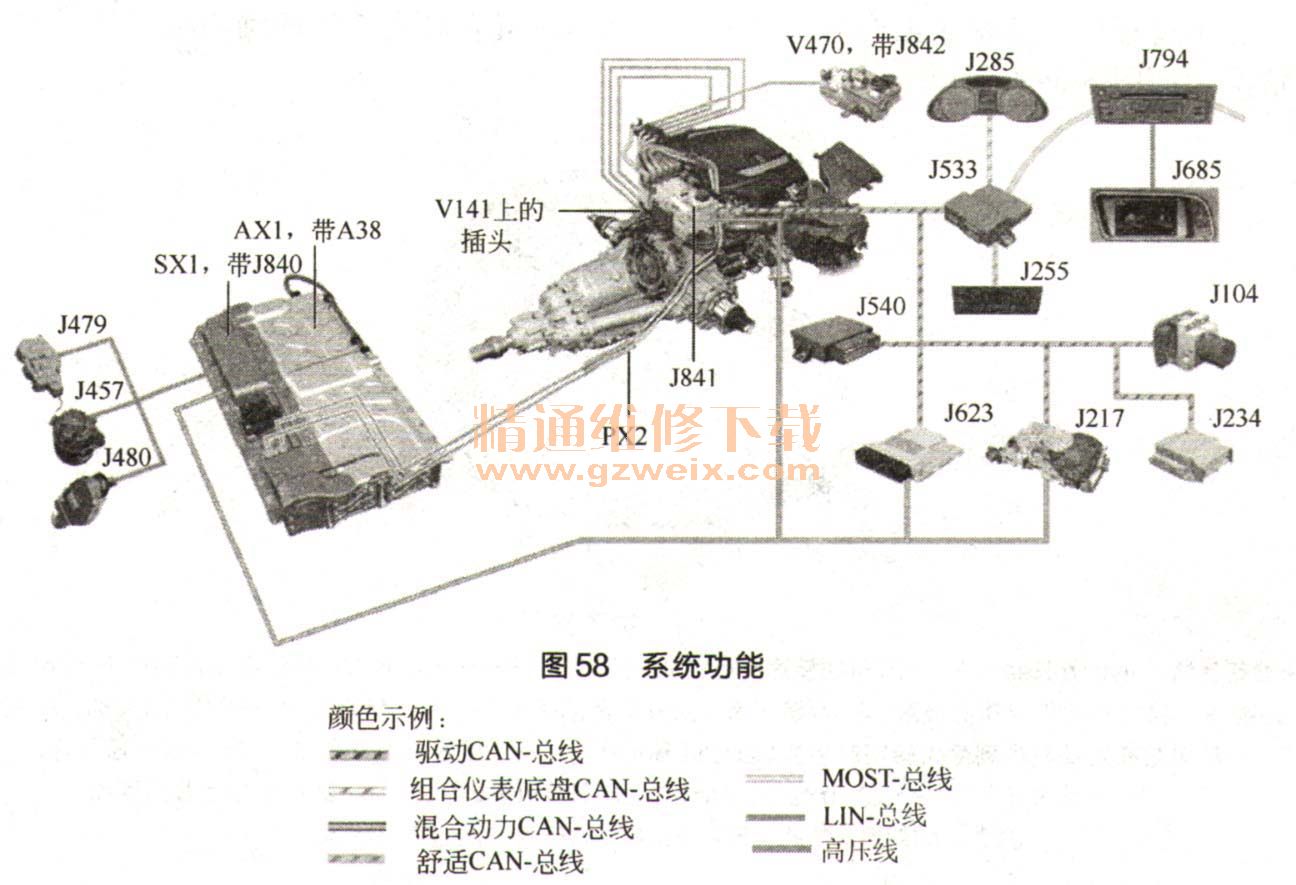

这个系统功能如图58所示,展示了使用电驱动装置电机来驱动行驶时所用到的部件。实际上就像我们说过的那样,所有参与行驶的车辆系统之间要交换大量的输人和输出信号,比如用于驱动暖风和空调、助力转向和制动器等。最重要的是在从电驱动切换到内燃机驱动或反之时系统的配合问题,以便使得驱动力矩的变化不影响行驶舒适性。
(1)驾驶人下车识别 如果满足下述条件,会监控驾驶人侧车门状态的改变和制动信号。
①驾驶人侧车门已关闭;②行驶准备状态为“Hybrid Read”或者内燃机正在运行;③车速低于7km/h;④已挂入挡位D、R、S或Tip;⑤未踩下脚制动踏板。如果驾驶人侧车门打开,那么就识别为驾驶人已下车,这时电动机械式驻车制动器就自动接合(拉紧)。
要想再次激活驾驶人下车识别功能,车速必须要高于7km/h。变速器在挡位N(车辆在洗车机中)或P(自动变速器内的机械锁)时,电动机械式驻车制动器就不会自动接合(拉紧)。
(2)驾驶人缺席识别 如果满足下述条件,就判定为驾驶人在场(在车上):①行驶准备状态为“Hybrid Ready”;②识别出驾驶人在场(驾驶人侧车门已关闭且驾驶人安全带已系好);③驾驶人侧车门已关闭且已挂入某个行驶挡位。
如果在挂入挡位P时打开驾驶人侧车门或者摘下安全带,就判定为驾驶人缺席:①如果是在发动机工作时识别出这种情况,那么发动机会继续工作;②如果是在发动机不工作时识别出这种情况,那么混合动力管理器就进人待命状态。高压蓄电池不会有电流输出,且内燃机也不能再启动。如果没有12V充电器,那么12V蓄电池就在放电。

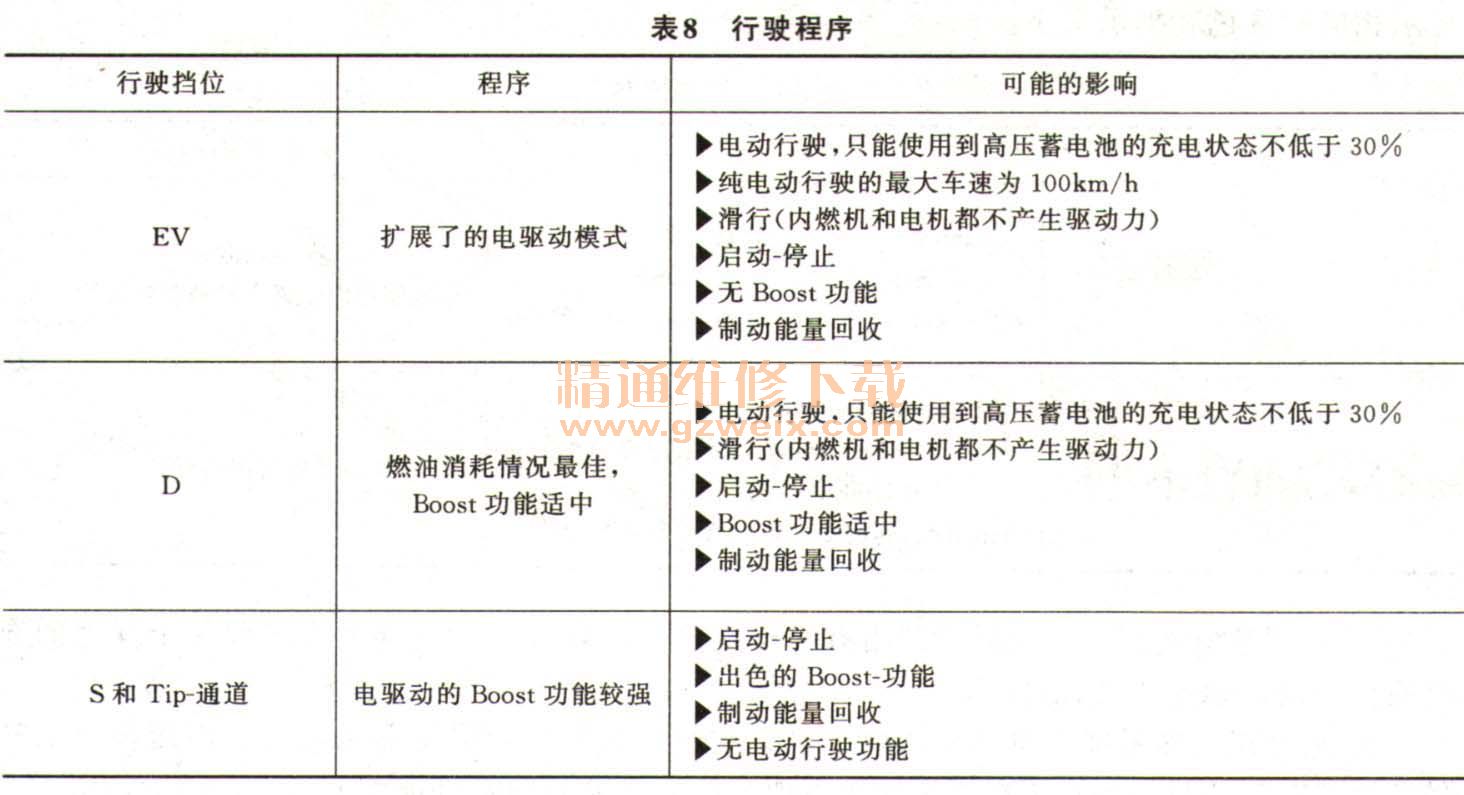

(3)行驶程序Audi Q5 hybrid quattra车有三种行驶程序可供用户选择,如表8所示。
(二)混合动力模式时的显示和操纵单元
1.功率表上的显示
Audi Q5 hybrid quattto车装备下述装置和功能,用于操纵和显示电动驱动系统:①功率表(取代转速表);②组合仪表上的显示;③ MMI一显示屏上的显示;④高压蓄电池充电状态显示(取代冷却液温度显示);⑤电驱动优先切换按钮E709。

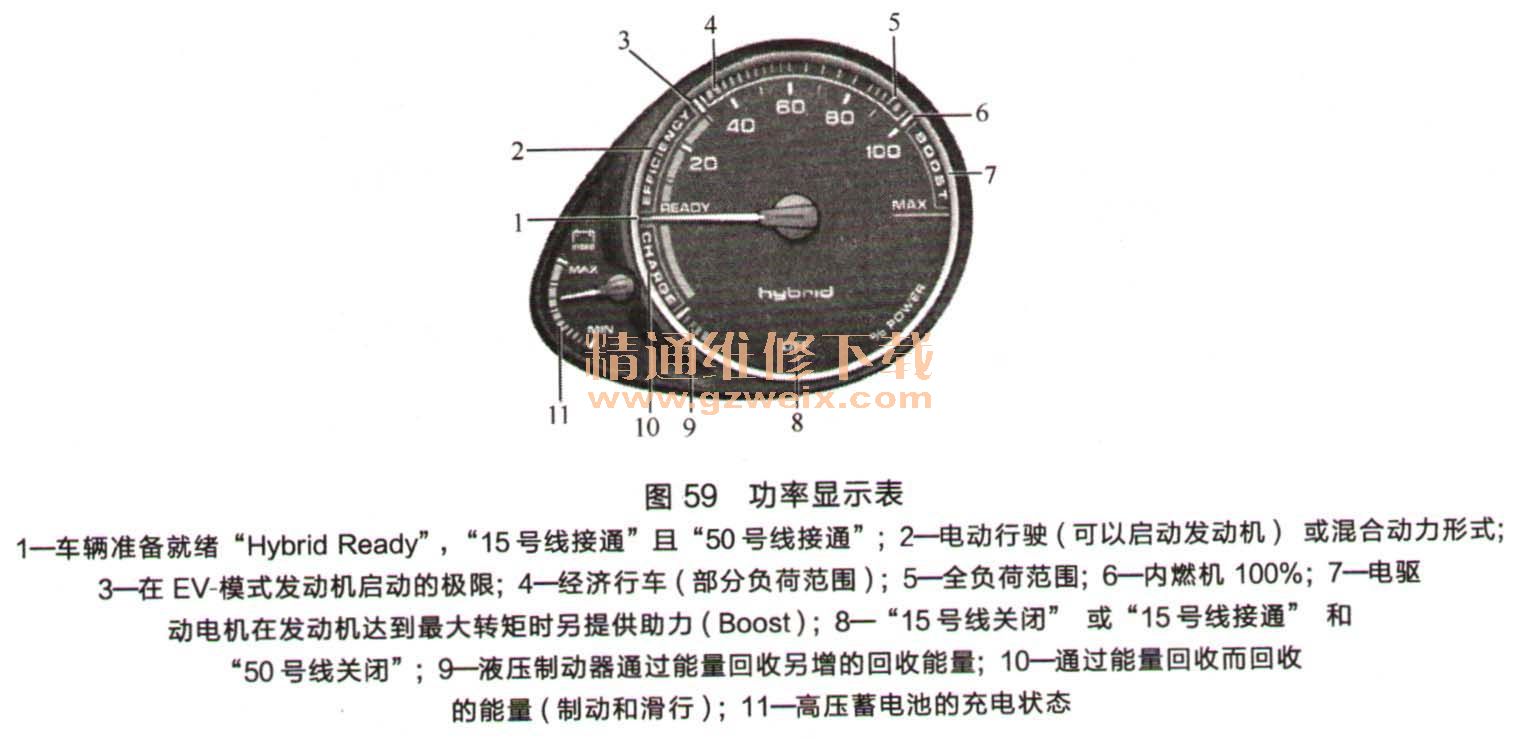

在行车过程中,功率表上会显示各种车辆状态、混合动力系统的动力输出情况或者充电功率情况,如图59所示。
2. 组合仪表上的显示
①故障信息。如果高压系统有故障,那么组合仪表显示屏上的警报灯会加以提示,如表9所示。该警报灯可能以黄色亮起,也可能以红色亮起。根据高压系统的故障类型,会显示相应的颜色和提示文字。

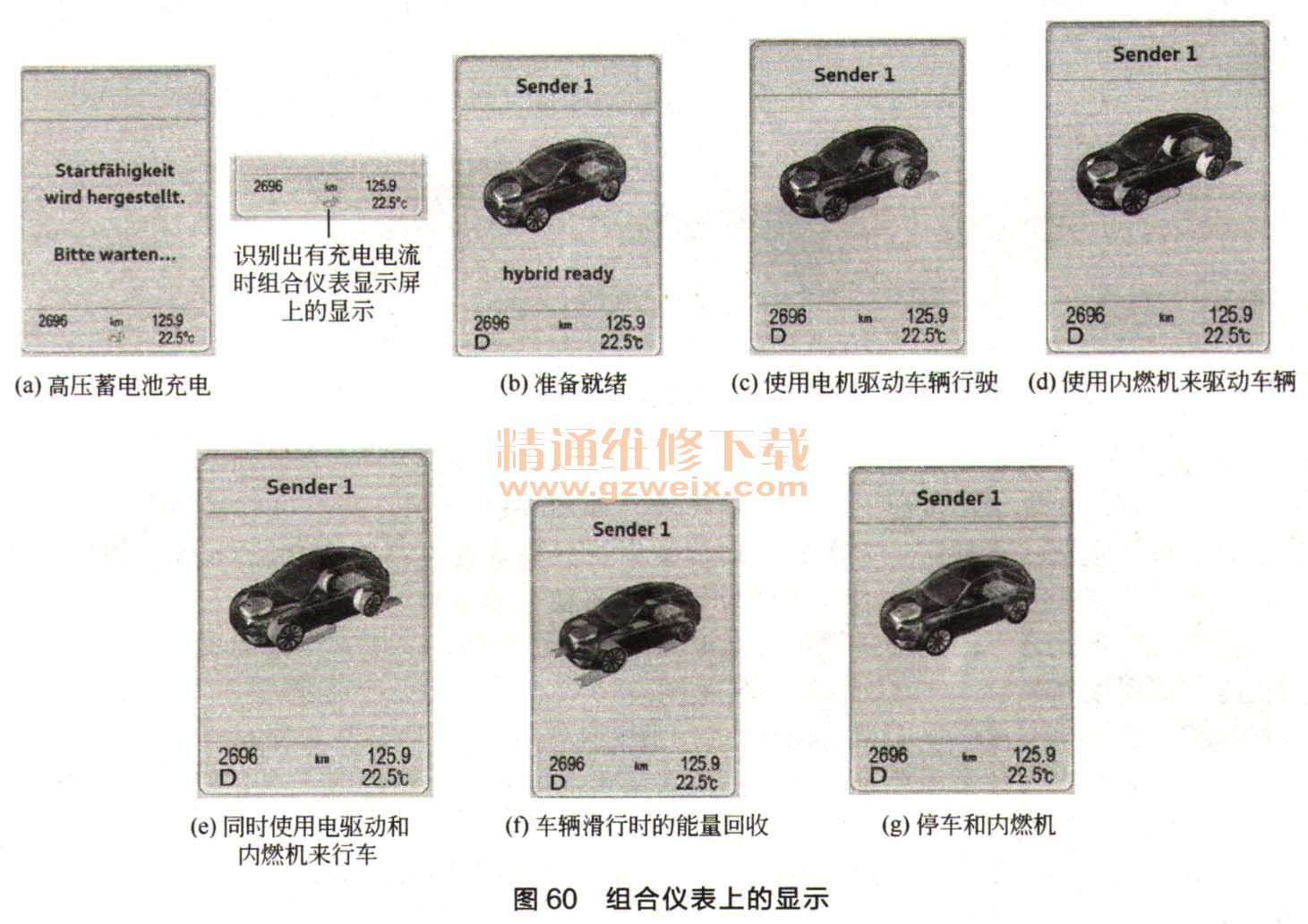

②高压蓄电池充电。如果识别出有充电电流,组合仪表显示屏上会出现一个绿色的充电插头形象,如图60(a)所示。
③组合仪表显示屏。电动驱动模式也会在组合仪表显示屏上显示出来。高压蓄电池符号和远离车轮的箭头表示正在用高压蓄电池来驱动且电驱动电机正在工作。
组合仪表显示屏上也会显示所有其他的行驶状态,如图60(b)所示。显示内容只针对相应的行车状态。
④Hybrid Ready。这个显示内容表示混合动力系统已经准备就绪、可以工作,如图60(b)所示。
⑤使用电机(E-Machine)来驱动车辆行驶。高压蓄电池符号和远离车轮的绿色箭头表示正在用高压蓄电池来驱动且电驱动电机正在工作,如图60(c)所示。
⑥仅用内燃机来行车。内燃机符号、高压蓄电池符号和远离车轮的黄色箭头表示现在是以内燃机来驱动车辆行驶,如图60(d)所示。
⑦同时使用电驱动和内燃机来行车Boost。内燃机符号、高压蓄电池符号和远离车轮的黄色-绿色箭头表示正在用内燃机、高压蓄电池和电驱动电机来驱动车辆行驶,如图60 (e)所示。
⑧车辆滑行时的能量回收<160km/h。高压蓄电池符号和指向车轮的绿色箭头表示正在回收能量且正在给高压蓄电池充电,如图60(f)所示。
⑨停车和内燃机。内燃机符号和高压蓄电池符号表示内燃机正在运转且正在给高压蓄电池充电,如图60(g)所示。
3. MMI-显示屏上的显示
Audi Q5 hybrid quattro车上装备有MMI增强版导航系统。因此,可以在MMI显示屏上显示使用内燃机或者电驱动电机驱动车辆行驶的信息,以及高压蓄电池的充电状态信息。
MMI显示屏上的显示与组合仪表上的显示有所不同。
①Hybrid Ready。这个显示内容表示混合动力系统已经准备就绪、可以工作,如图61 (a)所示。
②仅用电机E-Machine来驱动车辆行驶。高压蓄电池符号和远离车轮的绿色箭头表示正在用高压蓄电池来驱动且电驱动电机正在工作,如图61(b)所示。
③仅用内燃机来行车。内燃机符号、高压蓄电池符号和远离车轮的黄色箭头表示现在是以内燃机来驱动车辆行驶的如图61(c)所示。
④同时使用电驱动和内燃机来行车内燃机符号、高压蓄电池符号和远离车轮的黄色-绿色箭头表示正在用内燃机、高压蓄电池和电驱动电机来驱动车辆行驶,如图61(d)所示。
⑤车辆滑行时的能量回收<160km/h。高压蓄电池符号和指向车轮的绿色箭头表示正在回收能量且正在给高压蓄电池充电,如图61(e)所示。
⑥停车和内燃机。内燃机符号和高压蓄电池符号表示内燃机正在运转且正在给高压蓄电池充电,如图61(f)所示。
⑦消耗统计。每5 min就会显示一次车辆行驶时的能量消耗和能量回收情况。这些数据表示的是刚刚过去的60min内的情况,以柱形图的形式给出,如图61(g)所示。实心的柱形图表示当前的行车状况,空心的柱形图表示以前的行车状况。
