火花鉴别的要点是详细观察火花的火束粗细、长短、火花层叠程度和它的色泽变化情况。注意观察组成火束的流线形态，火花束根部、中部及尾部的特殊情况和它的运动规律，同时还要观察火花爆裂形态、花的大小和多少。

3.观察测量法

（1）观察外表

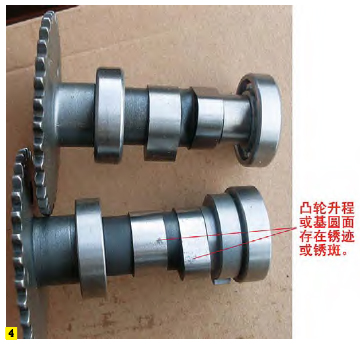

注意检查凸轮轴加工面，不允许有毛刺、翻边（尤其是加工面与非加工面之间）。部分凸轮轴放置时间较长或防锈包装失效，凸轮升程或基圆面存在锈迹或锈斑如图4所示，要认真注意辨认。一般正品凸轮轴的非加工面有抛丸加工痕迹，而伪劣配件没有。

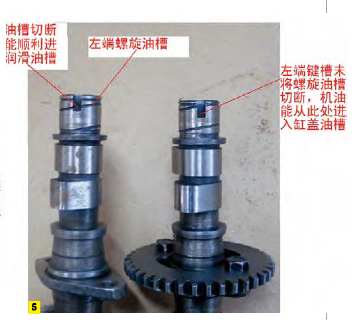

此外，部分凸轮轴结构比较特殊，如：CB125T款双缸凸轮轴的左端制造有螺旋油槽，顶端又铣有键槽，如果键槽加工时将螺旋油槽切断如图5所示，则机油不能顺利进入汽缸盖油池，导致凸轮进、排气桃尖部位无油润滑，应仔细检查鉴别。

（2）检测凸轮凸角高度

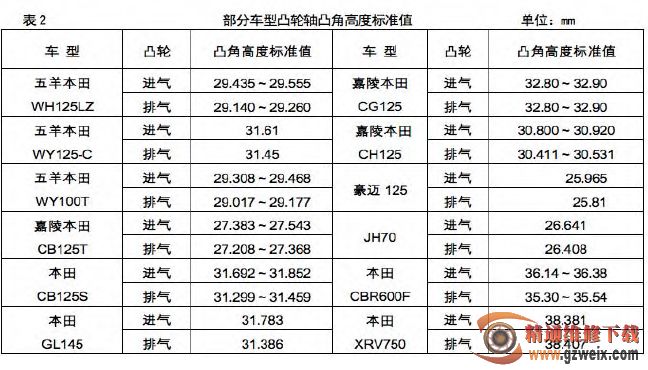

凸轮轴零件相关尺寸中，最重要的是凸轮轴的凸角高度，因为它是气门能够打开到最大位置的保证。由于摩托车发动机型号各异，其凸轮进、排气门的凸角高度存在较大的差异。为了确保检测凸轮轴凸角高度的准确性，建议有条件时，最好持千分尺测量，条件不具备时，可使用数显游标卡尺测量。部分车型凸轮轴凸角高度标准值（见表2所列）。
