1. 忽视检查点火系统最低发火故障
一般情况下,磁电机点火系统设置有最低发火转速,它可确保点火系统在发动机较低的转速下,还能够提供高压点火(火花塞点火瞬间如图1所示)。然而,绝大部分维修工,在检查点火系统故障时,往往都是将故障发动机上的火花塞,拆下来套在高压阻尼帽上进行跳火试验。这种试验方法比较简便易行,摩托车维修工广泛采用。但是,某些摩托车发动机难启动的电气故障,是由于点火线圈和电子点火器低速发火转速过高所致。譬如:本田CH125水冷坐式摩托车点火系统的最低发火转速为300r/min。若故障发动机点火系最低发火性能差时,则最低发火转速会有所上升,有的甚至达到400r/min以上,其点火系才能正常发火。如果真的遇到了发动机点火系统的故障点为最低发火转速性能差时,采用这种简单的火花塞试火方法,人们可能会被其中的一些假象所迷惑。这是由于不装火花塞的发动机,当活塞作上下运行时,汽缸内基本无压缩阻力,其启动转速大大高于有火花塞时的转速(启动转速约在400r/min以上),从表面上看,此时的火花塞确实有火花发出。但火花塞装上发动机后,使用电启动或脚踏启动时,因汽缸内存在一定的挤气压力,其运转阻力加大,启动转速仅有300 r/min左右。如蓄电池电压较低时,则此时的启动转速更低,完全不能满足点火系统最低发火转速高于正常时的异常状态,摩托车不能启动也就不足为怪了。
实践证明,单纯卸下故障火花塞试火的试验方法,存在着有时不能准确判断点火系故障的现象,不但白白浪费了宝贵的维修时间,也易在排除故障时形成无意的人为“误导”。因此,在检查、排除点火系故障过程中,如使用火花塞试火或高压包试火时,一定要在故障发动机上安装一只火花塞(不论其火花塞好与坏如图2所示),有条件时,最好配合使用电子转速表测量启动转速。若使用旧蓄电池(电压在12V左右)启动转速为300~350r/min,火花塞跳出的火花微弱,而使用新蓄电池(电压在13.5V以上)启动转速超过400 r/min时,火花塞发出的火花呈蓝白色,即可得出初步结论:该发动机可能存在最低发火转速偏高的故障,可通过检测点火系统的各项电气性能,以及更换点火线圈和电子点火器进行对比试验,直至彻底排除故障为止。
2. 忽视点火触发间隙或气隙偏大对启动性能的影响
摩托车发动机的点火系统,一般采用飞轮转子式磁电机,即磁铁与飞轮制成一体,成为发动机飞轮的一部分,永久磁铁随飞轮一同旋转(如图3所示),形成磁场,在固定不动的电枢线圈中产生感应电流,同时起着贮存和释放机械能的作用。

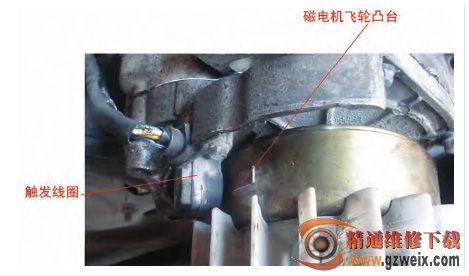

四冲程发动机采用无触点点火系统时,其磁电机触发线圈设置在飞轮转子的外部,上面有一块永久磁铁,转子转动时,触发线圈感应出脉冲电流,向电子点火器(CDI)装置提供触发信号。
