诊断与排除弯梁摩托车典型故障(下)
来源:本站整理  作者:佚名  2014-03-15 11:07:07

    6.动力性(摩托车加速无力、最高车速低、爬坡能力差、燃油经济性差)

    故障原因:润滑系统故障、配气机构故障。以及缸体、活塞组件出现异常磨损。
    (1)检查、排除润滑系统故障
    发动机润滑系统的功能是,将润滑油输送至机件摩擦表面,使干摩擦变为润滑油液体摩擦减少机件的磨损。增加活塞组件与汽缸壁之间的密封性。润滑油清洗并带走机件表面的杂质,冷却热负荷较高的机件、吸收轴承及其它机件的冲击力,降低发动机噪声。
    卧式四冲程发动机润滑系统。采用压力与飞溅相结合的润滑方式。机油泵从曲轴箱泵油经高压油道机,将机油输送到曲轴、配气凸轮轴、车由承等部位以及润滑高速重负荷的机件表面。对难以实现压力润滑的部位(曲轴连杆小头、活塞销、活塞、汽缸壁),则利用曲轴、齿轮等旋转飞溅或重力下落的机油进行润。机油通过循环大部分经过滤后回到曲轴箱底部。
    如图1所示,拧掉曲轴箱机油尺螺塞。

    如图2所示,检查曲轴箱机油量。

    机油量应在油尺刻线中段位置。当油量不足时即其低于中线,应予以添加;当机油过脏时。应对机油进行更换。此外当油量过多时,发动机负载会增大。
    检查发动机润滑状态
    如图3所示,用14号梅花反手拧掉气门螺钉调整盖。

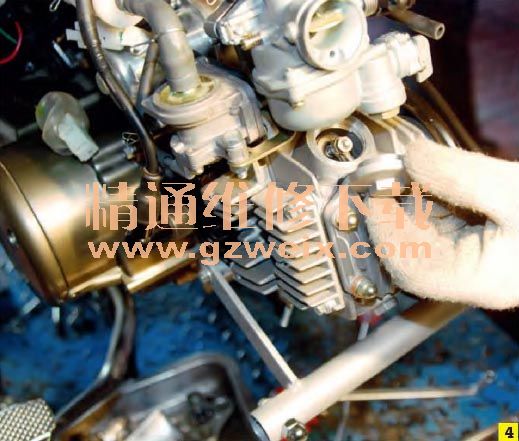

    如图4所示观察(排)气门盖内是否有机油。缸头进气门摇臂凸轮轴表面是否有机油膜。

    配气机构表面有机油膜。说明润滑系统高压油路工作正常(机油输送正常、缸头配气部件润滑正常)。否则,润滑系统存在故障。
    检查机油泵和输油道
    如图5所示,机油泵在右曲轴箱内的安装位置。

    如图6所示,拆卸机油泵固定螺钉后,解体椭由泵。

    如图7所示,检查机油泵磨损。

    用塞尺测酬油泵内外转子(间隙)磨损量(极限值。0.12mm)。内外转子间隙接近或超出极阴时应更换机油泵。
    如图8所示,检测机油泵壳的变形量。测量机油泵转子与泵体端面间隙极限值为0.2mm),机油泵壳体端面间隙接近极限值,泵体变形。

    如图9所示,检查机油泵传动齿轮。

    检查输油道
    如图10所示。检查右曲轴箱机油输油道是否堵塞。

    如图11所示,曲轴箱增压油孔的位置(在双头螺螺杆旁边)。

    如图12所示,用化油器清洗剂或高压空气清理疏通增压油孔。

[1] [2] [3] [4] [5] [6]  下一页
