6 摩托车电起动不工作的故障诊断
    经对DJ125T 3B摩托车电起动不工作故障的分析，有3种因素可使此车电起动工作失效：1）蓄电池损坏及充电部分和熔丝工作异常；2）起动继电器损坏；3）起动电机损坏。

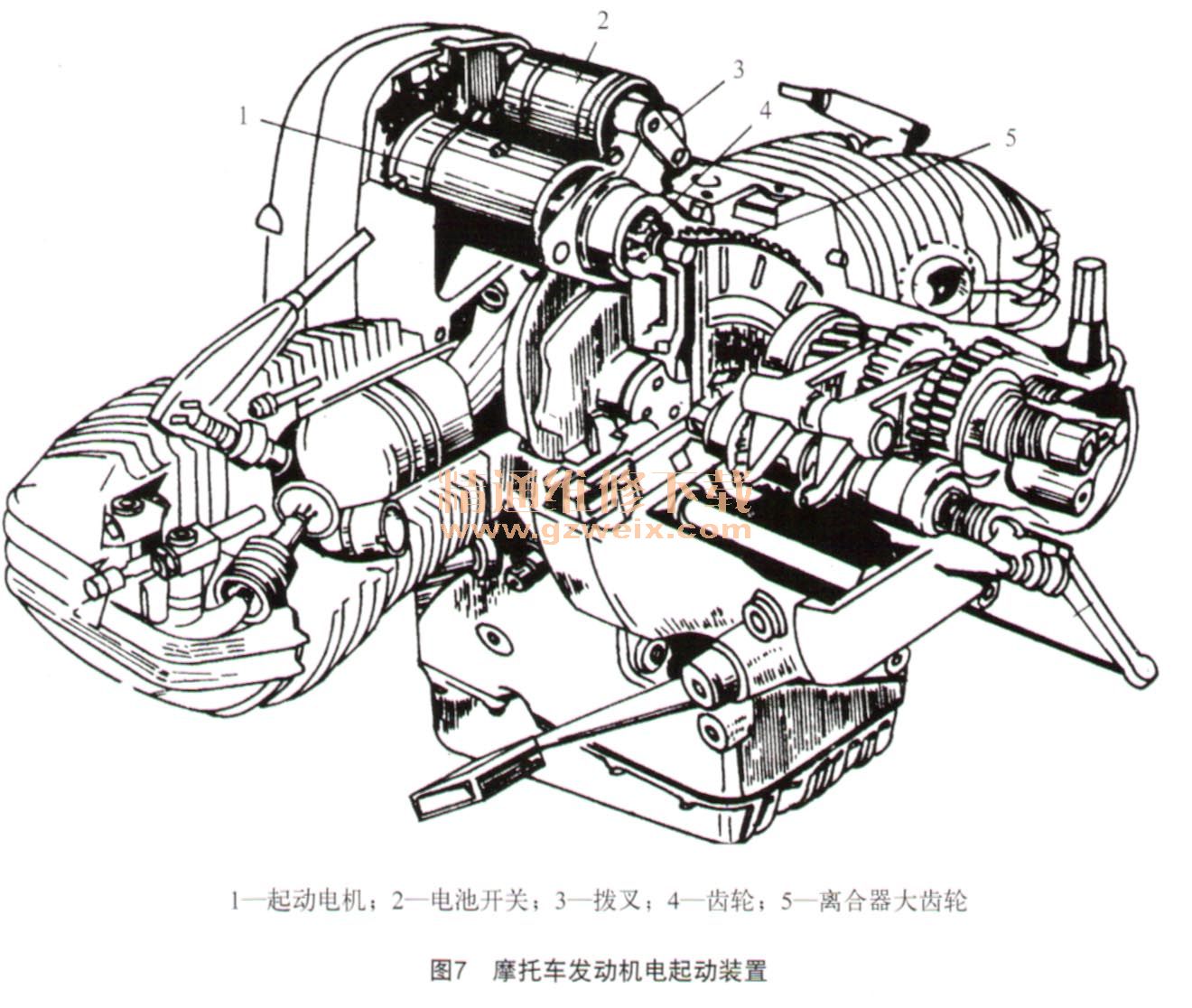

    依据故障诊断可用多种方法来排查。在此使用最通用的短接法，此方法是在手中无万用表的情况下最实用、最快捷的方法之一。摩托车电起动装置如图7所示。

    首先打开车的总开关，按喇叭，听声响是否洪亮，若喇叭声响哄亮，说明蓄电池、熔丝及充电部分工作正常；反之，说明故障就在此处，应检查排除蓄电池、熔丝及充电部分故障。
    接着再检查起动继电器，操作制动器后按起动按钮，听起动继电器有无“嗒嗒”声响，若有，说明起动按钮和起动继电器工作正常，但不能说明工作导通性良好；若无，说明起动按钮和起动继电器有故障，应逐个检查并排除故障。
    在以上各电器元件正常时再使用短接法检查（注意：短接法在以上各电器元件工作正常的情况下使用方可有效，否则即使查出起动电机有问题，更换新品后也并不能完全排除该车故障），短接方法是：拆下起动电机与起动继电器的接线头，使拆下的接线头短接于蓄电池正极，然后观察起动电机是否运转正常，若运转说明起动电机无故障；若不运转，说明起动电机有故障，应排除或更换新品，至此该车的电起动故障就彻底排除。
