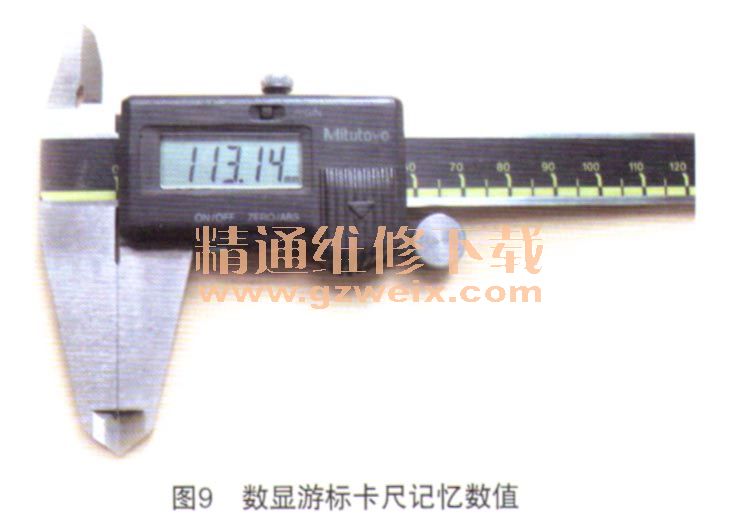

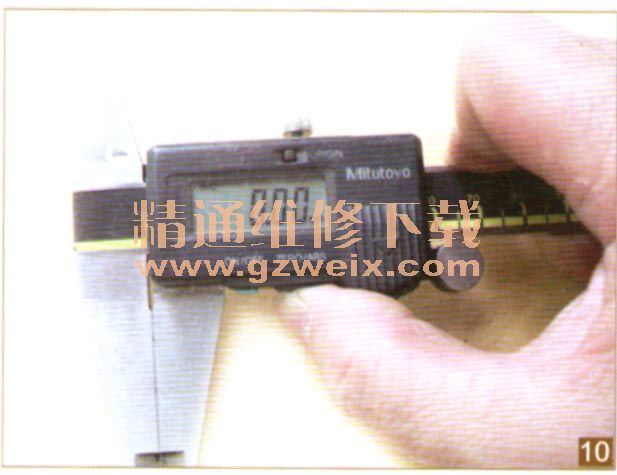

a）从专用盒中小心取出数显游标卡尺，将卡尺的两爪分开，再慢慢靠拢在一起。打开数显游标卡尺的电池开关，此时数显游标卡尺会显示某个数值（见图9），这个数值是数显游标卡尺在工厂制造时用某一标准量规校对的数值（这是数显游标卡尺具有记忆功能的结果）。此时，可以不去理会，只要在数显游标卡尺右下侧的“ZERO/AB S”开关上按一下，即可使数显游标卡尺屏幕显示窗上显示出0（见图10），说明数显游标卡尺的两爪平面在合拢的情况下，原始数值为0。接下来就可以正式进行测量了。

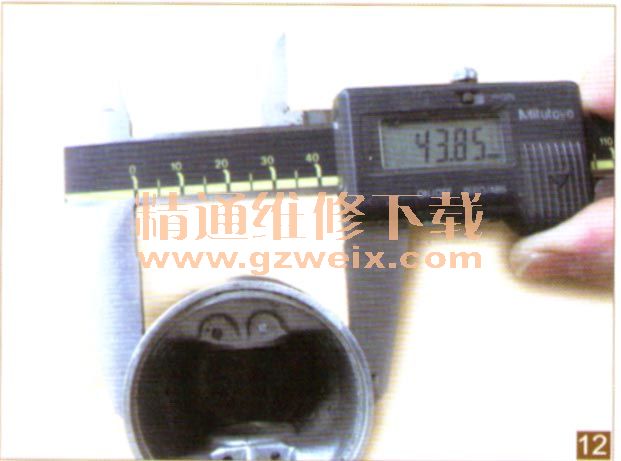

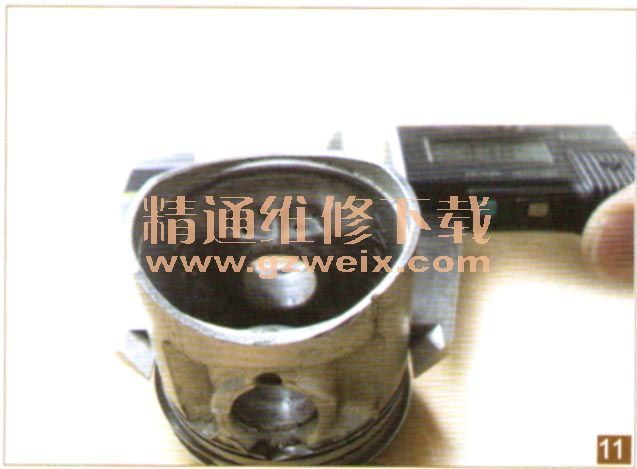

    b）将所要测量的活塞放在较平的台面上，使活塞顶朝向上放置。然后缓慢张开数显游标卡尺的两爪，一侧卡爪靠在活塞裙部油环槽小油孔下面的左上侧，另一侧卡爪靠在活塞裙部油环槽小油孔下面的右上侧（见图11），从数显游标卡尺屏幕显示窗中看到测量的数值为43.85 mm（见图12）。

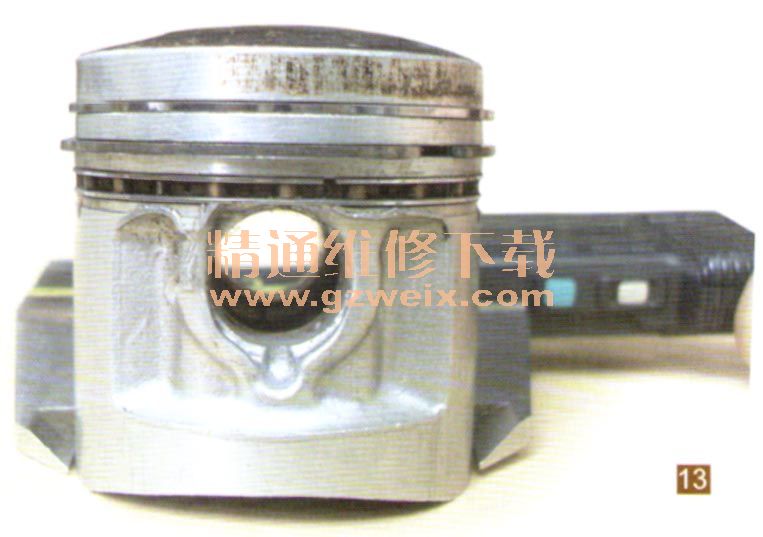

    c）按照以上测量部位将张开的数显游标卡尺的两爪缓慢移动到活塞裙部的最底部（见图13），从数显游标卡尺屏幕显示窗中看到测量的数值为43.98 mm（见图14）。这样可以明确计算出该活塞的裙部型线尺寸相差0.13 mm，完全符合活塞型线的技术标准。
