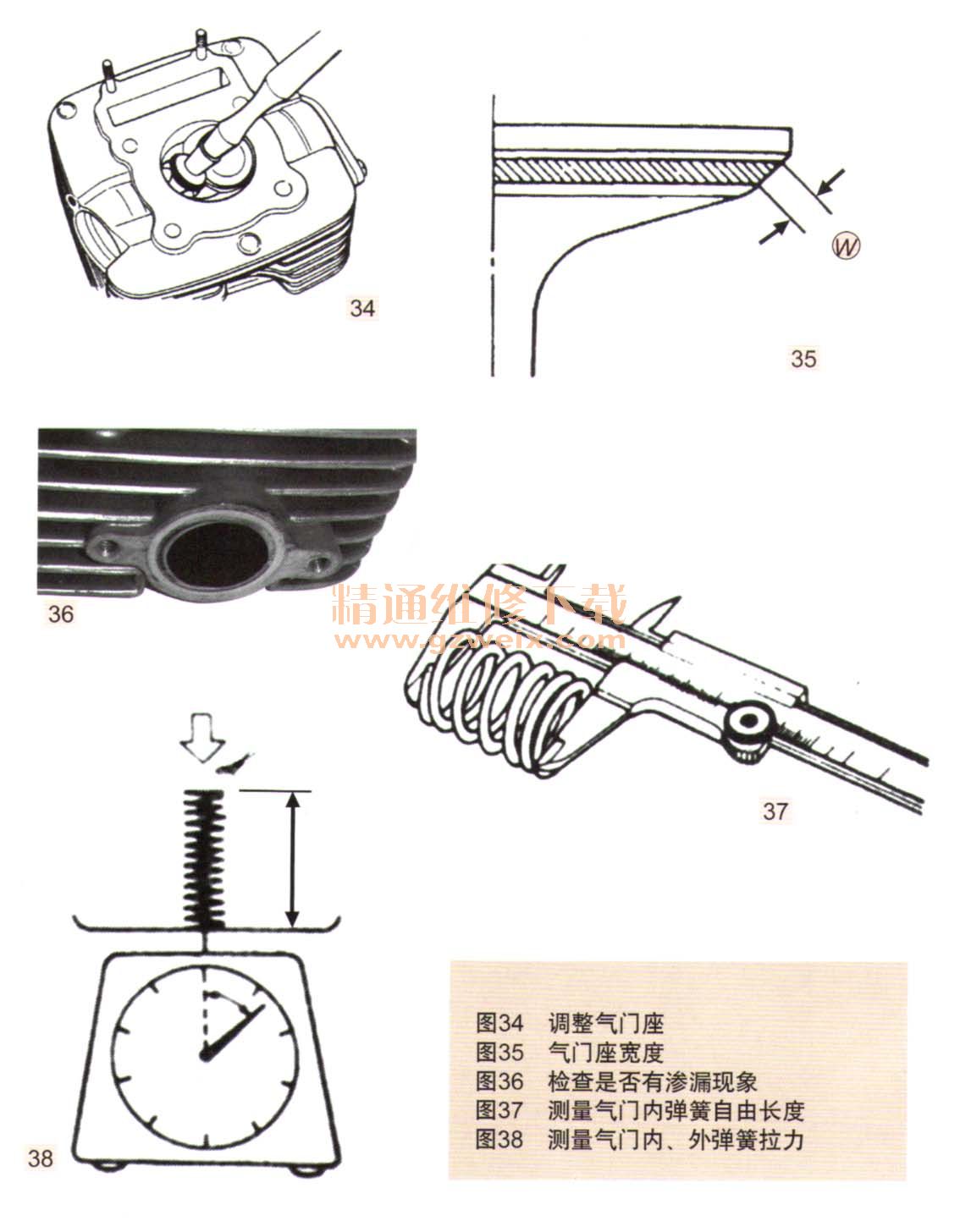

气门座宽度：对气门座均匀地涂敷普鲁士蓝，装上气门并在其上附设研磨料，用旋转的方法使涂色的气门座接触气门面，以使气门座接触面获得清晰的底色。留在气门表面上的环似底色必须连续，不得有间断；同时，气门座宽的色环宽度必须在规定范围内，限值要求气门座宽度W为0.9～1.1 mm，如果气门座超出了该限值，需重新修整气门座如图34, 35所示。清扫并组装进、排气门，对吸入和排出口加注煤油，检查是否渗漏；若有渗漏现象，需检查是否存在有碍气门密封的毛边或其他物件如图36所示；注意，处理煤油时需特别注意。气门座整修完毕重新装上后，一定要检查气门间隙。

    气门弹簧：用游标卡尺，通过测量弹簧的自由长度和对其加压所需要的力，来检查气门弹簧的强度。气门内弹簧自由长度限值为32.54 mm；气门外弹簧自由长度值为34.98 mm，若弹簧长度低于此限值，或对其加压所需的力未在规定范围内，应更换弹簧如图37所示。限值要求：气门内弹簧拉力为（41±3.3） N/29.78 mm, （129±10.3） N/22.18 mm；气门外弹簧拉力为（96.3±7.7） N/29.78mm，（306±24.5）N/22.18 mm，如图38所示。
    重新装配：按照与拆卸相反的顺序，重新装配气缸头。装配时应注意：装上气门弹簧下托盘如图39所示；对气门油封②加油润滑，并手动将油封压入准确位置如图40所示，注意，已拆下的油封不能重复使用。

    装配进、排气门：将二硫化铂机油涂敷整个气门杆如图41所示；当装配每个气门时，应注意不要损坏气门油封密封唇口；装配气门弹簧时，使密端A朝下如图42所示。
    安装气门弹簧座①时，用气门弹簧压缩器压下弹簧，再将锥形卡块装在气门杆端，释放气门弹簧压缩器，使锥形卡块②夹在气门座和气门杆之间；一定要使锥形卡块圆唇适当装配到进气门杆端的槽④中如图43所示，注意，一定要将所有部件装配在原位如图44所示。
    进气弯管：安装进气弯管时，对O型环施加润滑脂如图45所示，注意，应用新的O型环，防止连接处漏气。
