1 曲轴箱轴承

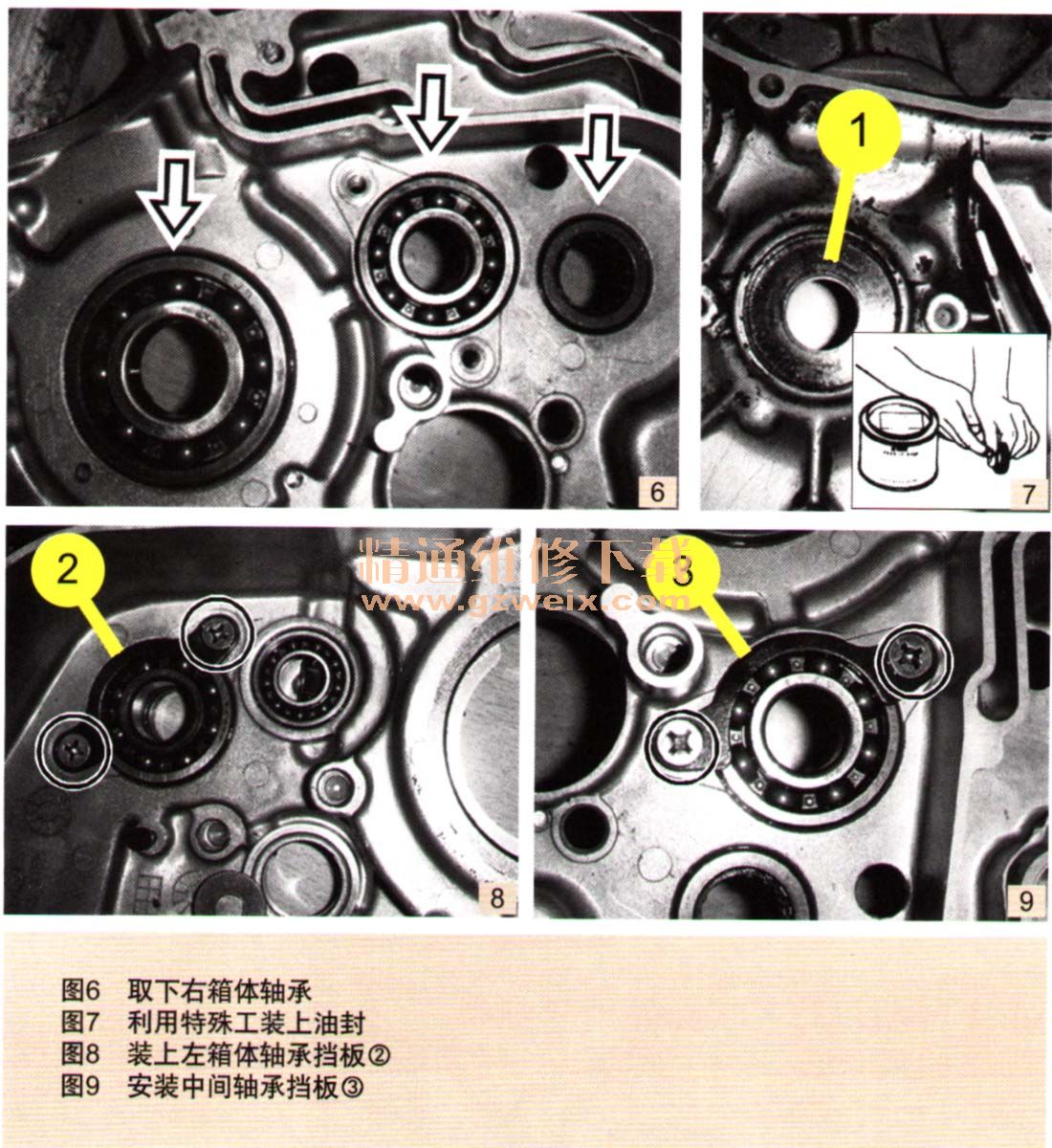

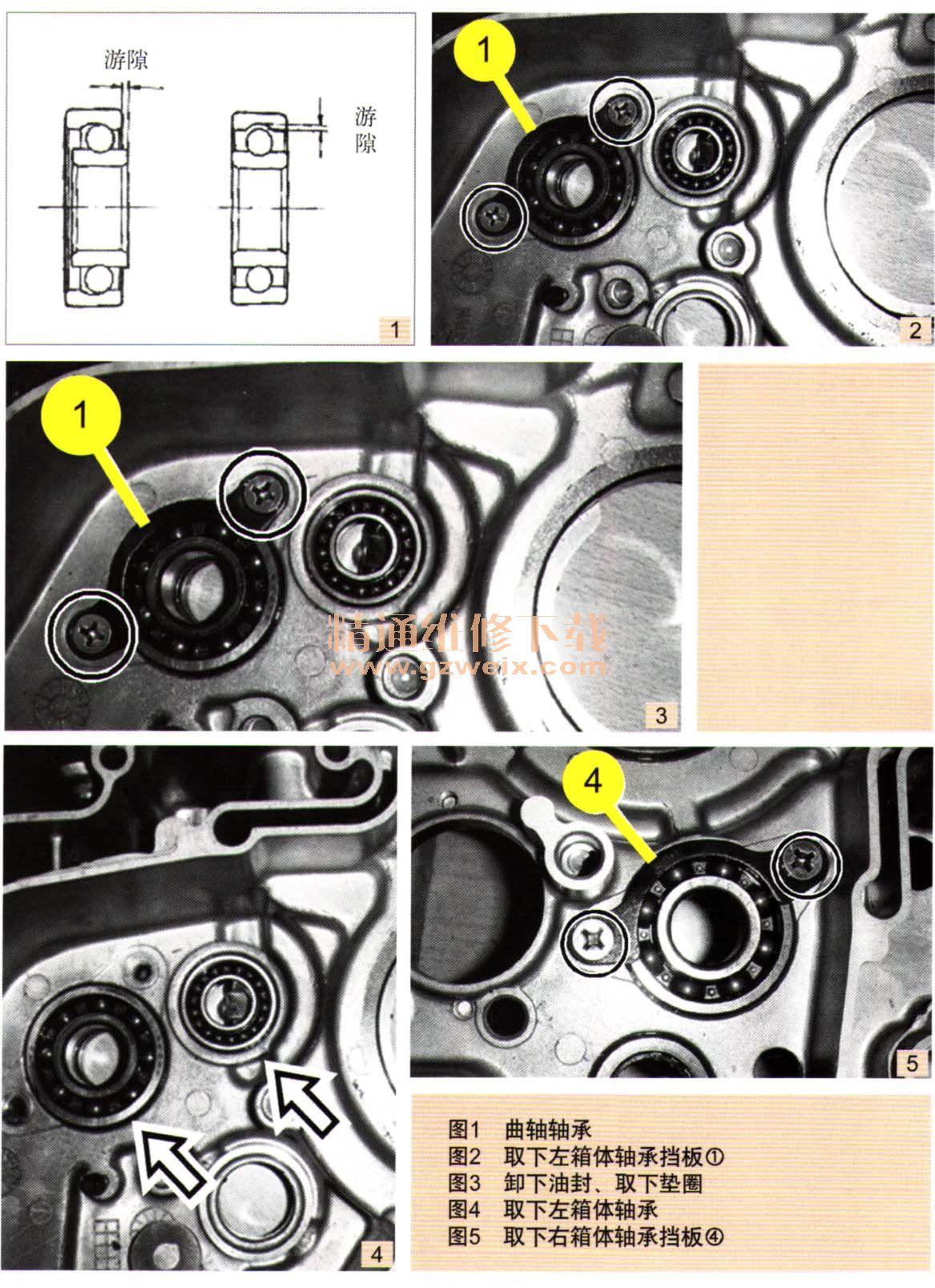

检查曲轴箱中的轴承：转动内座圈，检查转动是否平滑，如果不能无噪平滑运转，或有不正常迹象，说明轴承有缺陷，必须按照下面要求更换，曲轴轴承如图1所示。取下左箱体轴承挡板如图2所示；卸下油封、取下垫圈如图3所示，注意拆下的油封应用新的更换；使用专用工装取下左箱体轴承，如图4所示，注意取下的轴承需以新的更换；取下右箱体轴承挡板④如图5所示；取下右箱体轴承如图6所示。
利用特殊工具装配左箱体轴承：驱动轴轴承安装，装上垫圈①，对油密封唇加少量的超级润滑脂，利用特殊工装上油封如图7所示；装上左箱体轴承挡板②如图8示，注意对轴承保持架螺钉施加少量的螺纹密封胶。
利用特殊工具装配右箱体轴承：安装中间轴承挡板③如图9所示，注意对轴承保持架螺钉施加少量的螺纹密封胶。
2 气缸头盖

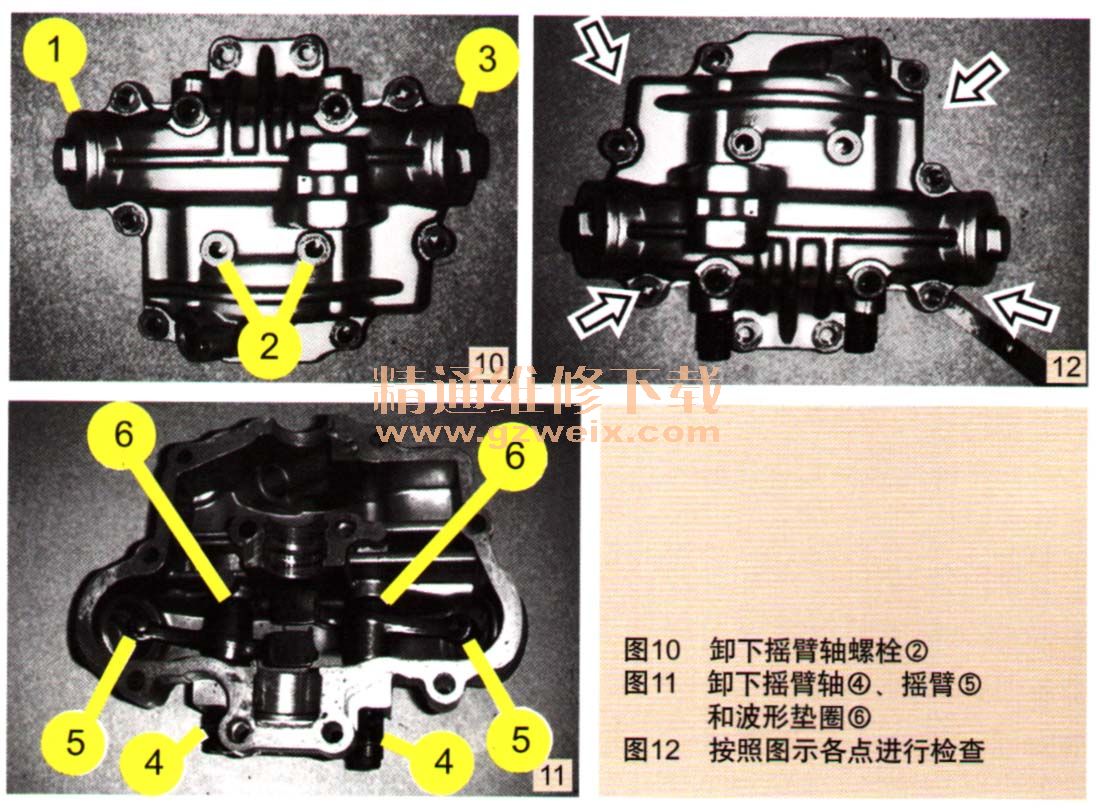

拆气缸头盖时切记，要对每个卸下部件的位置作标记，部件应分组放置（即进气或排气），以便装配时按原位装配。拆装：取下气门检查孔帽①、③，卸下摇臂轴螺栓②如图10所示，卸下摇臂轴④、摇臂⑤和波形垫圈⑥如图11所示。
气缸头盖变形：从气缸头盖的配合表面清除密封胶后，把气缸头盖放在平板上，用塞尺检查是否有变形，按照图示各点进行检查如图12所示；用塞尺检查时，使用限度为0.05 mm，如果变形超过了限度，则需更换气缸头盖。
摇臂轴外径（0，D）：用千分尺（0~25 mm）测量摇臂轴直径如图13所示，标准要求为11.979~11.990 mm。
摇臂内径（1，D）：测量摇臂的内径，检查凸轮轴接触面的磨损情况如图14所示，标准要求为12.000~12.018 mm。
重新组装：重新组装气缸头盖时，要按照拆卸相反的顺序进行，组装时应注意：对摇臂轴施加润滑脂或机油如图15所示；装上摇臂①、波形垫圈②和摇臂轴③，注意摇臂轴处使用新的O形环④，以防漏油如图16所示；按照规定的扭矩紧固摇臂轴螺栓A，摇臂轴螺栓扭力为9 Nm如图17所示，注意使用新的衬垫，以防止漏油。
