一辆搭载了OM646柴油发动机和711.680手动挡6速变速器的奔驰VITO轿车。

车主反映：车辆行驶中发动机无规律的熄火，并且在熄火之前仪表上ESP等各种指示灯会亮起，于是来我公司进行修理。

故障诊断：接到车之后，询问客户车辆情况，客户说，该车辆上个月前部发生了碰撞，更换了前保险杠和大灯等配件，原来没有这种故障，修好之后刚开始发动机偶尔会熄火一次，也没太在意，现在故障是越来越频繁了，只要仪表上指示灯一亮，发动机就会熄火，熄火之后有的时候能重新启动着车，有的时候怎么都启动不了。于是进行路试，验证了客户的说法，刚一出公司门口，发动机突然熄火了，此时按喇叭不响，尝试了好几次都没启动成功，无奈之下只能将车辆推到车间进行检查。

连接奔驰诊断仪 STAR-D 进行快速检测，发现柴油发动机 CDI 控制模块状态为“f”，说明发动机控制模块有历史故障码存在，其他控制模块也有和 CDI 发动机控制模块通信故障码，故障码如图 1 所示。

从故障码分析，许多控制模块都存在和 CDI 发动机控制模块失去通信的故障，并且 CDI 发动机控制模块本身也存在 3 个故障码，其中能影响其他控制模块和 CDI 发动机控制模块不能通信的故障码是 1610-002 ：部件 K40/9k4（发动机总线端 87 继电器）不正常工作，继电器 K40/9k4（发动机总线端 87 继电器）过早关闭。于是就从 K40/9k4（发动机总线端 87 继电器）入手检查，查找 WIS 资料得知，线路图如图 2、图 3 所示。

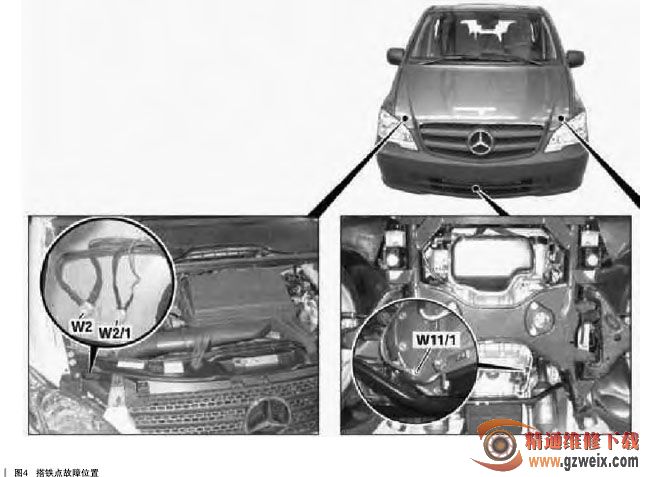

从线路图可知，与 CDI 发动机控制模块进行通信，必须满足以下几个条件：（1）发动机 15 火正常；（2）发动机 87 火正常；（3）发动机接地正常；（4）发动机 CAN 线正常；（5）发动机控制模块本身正常。拆掉发动机舱右侧的保险丝盒盖子，CDI 发动机控制模块位于里面，拔掉 CDI 发动机控制模块的 2 号插头，用万用表测量 2 号插头的 1 脚、3 脚、5 脚、41 脚在点火开关打开状态下为 12.63V，正常，测量 2 号插头的 2 脚、4 脚、6 脚和车身搭铁的阻值为 0.2Ω，测量 2 号插头的 51 脚、52 脚 CAN 线没有短路和断路现象，终端电阻也正常。为什么会出现发动机无法通信的故障呢？带着疑问试一下能否启动着车，居然能够正常着车。有点疑惑，是 CDI 控制模块本身的问题还是其他方面有疏忽之处。想想刚才所做的工作，就是查了一下线束，发动机就正常了，不会是线路有虚接的地方吧！怎样才能判断线路虚接呢？或者使故障现象再现呢？仔细检查发动机插头针脚无异常之处，那么就采用动态检测法，把车辆启动着火，用手来回拽动或振动影响CDI 发动机控制模块通信的几根线，当拽到搭铁线的时候感觉发动机抖动了几下，再使劲用力拽了一下，发动机就熄火了，接着启动就不着车了。看来问题就出在 CDI 发动机控制模块的搭铁线上。经仔细检查发现位于右后大灯后面的 W2 搭铁点没有固定牢固（如图 4 所示），螺丝没有拧紧，看来是上次事故维修时由于当时的修理人员粗心导致了故障的发生，经紧固试车，故障排除。

故障总结：该车的故障原因是CDI发动机控制模块搭铁有时不好，导致了发动机87继电器k4工作不良，同时CDI发动机控制模块不能和其他控制模块进行通信，这在诊断仪快速检测也能体现出来。这个W2搭铁点也是喇叭的搭铁线，这也是当时发动机不能启动着车时喇叭不响的原因。诊断仪记录的故障码更能说明都是有原因的，只要我们能了解或者知道故障码之间的关系，分清哪些是事实故障码，哪些是派生的故障码，对我们的诊断思路有着绝对的影响。
