奔驰R350仪表中报警灯交替闪烁
来源:本站整理  作者:佚名  2013-01-22 09:38:49

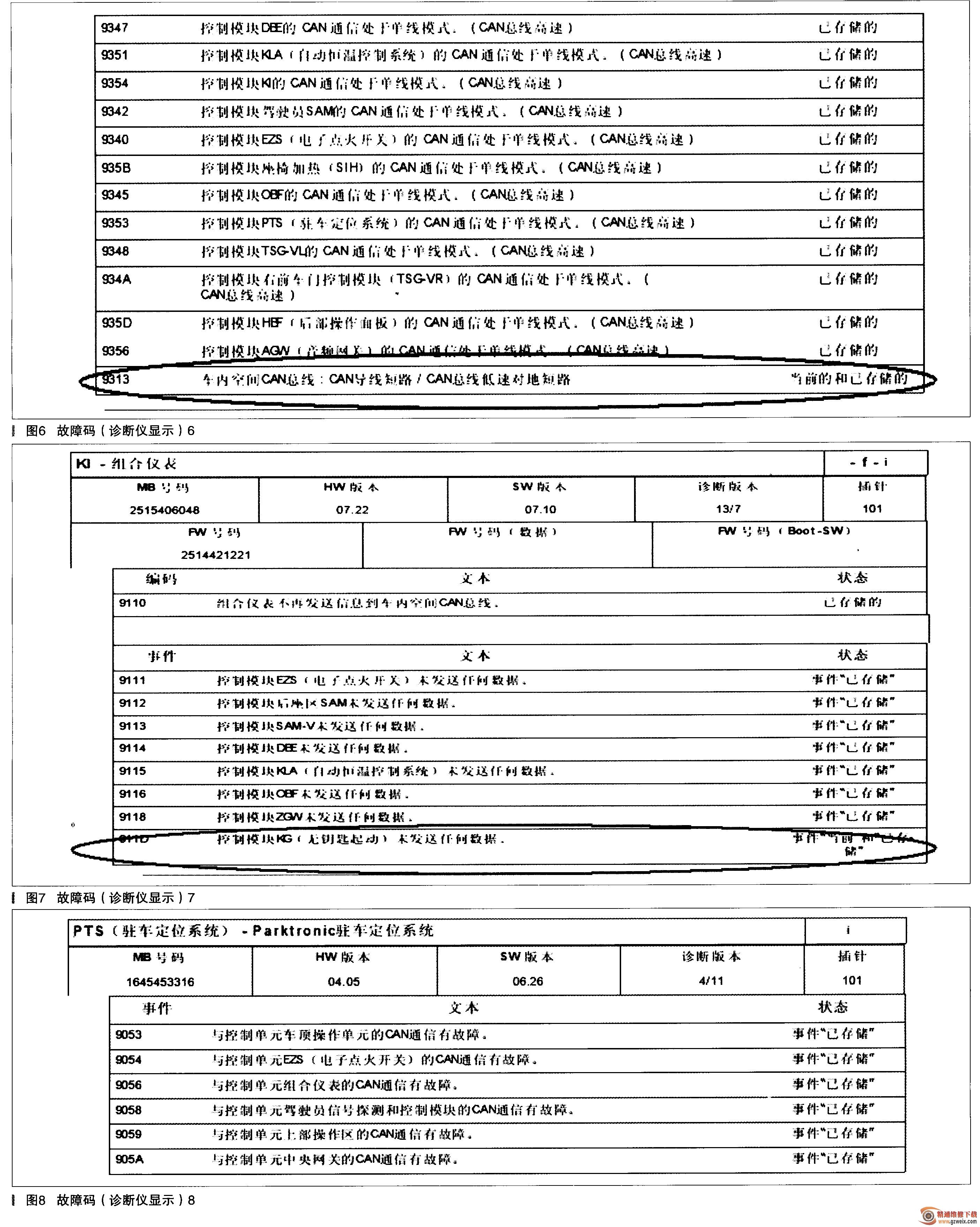

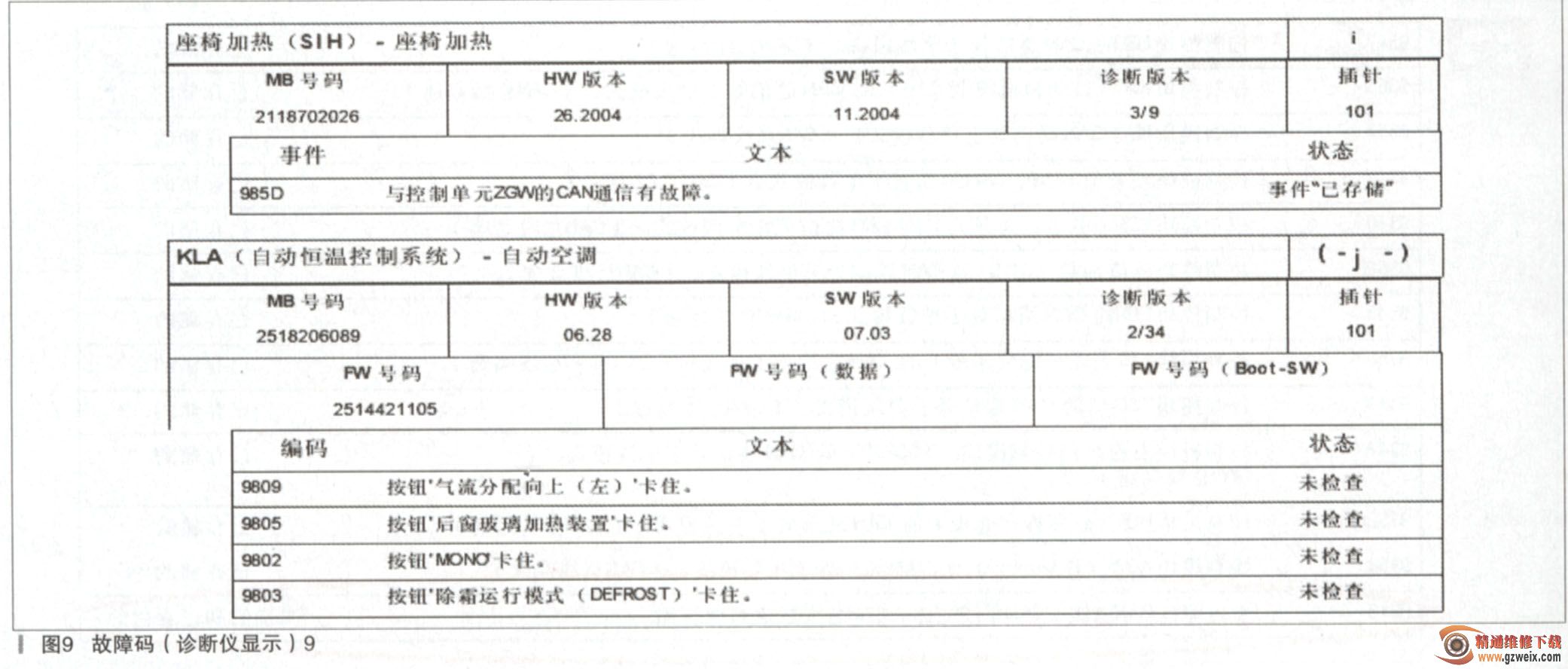

    根据以上故障可以看出,问题应该出在CAN线力一面,查看网络图谱如图10所示。

    查看有故障部件分别是:N70车顶控制模块、N72/1高位控制模块、N72/2后部控制模块、N73电子点火开关、N10前SAM, N10/8后SAM、N22自动空调控制模块、N22/7舒适型自动空调控制模块、N62驻车定位系统(PTS)控制模块、Al组合仪表、N25/7座椅加热和通风控制模块、N93中央网关、N69/5无钥匙启动控制模块。看了网络图谱和故障码后得知,问题集中在CAN-B上面。但是CAN-B上面有十几个模块,只要是CAN-B上面和其相关联的部件有短路现象就可能会出现CAN-B的短路。接下来应该从哪个模块入于检查呢?从哪个模块入手更容易和快捷的查到故障点?

    又重新查看了一遍故障码,发现N93中央网关和N69/5无钥匙启动控制模块为当前故障(红圈标记),其他模块为已存储故障。这个时候我又想到了洗车后故障更容易出现,说明在洗车后某个模块更容易出现问题,造成CAN-B出现了短路。这个时候只能从CAN-B上面的N69/5无钥匙启动控制模块入手。不仅是因为N69/5无钥匙启动控制模块的安装位置是后备箱内的备用轮胎下部,很容易进水(164, X164, 251的车辆后部经常出现因为密封效果不良导致漏水现象),更重要是的因为N69/5无钥匙启动控制模块报当前故障,并且在CAN-B上面。打开后备箱,拿出备用轮胎,发现备胎舱内有大量的水,N69/5无钥匙启动控制模块表面有水迹(如图11所示),拆下N69/5无钥匙启动控制模块的固定螺丝时,组合仪表内出现了手制动灯亮、蓄电池灯亮、音响不响的现象。关闭点火开关,拆卸N69/5尤钥匙启动控制模块,并打开N69/5无钥匙启动控制模块,发现69/5无钥匙启动控制模块因进水而腐蚀。



    清洁N69/5无钥匙启动控制模块,删除故障记忆,装车测试故障现象未出现,诊断仪检测也没有故障码。故障现象再也没有出现,客户非常满意。

    故障排除:维修漏水部位,清洁无钥匙启动模块,故障排除。

故障总结:当遇到多个电器同时报CAN线故障时,首先要确定问题出在那条CAN线,再确定问题出在CAN线中的某一个模块,发现故障的切入点,之后再逐步进行检查和分析,确定故障点,查看控制原理和电路图,分析故障发生的原因,制定合理的维修方案。
