一辆行驶里程约19万km的2013年奔驰R350。客户反映：该车跑着跑着仪表上出现一个故障指示灯符号，一个小汽车上有一个朝上的箭头符号。
故障诊断：接到此车一看仪表上确实有个故障指示符号如图1所示。
首先接上诊断仪检测故障码如图2所示。
从故障码可以看出此车故障出现在电路方面的可能性比较大。
针对故障码首先结合诊断仪去做气动检测，结果不正常，空气悬架压缩机不工作。拔掉空气悬架压缩机打气泵插头，测量发现没有电压，显然不正常。查找电路图如图3所示。

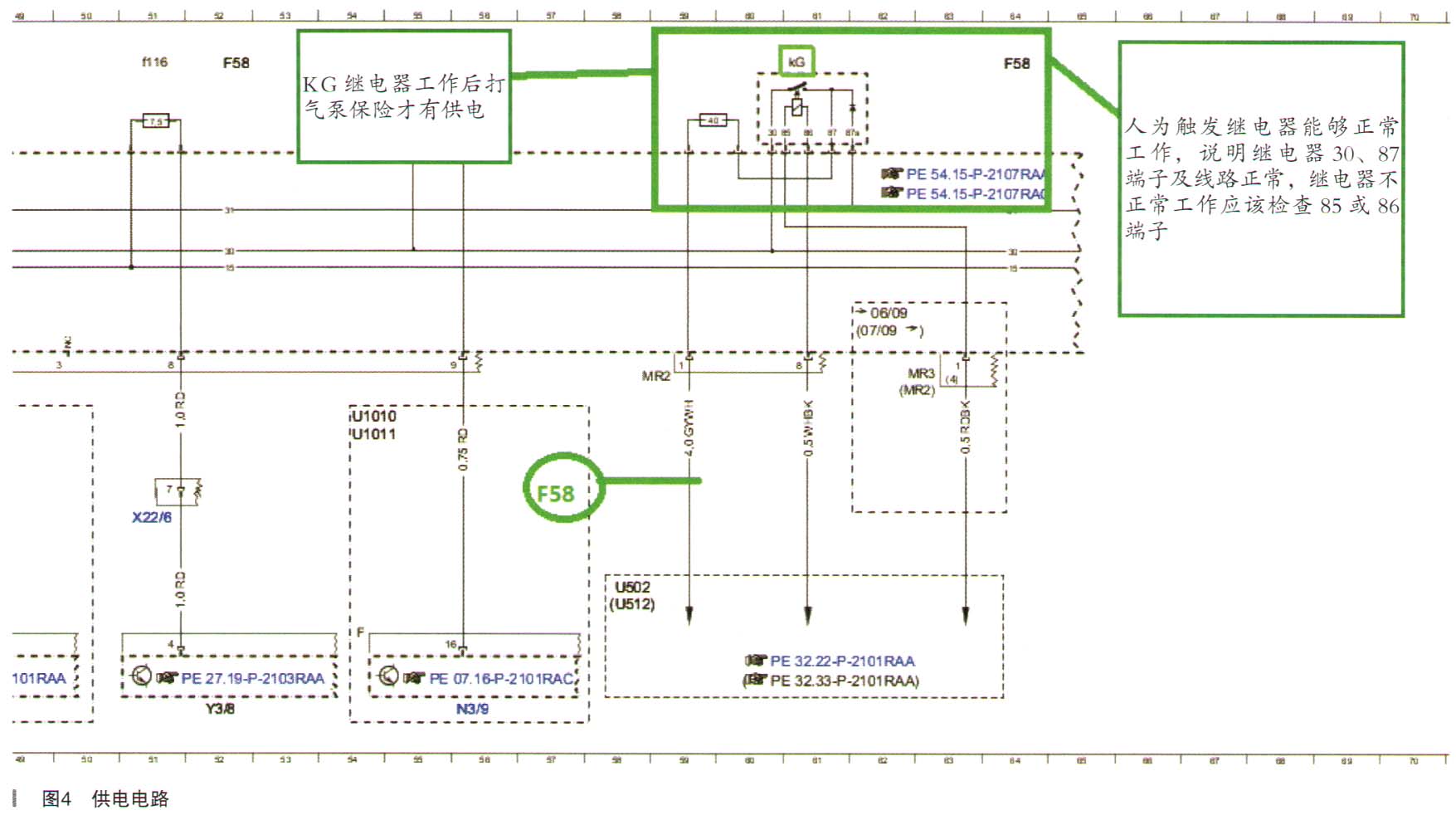

根据电路图可以看出来气泵的供电来自F58保险丝盒上的f108号40A的保险丝。查看40A的保险丝发现没有烧掉，测量保险丝也正常，但是气泵不上作也就意味着没有电。继续查找供电的上游如图4所示。
它的供电受控于KG继电器，只有当KG继电器正常工作后f108号保险丝才有供电。为了快速验证故障，接下来人为触发继电器且能听见气泵工作的声音。结合前面的故障码把问题锁定在继电器为何没有工作的原因上。
