奔驰E300柴油发动机无法启动
来源:汽车维修技师  作者:佚名  2014-02-06 07:05:15

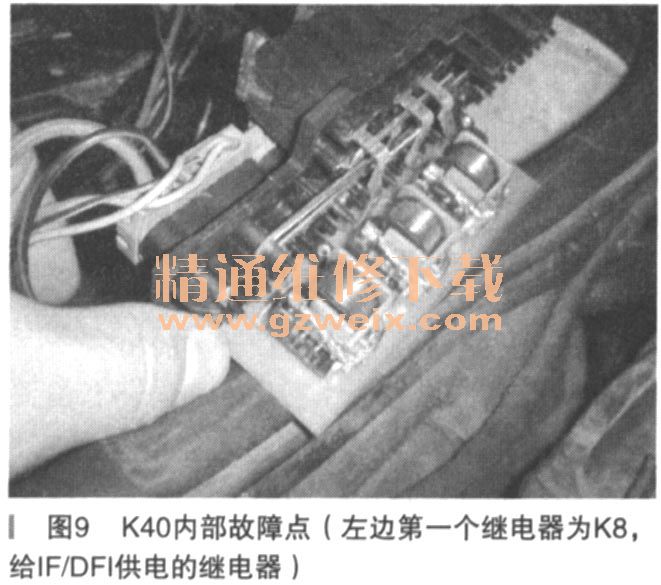

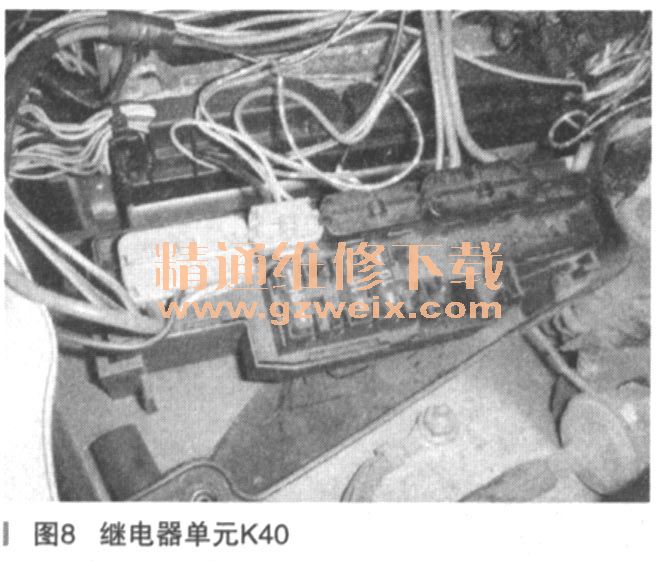

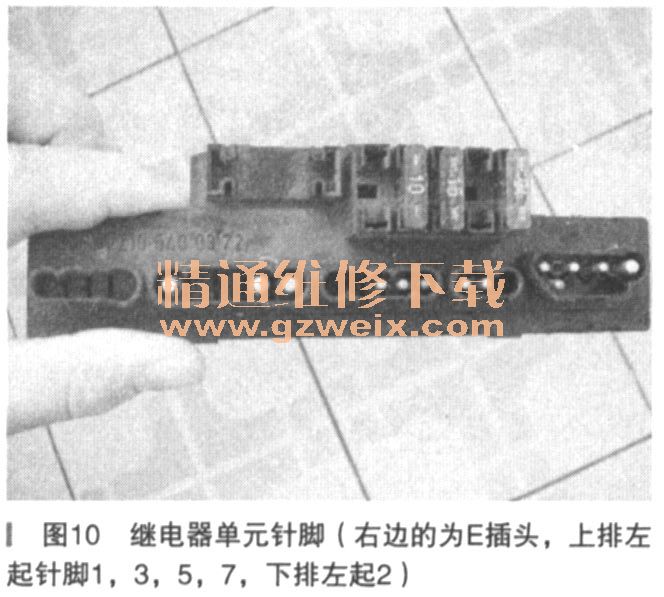

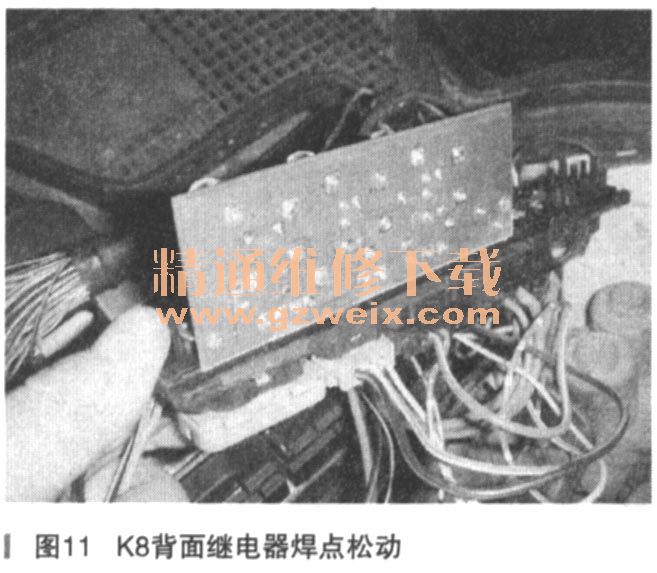

    车子停在店里半天后故障又出现了,后视镜红绿指示灯交替闪烁,车子进入锁止状态。想到在现场只是检查了保险丝就又好了,怀疑由于震动导致接触不良所致。于是采用环境模拟,对怀疑故障点进行拍打震动,打开点火开关后在有保险丝的几处及附件用手轻轻的拍打,在拍打机舱右侧保险丝盒时,我同伴发现仪表内的故障灯(CHECK ENGINE)亮了一下,并且我在外面也听到了发动机左侧有电磁阀工作的声音。打开点火开关,用万用表测量上面的保险丝发现两个15A的都有12V电压,而10A的没有供电。查询了相关资料,15A是30号线蓄电池直接供电的,10A保险丝是由继电器单元K40(如图8所示)内部的继电器K8工作后供电的。K40内部的K8给IFI模块供电,同时通过10A保险丝给可变进气道电磁阀、歧管谐振电磁阀、EGR电磁阀、AT调压转换阀、升挡延迟转换阀、压力控制板真空切换阀供电。正当准备把保险丝单元K40从底座上拿出来时,听到内部继电器吸合声和外部电磁阀工作的声音,再次测量10A保险丝,有12V的电压了,再去看仪表上的故障烦CHECKENGINE地亮了,顺手启动车子,车子一下就启动了。看来问题是内部继电器K8不工佩如图9所示),10A保险丝没12V电源导致的。分解开继电器单元K40,打开钥匙,是K40上针脚E3蓝黄线上IFI有搭铁信号(如图10所示),但是K8继电器不工作,仔细看了下继电器针脚的焊接,稍微有些松动痕迹(如图11所示),问题就在这里了。由于车龄超过15年了,部分电器的焊接出现了松动,这里就是继电器脚焊接松动导致继电器K8不工作,而K8又是给IFI供电的,所以IFI不能正常工作。IFI不能正常工作,使IFI和防盗控制单元之间没有通信,所以防盗灯一直在闪烁,提示进入防盗状态。而且又加上本身车子钥匙比较破旧,红外信号发射时有时无,一直误认为车辆是防盗问题,而没有找到真正的原因是IFI供电出的问题。

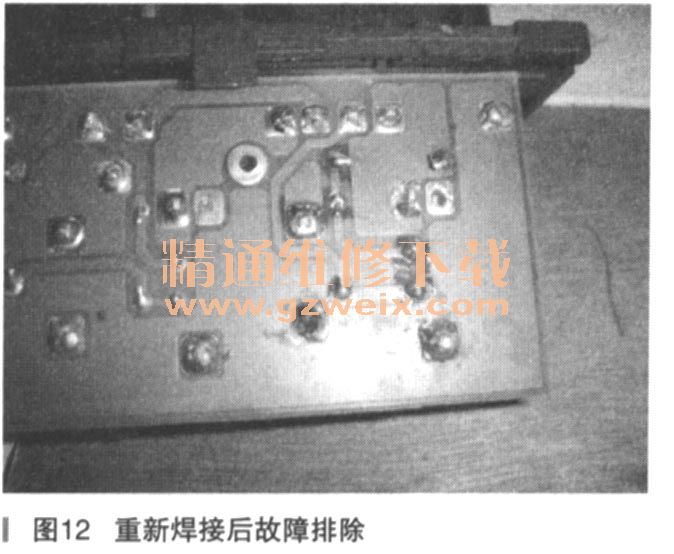

    对继电器K8的针脚重新进行焊接后(如图12所示),把继电器单元K40装上车子,故障彻底排除。

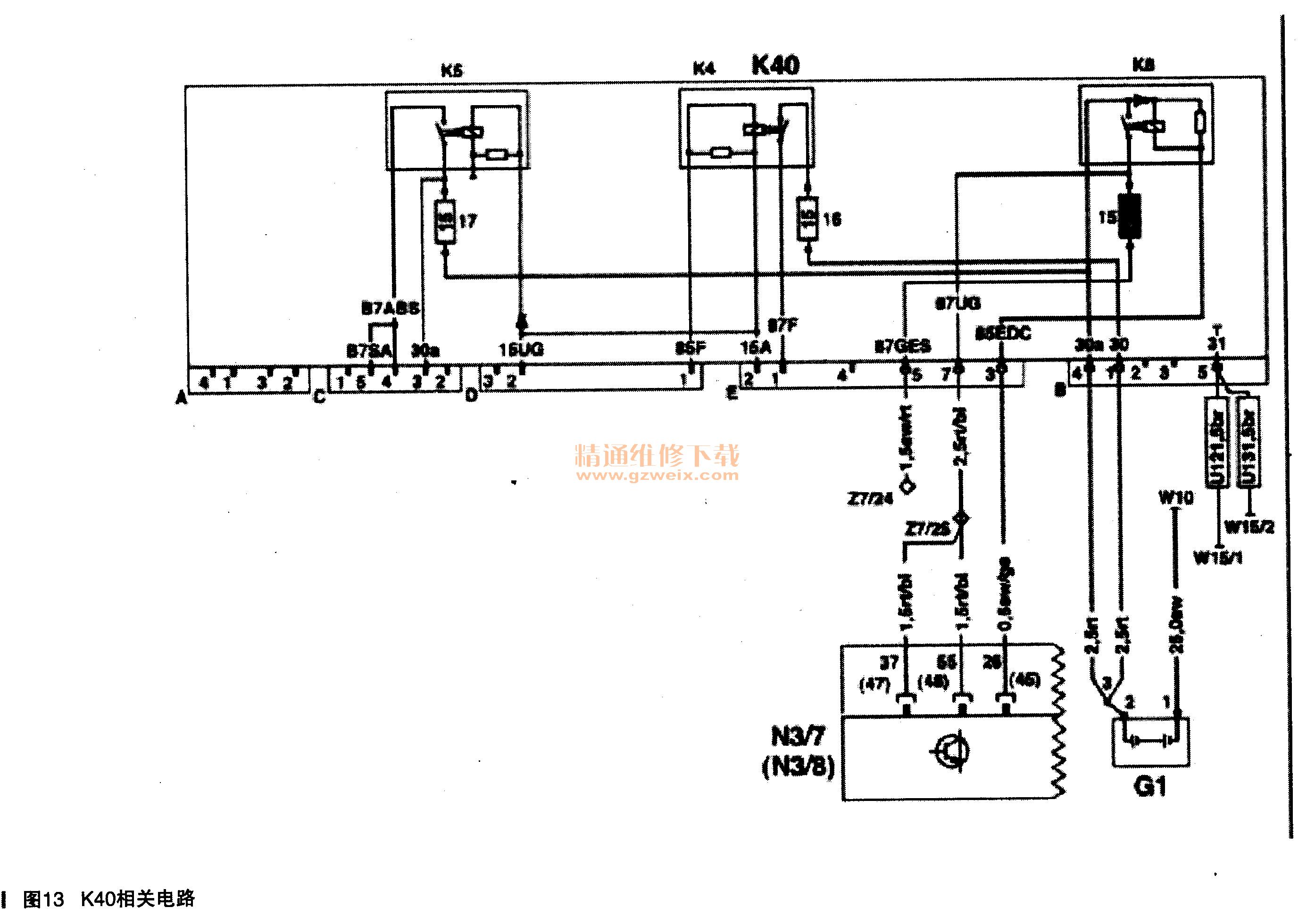

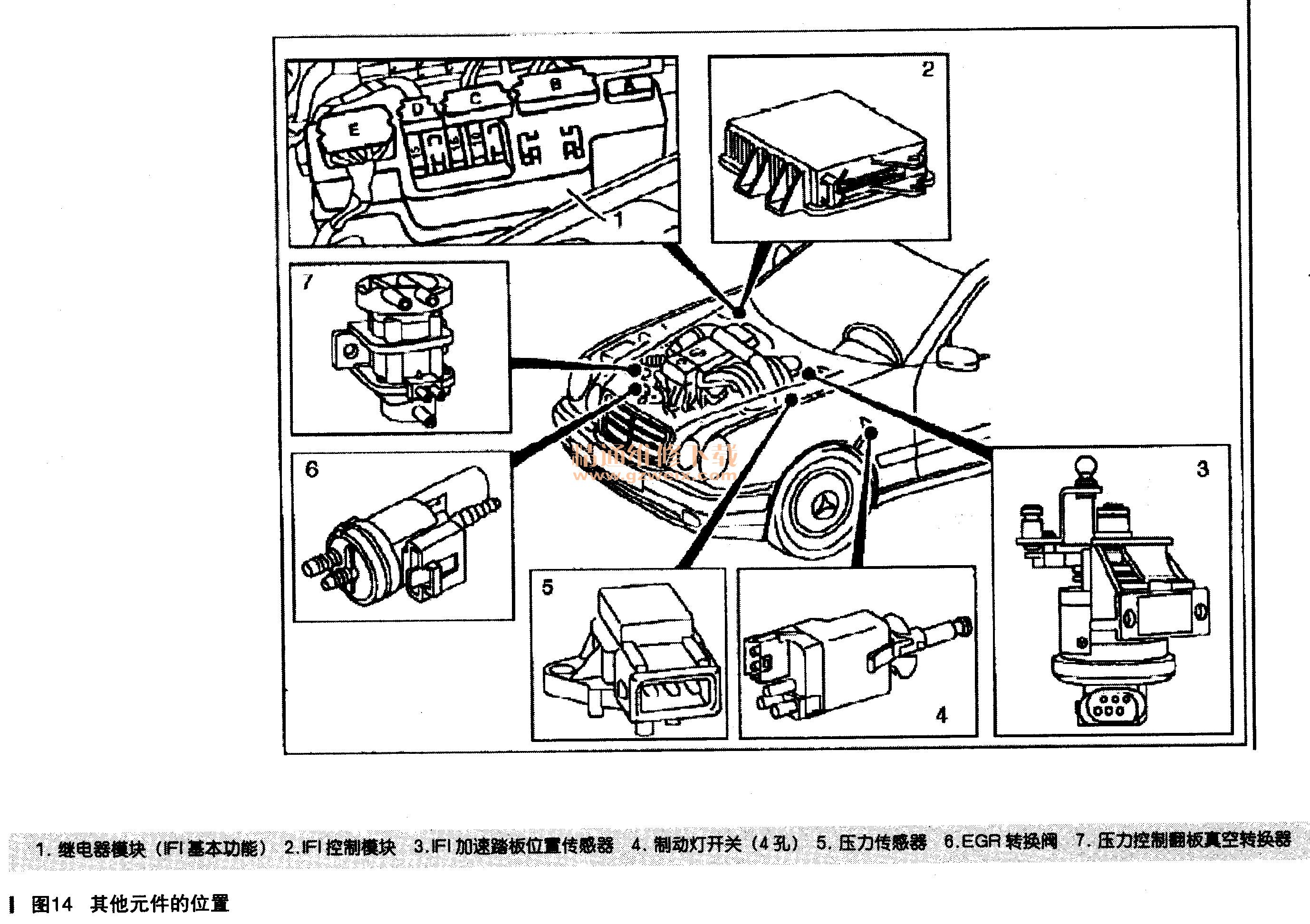

    K40相关电路如图13所示,其他元件位置如图14所示。
