一辆行驶里程约10000km 的奔驰 E300L 轿车。车主反映:车辆无法启动,按起动开关时没有任何反应。
执着车后:1.首先查看施工单,详细了解车辆的基本信息(如里程数、发动机型号等)和客户对故障的原始描述:该车停放一晚上后,第二天就起动不了,而且仪表显示“请勿挂挡”的红色字样。
2.试车,打开起动开关,仪表就显示“请勿挂挡”的红色字眼,而且起动车辆时,车子没有任何反应。
3.将诊断电脑“Star Diagnosis(星诊断)”连接到车辆上,对车辆进行快速测试,结果电脑无法诊断到以下 3个控制单元:直接选挡的智能伺服模块、全集成式变速器控制单元和燃油泵控制单元,并且发动机控制单元有以下故障码存储:1405-与变速器控制单元的通信有故障;2201-接收到来自智能伺服模块的不可信数据。
根据这 2 个故障码的引导测试指引,检测故障,结果均无测试相应故障。

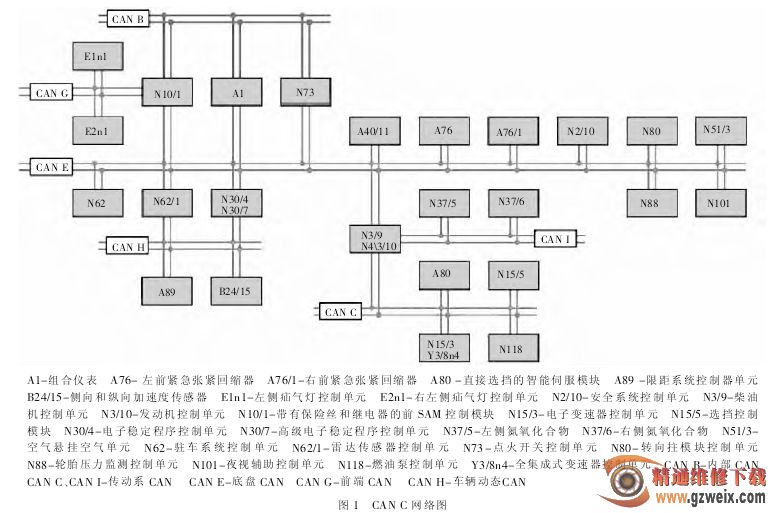

这样就需要从 CAN 线的通信原理查询故障,首先查找 CAN 总线的通信图(图 1)可知:这 3 个控制单元均是 CAN C(传动系 CAN) 上的用户,CAN C 的网关是 N3/10(发动机控制单元),这 3 个控制单元通过N3/10 与其他 CAN 线上的控制单元相互通信,也就是说这 3 个控制单元先将数据传递给 N3/10,然后 N3/10 再传递给其他 CAN 线上的控制单元,反之亦然。
