一、PSE系统概述

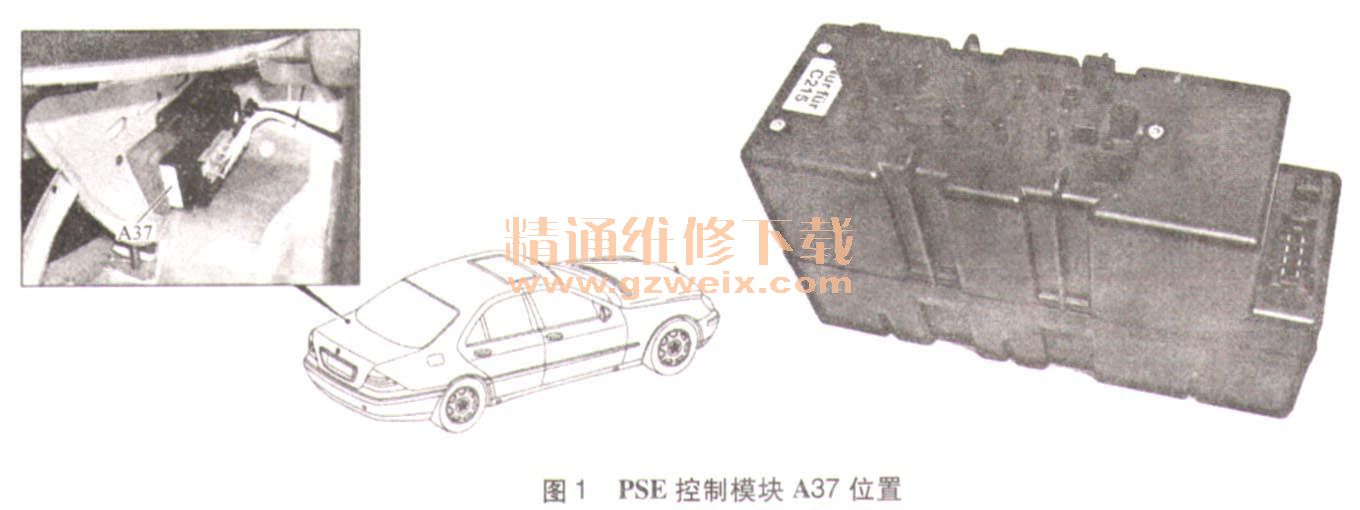

    PSE系统的英文全称为Pneumatic System Equipment即气动设备系统。PSE控制模块A37位于后备箱内左侧轮罩上方的镶板后泡沫垫内（图1）。PSE控制模块内部集成有一个双压泵，可以为系统提供压力或真空。

     PSE控制模块A37具备以下控制功能：
     ·中央门锁控制功能（CL）
      门锁辅助关闭功能（门吸）
      折合式后座头枕控制功能
      多仿形座椅调节功能
    ·遥控后备箱盖开启功能（RTR）和遥控后备箱盖锁止功能（RTL）

    二、PSE系统控制功能
    （一）中央门锁控制（CL）系统功能

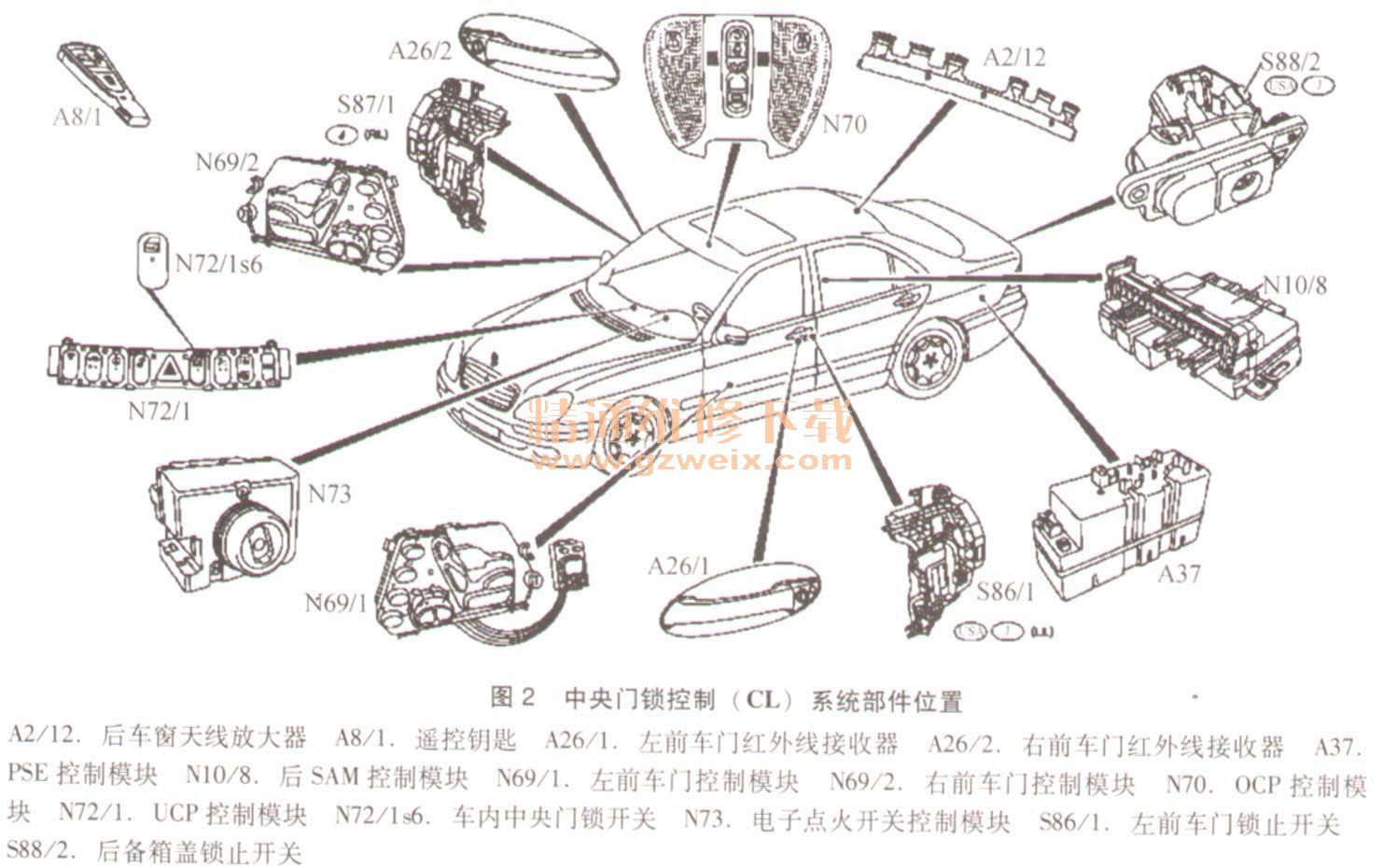

    1．中央门锁控制（CL）系统部件位置图（图2）

    2．中央门锁控制（CL）系统控制框图（图3）

    可以通过多种方式操作中央门锁控制（CL）系统：通过遥控钥匙遥控、通过车内开关操作、通过机械钥匙控制、通过从车内打开驾驶员侧车门、通过无钥匙启动卡遥控等。
    3．使用遥控钥匙进行中央门锁控制（CL）系统操作功能（图4）

    可以使用遥控钥匙锁定和解锁车辆。“解锁”功能具有“全局解锁”和“选择性解锁”两个操作模式。
   （1）使用遥控钥匙解锁功能。
    按一次“解锁车辆”按钮，遥控钥匙设置为“选择性解锁”，遥控钥匙向车内相应的接收器发送无线电频率和红外线信号。接收器接收信号并通过CAN总线向电子点火开关N73发送信息。电子点火开关N73检查进人认可。如果进人认可正确，电子点火开关N73通过CAN总线发送“选择性解锁”命令。PSE控制模块A37接收命令并气动解锁车辆。如果车辆预先锁止，PSE控制模块A37选择性解锁，即只有驾驶员侧车门和箱盖解锁。如果驾驶员侧车门和燃油箱盖已经解锁而还有其他解锁操作请求进人，PSE控制模块A37全面解锁车辆，于是其余车门也都解锁。遥控后备箱开启开关S15/1启用。按下一次“解锁车辆”按钮，遥控钥匙设置为“全面解锁”，遥控钥匙向车内相应的接收器发送无线电频率和红外线信号。如果进人认可正确，电子点火开关N73通过CAN总线发送“全面解锁”命令。PSE控制模块A37接收命令并气动解锁所有车门和箱盖。遥控后备箱开启开关S15/1启用。车辆由遥控钥匙全面或选择性解锁时，内部开关释放。
   （2）使用遥控钥匙锁止功能。
    按下“车辆锁止”按钮时，遥控钥匙向车内相应接收器发送无线频率和红外线信号。接收器接收信号并通过CAN总线向电子点火开关N73发送信息。电子点火开关N73检查遥控钥匙进人认可。如果进人认可是有效的，电子点火开关N73通过 CAN总线发送“锁止”命令。PSE控制模块A37接收命令并气动锁止车门。同时，内部开关即内部中央锁止开关N72/1 s6和遥控后备箱释放开关S20/1s6锁止。如果锁止后遥控钥匙插入电子点火开关N73，内部开关重新促动。锁止后的中央锁止开关状态和内部中央锁止开关N72/1 s6状态相同。而车辆仅在一个车门开启后即被重新解锁。

    （二）辅助关闭（门吸）功能Closing assist（CA）
    当伺服门锁系统在车门刚开始卡人时即将车门完全关闭。
    以左前车门为例说明功能顺序：
    当车门处于初始卡人位置时，左前车门伺服门锁系统传动爪微动开关S86/2打开。此信息由左前车门控制模块N69/1读取。左前车门控制模块N69/1通过CAN总线将车门未关闭的信号发送至PSE控制模块A37。PSE控制模块A37使左前车门控制模块（N69/1）转换门锁上的电磁阀。电磁阀转换伺服门锁系统气动促动器上的气动管路。左前车门控制模块N69/1通过CAN总线向PSE控制模块A37确认电磁阀的转换。伺服门锁系统气动促动器接收来自PSE控制模块A37的压力，将车门移至终点位置。气压再次降低。然后，左前车门控制模块N69/1将电磁阀转换至“中央锁止”位置。
PSE控制模块A37在下列条件下关闭：
    达到伺服门锁系统的最大压力，或达到一定的安全时间期限已满，或已不再存在请求信号。
关于安全时间期限取决于电池电压，U≥13V时约9s， U≤9V时约15s。
